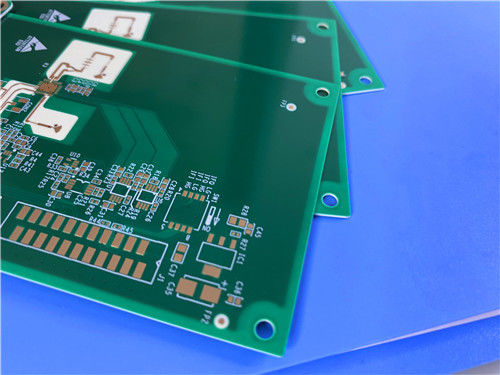

6-laag hybride PCB RO4350B + High Tg FR-4 (S1000-2M) blinde vias

MOQ:	1 stks
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken+dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

Basismateriaal:

RO4350B + High Tg FR-4 (S1000-2M)

Lagen tellen:

6 Lagen

PCB -dikte:

1,3 mm

PCB-grootte:

30,55 mm x 37,7 mm (1 stuk) met tolerantie van ±0,15 mm

Zijdescherm:

Soldermasker:

Groente

Kopergewicht:

1oz (1,4 mils) voor binnen-/buitenlagen

Oppervlakteafwerking:

Stroomloos nikkel Stroomloos palladium Immersion Gold (ENEPIG)

Markeren:

6 laag hybride PCB RO4350B

hoog Tg FR-4 PCB's

blinde vias meerlagig PCB

Productbeschrijving

6-laag hybride PCB RO4350B + High Tg FR-4 (S1000-2M) blinde vias

Deze 6-laagse hybride PCB combineert Rogers RO4350B (hoge frequentielaminaat) en High Tg FR-4 (S1000-2M) om de prestaties te optimaliseren voor hoge frequentie, missie-kritieke toepassingen.

PCB-specificatie

Constructieparameter	Specificatie
Basismateriaal	RO4350B + High Tg FR-4 (S1000-2M)
Aantal lagen	6 lagen
Afmetingen van het bord	30.55 mm x 37,7 mm (1 stuk) met een tolerantie van ±0,15 mm
Minimaal spoor/ruimte	4 ml / 4 ml
Minimale grootte van het gat	0.25mm
Vias (speciale soorten)	Blinde vias (L1-L2)
Afgewerkte plaatdikte	1.3 mm
Gewicht van het afgewerkte koper (binnenste/buitenste lagen)	1 oz (1,4 ml)
Via de dikte van de bekleding	20 μm
Oppervlakte afwerking	Elektroless Nickel Elektroless Palladium Immersion Gold (ENEPIG)
Hoogste zijdeplaat	Wit
Onderste zijdeplaat	Wit
Top Solder Mask	- Nee, niet echt.
Onderste soldeermasker	Groen
Kwaliteitsborging (elektrische tests)	100% Elektrische test vóór verzending

Hybride PCB-stapeling

Layervolgorde	Soort laag	Specificatie	Dikte
1	Koperlaag (boven)	Koperen_laag_1	35 μm
2	Laminaten	RO4350B	0.102 mm (4 mil)
3	Koperschaal	Koperen_laag_2	35 μm
4	Prepreg	1080 RC63% + 7628 (43%)	0.254 mm (10 mil)
5	Koperschaal	Koperen_laag_3	35 μm
6	Kernmateriaal	S1000-2M	0.254 mm (10 mil)
7	Koperschaal	Koperen_laag_4	35 μm
8	Prepreg	1080 RC63% + 7628 (43%)	0.254 mm (10 mil)
9	Koperschaal	Koperen_laag_5	35 μm
10	Kernmateriaal	S1000-2M	0.254 mm (10 mil)
11	Koperlaag (onder)	Koperen_laag_6	35 μm

Wat is een hybride PCB?

Een hybride PCB (ook wel PCB met gemengde materialen genoemd) is een gespecialiseerd printplaat dat twee of meer verschillende basismaterialen in zijn stapeling integreert,elk geselecteerd om specifieke prestatie-attributen te optimaliserenIn tegenstelling tot PCB's van één materiaal, die bepaalde eigenschappen moeten in gevaar brengen, maken hybride PCB's gebruik van de sterke punten van elk materiaal om aan verschillende ontwerpvereisten te voldoen.

Rogers RO4350B Materiaaloverzicht

Rogers RO4350B is een gepatenteerd laminaat dat bestaat uit geweven glasversterking gemengd met koolwaterstof-/keramische verbindingen,het vinden van een evenwicht tussen de elektrische prestaties van PTFE/geweven glas en de eenvoudige fabricage van epoxy/glasmaterialen.

geschikt voor hoogfrequente toepassingen,RO4350B-laminaat biedt een nauwgezet gecontroleerde dielectrische constante (Dk) en behoudt een zeer laag signaalverlies - terwijl het allemaal verwerkbaar is met behulp van standaard epoxy- / glasproductiewerkstromenRO4350B is een kosteneffectief alternatief voor traditionele microgolflaminaat, waardoor de behoefte aan gespecialiseerde door-gatbehandelingen of manipulatieprocedures voor PTFE-materialen wordt weggenomen.Het heeft ook een UL 94 V-0 ontvlambaarheid rating, waardoor het geschikt is voor actieve elektronische apparaten en RF-ontwerpen met een hoog vermogen.

RO4350B Eigenschappen

Vastgoed	Specificatie
Materiaaltype	Gehechte glasversterkt koolwaterstof/keramisch laminaat
Dielektrische constante (Dk)	3.48 ± 0,05 (gemeten bij 10 GHz/23°C)
Dissipatiefactor (Df)	0.0037 (gemeten bij 10 GHz/23°C)
Warmtegeleidbaarheid	0.69 W/m/°K
Coëfficiënt van thermische uitbreiding (CTE)	X-as: 10 ppm/°C Y-as: 12 ppm/°C Z-as: 32 ppm/°C
Temperatuur van de glazen overgang (Tg)	> 280°C (536°F)
Vochtopname	00,06% (maximaal)
Brandbaarheidsklasse	UL 94 V-0

Kernkenmerken (S1000-2M High Tg FR-4)

Verminderde CTE van de Z-as, waardoor de betrouwbaarheid van de doorgang in veeleisende omgevingen wordt verbeterd
Superieure mechanische verwerkbaarheid in combinatie met uitzonderlijke thermische weerstand
Compatibiliteit met loodvrij solderen, in overeenstemming met moderne productiestandaarden
Glastransitie temperatuur (Tg): 180°C (per DSC-test); UV-blokkerende eigenschappen voor AOI-compatibiliteit
Uitstekende uithoudingsvermogen tegen hoge temperaturen voor stabiele prestaties bij verhoogde temperaturen
Uitstekende anti-CAF-prestaties (conductieve anodische filtratie), waardoor de risico's op betrouwbaarheid op lange termijn worden beperkt
Minimale vochtopname, waardoor duurzaamheid in vochtige bedrijfsomgevingen wordt gewaarborgd

Typische toepassingen

Breedbandantennes voor commerciële luchtvaartmaatschappijen
Microstrip en Stripline circuits
Millimetergolfsystemen
Radar- en geleidingssystemen
Digitale radioantennes van punt tot punt
