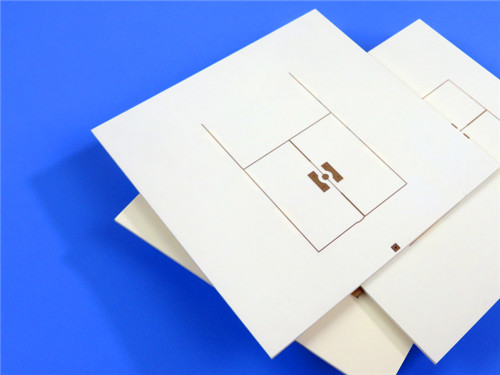

We presenteren onze high-performance 6-laag RF PCB, vakkundig gemaakt van RO4350B en verbeterd met RO4450F bondply.Deze PCB is ontworpen voor toepassingen die een superieure elektrische prestatie en betrouwbaarheid vereisen, waardoor het een uitstekende keuze is voor een verscheidenheid aan geavanceerde elektronische apparaten.
Materiële samenstelling
1RO4350B Kern:
- Dit exclusieve materiaal heeft een geweven glasversterking in combinatie met koolwaterstoffen en keramische composieten.Het biedt uitstekende elektrische prestaties en vereenvoudigt de productieprocessen in vergelijking met traditionele PTFE-materialenDe belangrijkste kenmerken zijn:
- Dielectrische constante: DK 3,48 ± 0,05 bij 10 GHz/23°C
- Dissipatiefactor: 0,0037 bij 10 GHz/23°C
- Warmtegeleiding: 0,69 W/m/°K
- Hoge Tg-waarde: > 280 °C, waardoor het geschikt is voor toepassingen bij hoge temperaturen
- Lage wateropname: 0,06%
2. RO4450F Bondply:
- Deze bandlaag is ontworpen voor compatibiliteit met meerlagige constructies, waardoor de algehele structurele integriteit van het PCB wordt verbeterd.
- Dielectrische constante: DK 3,52 ± 0,05 bij 10 GHz/23°C
- Dissipatiefactor: 0,004 bij 10 GHz/23°C
- Thermische geleidbaarheid: 0,65 W/m/°K
Detaille specificaties
- Aantal lagen: 6 lagen
- Afmetingen van het bord: 98,5 mm x 68 mm (± 0,15 mm)
- Minimaal spoor/ruimte: 4/6 mils
- Minimale gatgrootte: 0,3 mm

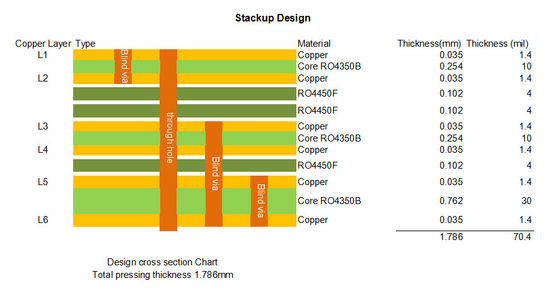

- Blind vias: L1-L2, L3-L6, L5-L6 (mechanische boor)
- Afgeronde platendikte: 1,8 mm
- Gewicht van het afgewerkte koper: 1 oz (1,4 ml) voor zowel de binnenste als de buitenste lagen
- Via Plating Dikte: 20 μm
- Oppervlakte afwerking: Immersion Gold.
- zijdefilter: wit (boven en onder)
- Soldeermasker: groen (boven en beneden)
- Kwaliteitsborging: 100% elektrische test vóór verzending
Kunstwerken en normen
- Tipe van het geleverde kunstwerk: Gerber RS-274-X
- Kwaliteitsstandaard: IPC-klasse 2
- Beschikbaarheid: Wereldwijd
| RO4350B Typische waarde |
| Vastgoed |
RO4350B |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.48±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3.66 |
Z. |
|
8 tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor |
0.0037
0.0031 |
Z. |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
+50 |
Z. |
ppm/°C |
-50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
31.2(780) |
Z. |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Tensielmodule |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Treksterkte |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Buigkracht |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
< 0.5 |
X, Y |
mm/m
(mil/inch) |
na etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding |
10
12
32 |
X
Y
Z. |
ppm/°C |
-55°C tot 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Een |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Warmtegeleidbaarheid |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Vochtopname |
0.06 |
|
% |
48 uur onderdompeling 0.060"
monster Temperatuur 50°C |
ASTM D 570 |
| Dichtheid |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
0.88
(5.0) |
|
N/mm
(PLI) |
Na het solderen 1 oz.
EDC-folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
(3)V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Voordelen
1Uitzonderlijke elektrische prestaties
De unieke combinatie van RO4350B- en RO4450F-materialen zorgt voor minimaal signaalverlies en superieure signaalintegriteit, waardoor dit PCB ideaal is voor hoogfrequente toepassingen.De precieze controle over dielectrische constanten maakt een effectieve impedantieafsluiting mogelijk., essentieel voor RF-ontwerpen.
2Verbeterd thermisch beheer
De hoge Tg-waarde en de lage coëfficiënt van thermische uitbreiding (CTE) van de materialen stellen het PCB in staat om thermische spanningen te weerstaan die verband houden met het werken met een hoog vermogen.Efficiënte thermische geleidbaarheidshulpmiddelen bij warmteafvoer, het bevorderen van betrouwbaarheid onder veeleisende omstandigheden.
3- Stroomlijnde productieprocessen
De RO4450F bondply is compatibel met conventionele FR-4 productieprocessen, waardoor de productie vereenvoudigd en de kosten verlaagd worden.het makkelijker te produceren en tegelijkertijd een hoge kwaliteit te garanderen.
4Verscheidenheid in ontwerp
De hybride constructie biedt flexibiliteit in materiaalgebruik, waardoor ingenieurs de prestaties voor specifieke secties van het PCB kunnen optimaliseren terwijl de kosteneffectiviteit behouden blijft.Deze aanpassingsvermogen vergemakkelijkt het ontwerp van ingewikkelde schakelingen zonder afbreuk te doen aan de prestaties.
Typische toepassingen
Deze PCB is ideaal geschikt voor een reeks hightech toepassingen, waaronder:
- Cellulaire basisstations, antennes en vermogenversterkers: betrouwbare communicatie voor mobiele netwerken.
- RF-identificatiemerkers: het mogelijk maken van een efficiënte opsporing en identificatie in verschillende sectoren.
- Radar en sensoren voor de automobielindustrie: verbetering van de veiligheid en de navigatiesystemen in voertuigen.
- LNB's voor directe uitzendingssatellieten: voorzien in signaalontvangst van hoge kwaliteit voor satellietcommunicatie.
Conclusies
Deze meerlagige PCB is een prima keuze voor ingenieurs en fabrikanten die betrouwbare, hoogwaardige oplossingen nodig hebben voor geavanceerde elektronische toepassingen.efficiënt thermisch beheer, en gestroomlijnde productieprocessen, is dit PCB uitgerust om te voldoen aan de strenge eisen van de hedendaagse technologie.
Voor meer informatie of om uw specifieke behoeften te bespreken, neem dan contact op met ons verkoopteam.Ontdek het potentieel van onze geavanceerde RF PCB-oplossingen en breng uw elektronische ontwerpen naar het volgende niveau!
