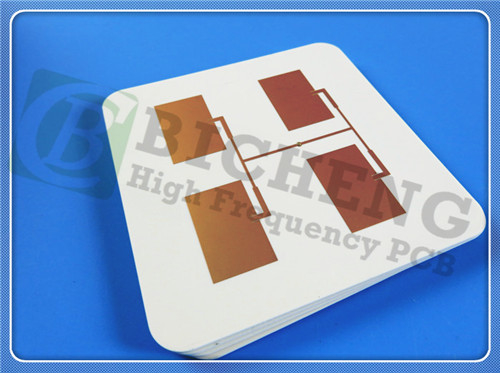

4-laag RO4003C PCB 4.8mm Multilayer Circuit met ENEPIG

In een tijd waarin hoogfrequente toepassingen steeds kritischer worden, is de vraag naar betrouwbare en innovatieve circuit board-oplossingen nog nooit zo groot geweest.Rogers RO4003C High Frequency PCB, een baanbrekend product dat is ontworpen om te voldoen aan de strenge eisen van RF-microgolfcircuits, matchingnetwerken en gecontroleerde impedantietransmissielijnen.voordelen, toepassingen en de betekenis van het RO4003C PCB, waarmee het potentieel wordt getoond om het landschap van de hoogfrequente elektronica te veranderen.

Begrip van RO4003C: een nieuw tijdperk van circuitschijfmaterialen
De RO4003C is vervaardigd van speciaal geweven glas versterkt koolwaterstof/keramiek,met een unieke combinatie van de elektrische prestatie van PTFE/geweven glas en de vervaardigbaarheid van epoxy/glasDeze innovatieve constructie resulteert in een materiaal met een laag verlies dat voldoet aan de behoeften van hoogfrequente toepassingen en tegelijkertijd kosteneffectiviteit behoudt bij de fabricage van circuits.

Belangrijkste kenmerken van RO4003C
Dielectrische prestaties: de RO4003C heeft een dielectrische constante van 3,38 ± 0,05 bij 10 GHz, wat de signaalvervorming tot een minimum beperkt en een verbeterde transmissie kwaliteit mogelijk maakt.Dit is met name gunstig voor toepassingen waarbij signaalintegrititeit van het grootste belang is.


lage dissipatiefactor: met een dissipatiefactor van 0,0027 bij 10 GHz zorgt de RO4003C voor een efficiënte signaalverspreiding,waardoor het ideaal is voor hoogfrequente omgevingen waar conventionele circuit board laminaten te kort komen.


Thermische stabiliteit: dit PCB heeft een thermische geleidbaarheid van 0,71 W/m/°K en een glazen overgangstemperatuur (Tg) van meer dan 280 °C.Deze eigenschappen maken het mogelijk dat de RO4003C bestand is tegen hoge bedrijfstemperaturen zonder afbreuk te doen aan de prestaties.


Gecontroleerde coëfficiënten van thermische uitbreiding (CTE): het materiaal heeft een CTE die is afgestemd op koper, met waarden van 11 ppm/°C (X-as) en 14 ppm/°C (Y-as).Dit zorgt voor een minimale thermische belasting van de onderdelen, waardoor de betrouwbaarheid van hybride ontwerpen wordt verbeterd.


Lage vochtabsorptie: met een vochtabsorptie van slechts 0,06% is de RO4003C bestand tegen omgevingsfactoren die de prestaties in de loop van de tijd kunnen verlagen.

PCB-constructie en specificaties
Deze 4-laag rigide PCB-stack van de RO4003C is zorgvuldig ontworpen voor optimale prestaties in hoogfrequente toepassingen.

Afmetingen van het bord: 65 mm x 65 mm ± 0,15 mm


Minimum spoor/ruimte: 7/8 millimeter, zodat er een hoge dichtheid aan ontwerpen is.


Afgeronde platendikte: 4,8 mm, die robuustheid biedt voor verschillende toepassingen.


Oppervlakteafwerking: ENEPIG, die de lasbaarheid en corrosiebestendigheid verbetert.


Deze constructie zorgt ervoor dat de RO4003C goed is uitgerust om de eisen van geavanceerde elektronische systemen aan te kunnen.

Toepassingen
De RO4003C High Frequency PCB is ideaal voor een breed scala aan toepassingen, waaronder:

Breedbandantennes voor commerciële luchtvaartmaatschappijen
Microstrip en Stripline circuits
Millimetergolftoepassingen
Radarsystemen
Stelsels voor begeleiding
Digitale radio-antennes van punt tot punt

Beschikbaarheid
De RO4003C High Frequency PCB is wereldwijd verkrijgbaar en voldoet aan de IPC-Klasse-2-normen.Deze PCB is een betrouwbare keuze voor ingenieurs en fabrikanten die op zoek zijn naar hoogwaardige oplossingen voor hun RF-microwavecircuits en matching-netwerken.
