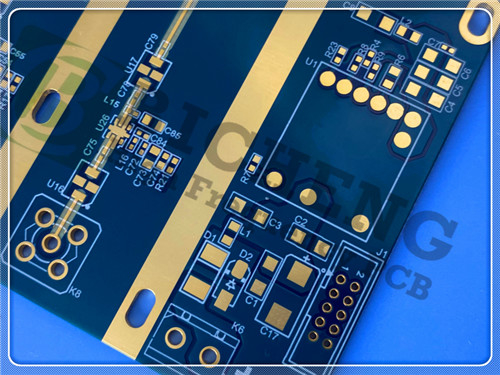

Dit is een nieuw verschenen 6-laag PCB, gemaakt met geavanceerde RO4003C en S1000-2M materialen.Het maakt het een ideale keuze voor industrieën zoals telecommunicatie., ruimtevaart en defensie.
Inleiding tot RO4003C-materiaal
Rogers RO4003C-materialen zijn gepatenteerde geweven glasversterkte koolwaterstof/keramiek ontworpen om superieure hoogfrequente prestaties te leveren met een lage productiekosten.Dit materiaal met lage verliezen kan worden vervaardigd met behulp van standaard epoxy/glas (FR-4) -processen, waardoor een concurrerende prijsstelling mogelijk is.
De belangrijkste eigenschappen van RO4003C zijn:
- Dielectrische constante: 3,38 ± 0,05 bij 10 GHz
- Dissipatiefactor: 0,0027 bij 10 GHz
- Warmtegeleidbaarheid: 0,71 W/m/°K
- Thermische coëfficiënt van dielectrische constante: +40 ppm/°C, bij werking tussen -50°C en 150°C
- CTE in overeenstemming met koper: X-as bij 11 ppm/°C, Y-as bij 14 ppm/°C
- lage Z-as coëfficiënt van thermische uitbreiding: 46 ppm/°C
- Tg: > 280 °C
- Lage vochtopname: 0,06%
| Vastgoed |
RO4003C |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.38±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3.55 |
Z. |
|
8 tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor |
0.0027
0.0021 |
Z. |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
+40 |
Z. |
ppm/°C |
-50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
1.7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
4.2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
31.2(780) |
Z. |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Tensielmodule |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Treksterkte |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Buigkracht |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
< 0.3 |
X, Y |
mm/m
(mil/inch) |
na etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding |
11
14
46 |
X
Y
Z. |
ppm/°C |
-55°C tot 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Een |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Warmtegeleidbaarheid |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Vochtopname |
0.06 |
|
% |
48 uur onderdompeling 0.060"
monster Temperatuur 50°C |
ASTM D 570 |
| Dichtheid |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
1.05
(6.0) |
|
N/mm
(PLI) |
Na het solderen 1 oz.
EDC-folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
N/A |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Kenmerken van materiaal S1000-2M
Het S1000-2M-materiaal verbetert de prestaties van het PCB met de volgende kenmerken:
- Ondere Z-Axis CTE: Verbetert de betrouwbaarheid van het gat.
- Uitstekende mechanische verwerkbaarheid: zorgt voor compatibiliteit met verschillende productieprocessen.
- Thermische weerstand: hoge hittebestendigheid, met een Tg van 180 °C.
- Loodvrije compatibiliteit: geschikt voor milieuvriendelijke toepassingen.
- Uitstekende anti-CAF prestaties: beschermt tegen geleidende anodische filamentproblemen.
- Lage wateropname: Verbetert de duurzaamheid in vochtige omstandigheden.
PCB-opstapeling
De PCB-stapeling is ontworpen voor optimale prestaties:
- Koperlaag 1: 35 μm
- RO4003C Kern: 0,305 mm (12 mil)
- Koperlaag 2: 35 μm
- Prepreg (1080 RC63%): 0,0644 mm (2,5 mil)
- Koperlaag 3: 35 μm
- S1000-2M Kern: 0,203 mm (3 mil)
- Koperlaag 4: 35 μm
- Prepreg (1080 RC63%): 0,0644 mm (2,5 mil)
- Koperlaag 5: 35 μm
- RO4003C Kern: 0,305 mm (12 mil)
- Koperlaag 6: 35 μm
Details van de bouw
- Afmetingen van het bord: 62,5 mm x 57,8 mm (± 0,15 mm)
- Minimaal spoor/ruimte: 4/7 mils
- Minimale gatgrootte: 0,3 mm
- Afgewerkte platendikte: 1,1 mm
- Gewicht van het afgewerkte koper: 1 oz (1,4 ml) voor de binnenste/buitenste lagen
- Via Plating Dikte: 20 μm
- Oppervlakte: onderdompeling zilver.
- Boven zijde: wit
- Onderste zijderap: geen
- Top Solder Mask: Matt Blue
- Bottom Solder Mask:
- Impedantieregeling: 90 Ohm op 4 mil / 7 mil sporen/gaps op de bovenste laag
- Via Specificaties: 0,3 mm gevulde en afgesloten vias
- Testing: 100% elektrische test vóór verzending
Kunstwerken en normen
De afbeeldingen worden geleverd in het Gerber RS-274-X-formaat, waardoor de compatibiliteit met standaardproductieprocessen wordt gewaarborgd.waarborgt een matige betrouwbaarheid die geschikt is voor verschillende toepassingen.
Beschikbaarheid
Dit PCB is wereldwijd verkrijgbaar, waardoor het een toegankelijke oplossing is voor ingenieurs en ontwerpers in verschillende industrieën.
Typische toepassingen
Deze veelzijdige PCB is geschikt voor een reeks hoogfrequente toepassingen, waaronder:
- Breedbandantennes voor commerciële luchtvaart
- Microstrip en Stripline circuits
- Millimetergolftoepassingen
- Radarsystemen
- Leidssystemen
- Digitale radio-antennen van punt tot punt
Conclusies
De nieuw geleverde 6-lagen RO4003C + S1000-2M PCB is ontworpen om uitzonderlijke prestaties te leveren voor hoogfrequente toepassingen, waarbij geavanceerde materialen en precieze techniek worden gecombineerd.Voor verdere vragen of om een bestelling te plaatsenUw projecten verdienen het beste, en wij zijn hier om u ongeëvenaarde ondersteuning en oplossingen te bieden.
