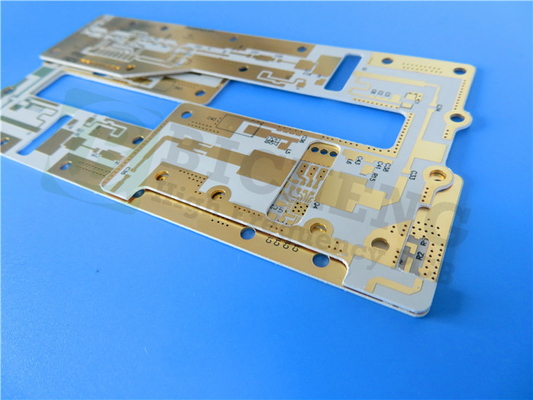

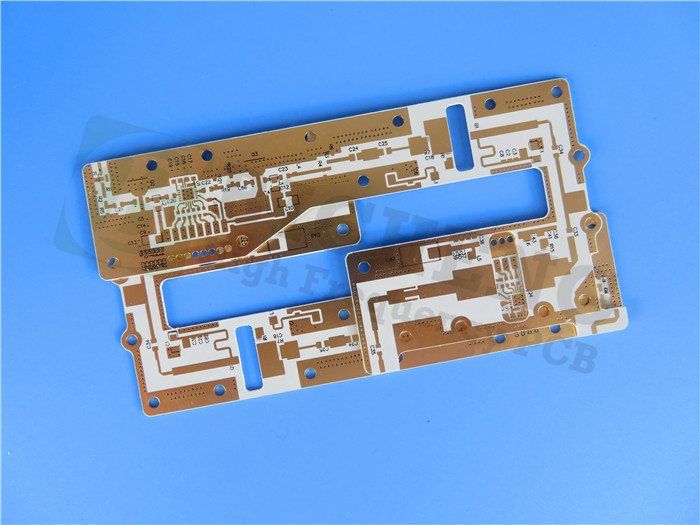

20 mil TSM-DS3 PCB Double-layer Immersion Zilveren afwerking

De introductie van de TSM-DS3 PCB, een geavanceerde printplaat gemaakt van een met keramiek gevuld versterkt materiaal dat een nieuwe standaard in de industrie stelt.Met een zeer laag gehalte glasvezel (ongeveer 5%), TSM-DS3 rivaleert traditionele epoxy-materialen bij de fabricage van grootformaat complexe meerlagige ontwerpen.waarborging van thermische stabiliteit en laag verlies voor optimale prestaties in veeleisende omgevingen.

Belangrijkste kenmerken

Het TSM-DS3 PCB heeft een dielectrische constante van 3,0 met een strakke tolerantie van ± 0,05 bij 10 GHz/23°C, waardoor het ideaal is voor hoogfrequente toepassingen.0014 bij 10 GHzMet een hoge thermische geleidbaarheid van 0,65 W/m*K (onbekleed) dissipeert dit materiaal warmte efficiënt van kritieke onderdelen,Zorg ervoor dat uw ontwerpen stabiel blijven, zelfs onder omstandigheden met een hoog vermogen.

Dit PCB heeft een lage vochtabsorptie van slechts 0,07%, samen met een coëfficiënt van thermische uitbreiding (CTE) die overeenkomt met koper: 10 ppm/°C in de X-as, 16 ppm/°C in de Y-as,en 23 ppm/°C in de Z-asDit zorgt voor dimensionale stabiliteit en betrouwbaarheid in thermische cyclusomgevingen.

Voordelen

Het TSM-DS3 PCB biedt talrijke voordelen voor ingenieurs en ontwerpers:

- laag glasvezelgehalte: met slechts ~ 5% glasvezel behoudt het PCB een hoge prestatie terwijl de mogelijke zwakheden van traditionele materialen worden geminimaliseerd.


- Dimensionale stabiliteit: de stabiliteit van het materiaal is gelijk aan die van conventionele epoxy, waardoor PCB's met een hoog laaggetal van groot formaat kunnen worden vervaardigd.


- Consistentie en voorspelbaarheid: TSM-DS3 maakt het mogelijk om complexe PCB's te bouwen met een hoog rendement, waardoor de betrouwbaarheid in de productie wordt gewaarborgd.


- Temperatuurstabiliteit: De dielectrische constante blijft stabiel (± 0,25%) in een breed temperatuurbereik van -30°C tot 120°C, waardoor deze geschikt is voor verschillende toepassingen.


- Compatibiliteit: het materiaal is compatibel met resistieve folies, waardoor het veelzijdig is.

PCB-specificaties

De stapel voor dit starre PCB bestaat uit:

- Koperlaag 1: 35 μm
- TSM-DS3 Core: 0,508 mm (20 mil)
- Koperlaag 2: 35 μm

Deze PCB heeft afmetingen van 92,3 mm x 41,52 mm (± 0,15 mm), waardoor voldoende ruimte is voor complexe schakelingen.om complexe ontwerpen mogelijk te makenHet afgewerkte plaatje heeft een dikte van 0,5 mm, met een afgewerkte kopermassa van 1 oz (1,4 mil) op de buitenste lagen.

Kwaliteitsborging

Voor de verzending ondergaat elk PCB een 100% elektrische test, om ervoor te zorgen dat elk apparaat voldoet aan de hoogste kwaliteitsnormen.een uitstekende lasbaarheidHet bovenste soldeermasker is groen, wat het ontwerp van het bord nog verder versterkt.

Toepassingen

De TSM-DS3 PCB is ideaal voor een verscheidenheid aan hoogwaardige toepassingen, waaronder:

- Koppelingen: essentieel voor RF signaalbeheer.
- Fase-array antennes, perfect voor geavanceerde communicatiesystemen.
- Radarmanifold: ontworpen voor precisie in radartoepassingen.
- mm-golfantennen: geschikt voor automotive en highfrequency communicatie.
- Olieboorapparatuur: ontworpen voor betrouwbaarheid in moeilijke omgevingen.
- Tests op halfgeleiders/ATE: ideaal voor test- en meettoepassingen.

Conclusies

Het TSM-DS3 PCB vertegenwoordigt een belangrijke vooruitgang in de printplaattechnologie, waarbij laag verlies, thermische stabiliteit en uitstekende dimensionale kenmerken in één oplossing worden gecombineerd.Of u nu high-power applicaties ontwerpt of complexe multilayers, biedt dit PCB de prestaties en betrouwbaarheid die nodig zijn om te slagen in het huidige competitieve landschap.Kies de TSM-DS3 PCB voor uw volgende project en ervaar het verschil in kwaliteit en prestaties.
