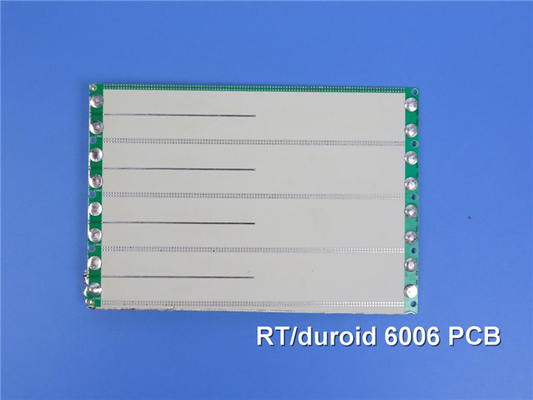

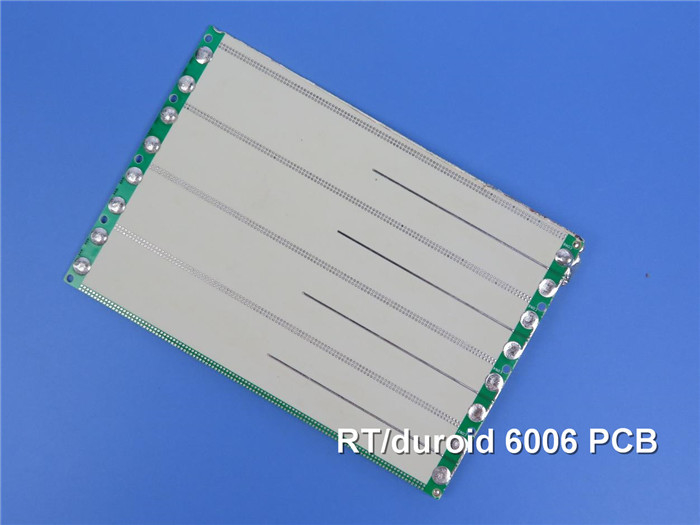

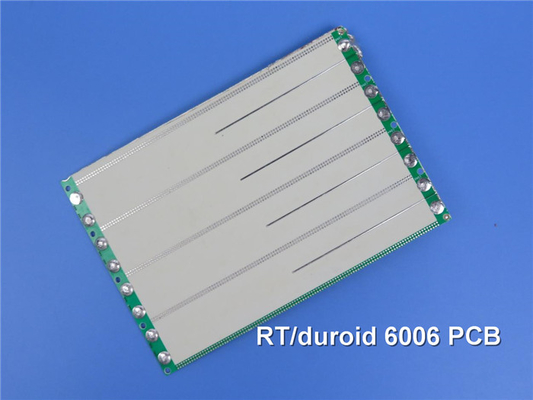

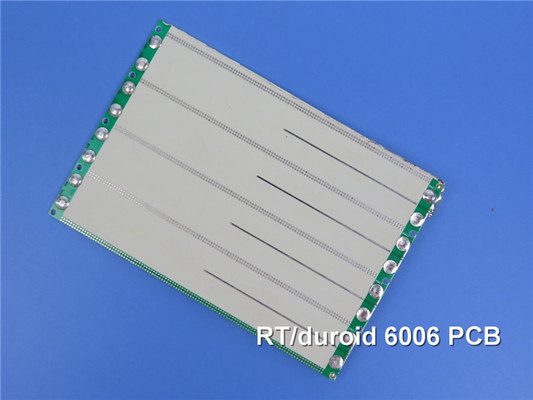

NT1 verpakking NT1 verpakking

NT1 verpakking NT1 verpakking

MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
NT1 gewassen
Aantal lagen:
2-laag
PCB-grootte:
161.42mm x 63.57mm=4 Type=4PCS, +/- 0.15mm
PCB-dikte:
10 miljoen
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Oppervlakte afwerking:
Onderdompelingsgoud
Markeren:

Immesion Gold RT duroid 6006 PCB

,

10 mil RT duroid 6006 PCB

Productbeschrijving

Het is ontworpen voor hoogwaardige elektronische en microgolftoepassingen.Dit PCB heeft uitzonderlijke dielectrische eigenschappen.De robuuste constructie en betrouwbare functies zijn afgestemd op toepassingen die op X-band of lager werken.



Belangrijkste kenmerken

- Materiaal samengesteld: gemaakt van Rogers RT/Duroid 6006 keramische PTFE-composites.
- Dielectrische constante (Dk): 6,15 ± 0,15 bij 10 GHz/23°C voor een superieure circuitprestatie.
- Dissipatiefactor: laag verlies met een dissipatiefactor van 0,0027 bij 10 GHz/23°C, waardoor de efficiëntie wordt gewaarborgd.
- Thermische stabiliteit: thermische afbraaktemperatuur van meer dan 500 °C (TGA).
- Vochtbestendigheid: extreem lage vochtabsorptie van 0,05%, waardoor de betrouwbaarheid wordt verbeterd.
- Coëfficiënt van thermische uitbreiding (CTE): X-as: 47 ppm/°C, Y-as: 34 ppm/°C, Z-as: 117 ppm/°C voor dimensionale stabiliteit.
- Koperfolie: bekleed met standaard en omgekeerd behandelde elektrodepositie koperfolie.



Vastgoed NT1 verpakking De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 6.15±0.15 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 6.45 Z.   8 GHz tot 40 GHz Differentiële faselengte methode
Dissipatiefactor,tanδ 0.0027 Z.   10 GHz/A IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε -410 Z. ppm/°C -50°C-170°C IPC-TM-650 2.5.5.5
Volumeweerstand 7 x 107   Mohm.cm Een IPC 2.5.17.1
Oppervlakteweerstand 2 x 107   Moehm. Een IPC 2.5.17.1
Trekkende eigenschappen ASTM D638 (0,1/min. depressie)
Young's Modulus 627(91) 517(75) X Y MPa ((kpsi) Een
De ultieme stress 20(2.8) 17(2.5) X Y MPa ((kpsi) Een
De ultieme spanning 12 tot 13 4 tot 6 X Y % Een
Compressieve eigenschappen   ASTM D695 (0,05/min. verstelpercentage)
Young's Modulus 1069 (115) Z. MPa ((kpsi) Een
De ultieme stress 54(7.9) Z. MPa ((kpsi) Een
De ultieme spanning 33 Z. %
Flexurale module 2634 (382) 1951 (283) X MPa ((kpsi) Een ASTM D790
De ultieme stress 38 (5.5) X Y MPa ((kpsi) Een
Vervorming onder belasting 0.33 2.1 Z Z % 24 uur/50°C/7MPa 24 uur/150°C/7MPa ASTM D261
Vochtopname 0.05   % D48/50°C 0,050" ((1,27 mm) dik IPC-TM-650 2.6.2.1
Warmtegeleidbaarheid 0.49   W/m/k 80°C ASTM C518
Coëfficiënt van thermische uitbreiding 47
34
117
X
Y
Z.
ppm/°C 23°C/50% RH IPC-TM-650 2.4.41
Td 500   °C TGA   ASTM D3850
Dichtheid 2.7   g/cm3   ASTM D792
Specifieke warmte 0.97(0.231)   j/g/k
(BTU/ib/OF)
  Berekeningen
Koperen schil 14.3 (2.5)   pli (N/mm) na soldeervloeiing IPC-TM-650 2.4.8
Ontvlambaarheid V-0       UL 94
Loodvrij proces compatibel - Ja, dat klopt.



Voordelen

- Vermindering van de grootte van het circuit: een hoge dielektrische constante maakt kleinere schakelingen mogelijk.
- Low Loss Performance: Geoptimaliseerd voor X-band toepassingen, waardoor signaalverlies tot een minimum wordt beperkt.
- Herhaalbare prestaties: Strenge controle van εr en dikte zorgt voor consistentie tussen producties.
- Betrouwbaarheid: betrouwbare doorlopende gaten voor meerlagig karton.



PCB-specificaties

Stack-up: 2-lagig stijf PCB



Koperlaag 1: 35 μm

NT1 verpakking RT verpakking

Koperlaag 2: 35 μm



De afmetingen van het bord zijn 161,42 mm x 63,57 mm (± 0,15 mm), met een minimum van 4/6 mil/ruimte en een minimum van 0,4 mm. De uiteindelijke dikte van het bord is 0,4 mm,met een afgewerkte kopermassa van 1 oz (1.4 mils) op de buitenste lagen, waardoor duurzaamheid en robuustheid in prestaties worden gewaarborgd.



NT1 verpakking NT1 verpakking 0



Kwaliteitsborging

Elk RT/Duroid 6006 PCB ondergaat vóór verzending een strenge 100% elektrische test, om ervoor te zorgen dat elk apparaat voldoet aan de hoogste kwaliteitsnormen.Dit streven naar kwaliteit geeft klanten gemoedsrust, wetende dat zij een product ontvangen dat grondig is gecontroleerd op prestaties.



Toepassingen
De RT/Duroid 6006 PCB is veelzijdig en kan in verschillende toepassingen worden gebruikt, waaronder:



Patch antennes: Ideaal voor compacte antenne ontwerpen die hoge prestaties vereisen.


Satellietcommunicatiesystemen: Perfect voor de veeleisende omgeving van satelliettechnologie.


Versterkers: ondersteunt hoogfrequente toepassingen zonder aanzienlijk signaalverlies.


Systemen voor het voorkomen van botsingen met vliegtuigen: bieden de betrouwbaarheid die nodig is voor kritieke lucht- en ruimtevaarttoepassingen.


Ground radar warning systems: essentieel voor systemen die hoge betrouwbaarheid en prestaties vereisen.



PCB materiaal: Keramische PTFE-composites
Aanduiding: NT1 verpakking
Dielectrische constante: 6.15
Dissipatiefactor 0.0027 10GHz
Aantal lagen: Double-sided PCB, Multilayer PCB, Hybrid PCB
Koperen gewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
PCB-dikte: 10mil ((0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,905mm), 100mil ((2,54mm)
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Kaars koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, Pure gold plated etc.
