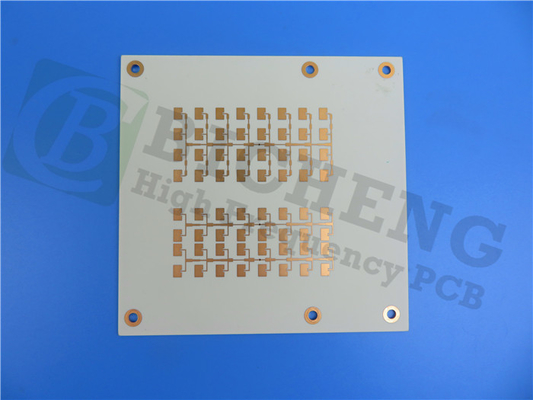

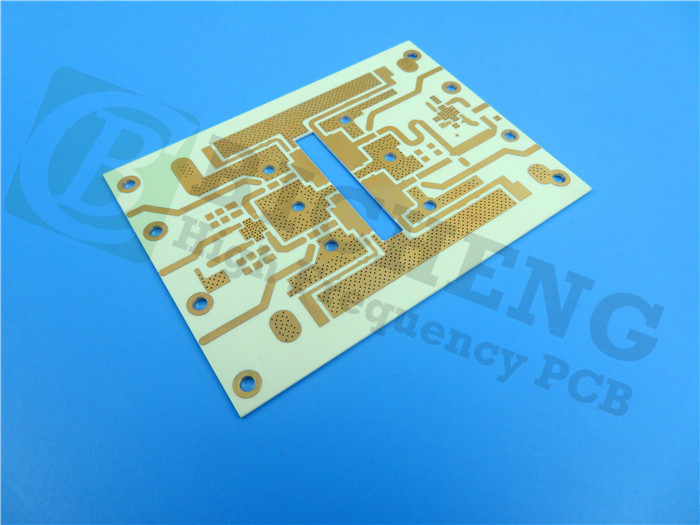

RO4003 LoPro PCB 32,7 mil 2-laag onderdompeling zilver

De RO4003C Low Profile PCB maakt gebruik van Rogers' gepatenteerde technologie, die omgekeerde behandelde folie combineert met standaard RO4003C dielectric.Deze unieke constructie resulteert in een laminaat dat niet alleen het verlies van geleiders vermindert, maar ook de signaalintegriteit verbetert, waardoor het ideaal is voor hoogfrequente toepassingen.

De integratie van koolwaterstofkeramische materialen zorgt voor superieure prestaties bij hoge frequenties, terwijl de kosteneffectiviteit in de productie behouden blijft.Dit PCB kan worden vervaardigd met behulp van standaard epoxy/glas (FR-4) processenDe productie van deze producten is in de eerste plaats gebaseerd op de opleidingsmethoden van de fabrikanten, waardoor de behoefte aan gespecialiseerde voorbereidingstechnieken wordt weggenomen en de totale productiekosten worden verlaagd.

Belangrijkste kenmerken
De RO4003C Low Profile PCB heeft een aantal indrukwekkende specificaties die voldoen aan de behoeften van moderne elektronische ontwerpen:

Dielectrische constante: met een dielectrische constante van 3,38 ± 0,05 bij 10 GHz zorgt deze PCB voor een stabiele signaaloverdracht en minimale signaalvermindering.

Dissipatiefactor: een lage dissipatiefactor van 0,0027 bij 10 GHz geeft een verminderd energieverlies aan, waardoor de algehele efficiëntie wordt verbeterd.

thermische stabiliteit: het PCB heeft een thermische ontbindingstemperatuur (Td) van meer dan 425 °C en een hoge glazen overgangstemperatuur (Tg) van meer dan 280 °C,het garanderen van betrouwbaarheid bij hoge temperaturen.

Thermische geleidbaarheid: Met een thermische geleidbaarheid van 0,64 W/mK verdrijft het effectief warmte, wat cruciaal is voor het behoud van de prestaties in krachtige toepassingen.

Lage coëfficiënt van thermische uitbreiding (CTE): De CTE van de Z-as is 46 ppm/°C, nauw overeenkomend met koper, wat stress en mogelijke storingen tijdens thermische cyclussen minimaliseert.

Voordelen van het RO4003C laagprofiel PCB
De RO4003C Low Profile PCB is ontworpen om talrijke voordelen te bieden voor hoogfrequente elektronische toepassingen:

Lagere insetsverlies: de combinatie van een laag geleiderverlies en geoptimaliseerde dielectrische eigenschappen maakt het mogelijk om met frequenties van meer dan 40 GHz te werken.het geschikt maken voor geavanceerde toepassingen in telecommunicatie en gegevensoverdracht.

Verminderde passieve intermodulatie (PIM): deze functie is vooral gunstig voor basisstationantennes, waarbij het minimaliseren van intermodulatievervorming van cruciaal belang is voor de signaalklarheid en -prestaties.

Verbeterde thermische prestaties: het ontwerp van het PCB vergemakkelijkt een betere warmteafvoer, vermindert de kans op thermisch gerelateerde storingen en zorgt voor langdurige betrouwbaarheid.

Multilayer PCB-capaciteit: De flexibiliteit van het ontwerp van de RO4003C maakt het mogelijk om complexe meerlagige PCB's te maken met een verscheidenheid aan elektronische componenten en configuraties.

Milieuvriendelijkheid: dit PCB voldoet aan moderne milieunormen en is CAF-bestendig, wat de toenemende focus van de industrie op duurzaamheid en betrouwbaarheid aanpakt.

Constructie en specificaties

Dit PCB is vervaardigd als een tweelaags stijf PCB met de volgende specificaties:

Afmetingen: 77,4 mm x 39,3 mm, waardoor compacte ontwerpen mogelijk zijn terwijl meerdere componenten worden geïntegreerd.


Minimum Trace/Space: 4/5 mils, waardoor high-density circuit layouts mogelijk zijn.


Minimale gaatemafmeting: 0,3 mm, geschikt voor verschillende componenten.


Afgeronde plaatdikte: 0,91 mm, die een robuuste structurele integriteit biedt.


Koperen gewicht: 1 oz (1,4 ml) voor de buitenste lagen, waardoor betrouwbare elektrische verbindingen worden gewaarborgd.


Oppervlakteafwerking: onderdompeling zilver, dat de lasbaarheid verbetert en beschermt tegen oxidatie.


Elektrische tests: 100% elektrische tests worden vóór verzending uitgevoerd om de kwaliteit en betrouwbaarheid te waarborgen.

Typische toepassingen
De RO4003C PCB met laag profiel is geschikt voor:

Digitale toepassingen (servers, routers, high-speed backplanes)
antennes en versterkers voor cellulaire basisstations
LNB's voor satellieten voor directe uitzending
RF-identificatiemerkers
