De Rogers RO3010 PCB is een state-of-the-art printplaat gemaakt van geavanceerde keramische PTFE-composites.het biedt een hoge dielectrische constante en een uitzonderlijke stabiliteitDe RO3010 vereenvoudigt het maken van breedbandcomponenten en ondersteunt de miniaturisatie van circuits.Dit maakt het een ideale keuze voor ingenieurs die zich richten op precisie en betrouwbaarheid..
Belangrijkste kenmerken
Hoge dielectrische constante: 10,2 ± 0,30 bij 10 GHz/23°C, waardoor een superieure signaalintegriteit wordt gewaarborgd.
Laag dissipatiefactor: 0,0022 bij 10 GHz/23°C, waardoor energieverlies tot een minimum wordt beperkt en de efficiëntie van het systeem wordt verhoogd.
Thermische stabiliteit:
Coëfficiënt van thermische uitbreiding (CTE):
X: 13 ppm/°C
Y: 11 ppm/°C
Z: 16 ppm/°C
Werktemperatuurbereik: -40°C tot +85°C.
Temperatuur van thermische ontbinding (Td): hoger dan 500°C, waardoor het onder extreme omstandigheden duurzaam is.
Thermische geleidbaarheid: 0,95 W/mK, waardoor een effectief warmtebeheer mogelijk is.
Vochtabsorptie: slechts 0,05%, waardoor betrouwbaarheid in diverse omgevingen wordt gewaarborgd.
| Vastgoed |
RO3010 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
10.2±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
11.2 |
Z. |
|
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.0022 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
- 395 |
Z. |
Ppm.°C |
10 GHz -50°Ctot 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit |
0.35
0.31 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Volumeweerstand |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oppervlakteweerstand |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Tensielmodule |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Vochtopname |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Specifieke warmte |
0.8 |
|
j/g/k |
|
Berekeningen |
| Warmtegeleidbaarheid |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coëfficiënt van thermische uitbreiding
(-55 tot 288)°C) |
13
11
16 |
X
Y
Z. |
Ppm.°C |
23°C50% RH. |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ASTM D 3850 |
| Dichtheid |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
9.4 |
|
Ik ben erbij. |
1 oz, EDC na soldeerfloat |
IPC-TM 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Voordelen
Dimensionale stabiliteit: met een uitbreidingscoëfficiënt die nauw overeenkomt met koper, zorgt de RO3010 voor betrouwbaarheid tijdens thermische cycli.
Kosteneffectieve productie: Economische prijzen voor laminaat maken het geschikt voor grote productie zonder afbreuk te doen aan de kwaliteit.
Veelzijdige ontwerpopties: Ideaal voor meerlaagse platen, die geschikt zijn voor complexe schakelingen.

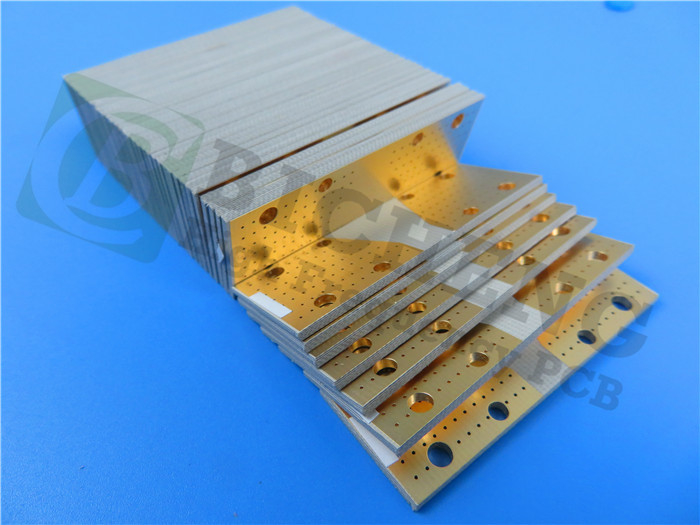

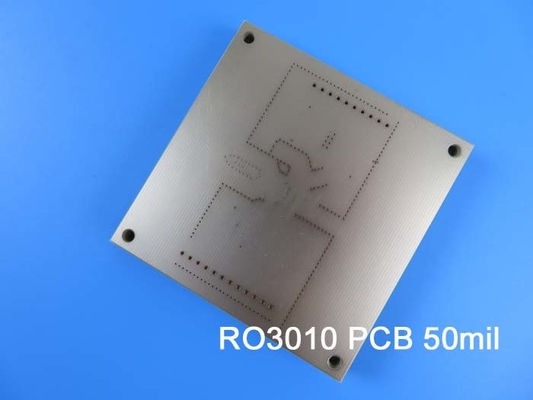

Technische specificaties
PCB-stapeling: 3-lagig stijf PCB
Koperlaag 1: 35 μm
RO3010 Kern: 50 mil (1,27 mm)
Koperlaag 2: 35 μm
Prepreg: 0,1 mm
RO3010 Kern: 50 mil (1,27 mm)
Koperlaag 3: 35 μm
De afmetingen van het afgewerkte plaatje zijn 30 mm x 25 mm, met een totale dikte van 2,7 mm. Het ondersteunt minimale sporen en ruimte van 5/5 mil en heeft een minimale gaatengrootte van 0,5 mm.Het afgewerkte koper in de buitenste lagen weegt 1 oz (1Elke PCB wordt voor verzending 100% elektrisch getest om de kwaliteit en betrouwbaarheid te waarborgen.
De Rogers RO3010 PCB is ideaal voor een verscheidenheid aan toepassingen, waaronder automotive radar, GPS antennes, cellulaire telecommunicatiesystemen, patch antennes voor draadloze communicatie,satellieten voor rechtstreekse uitzendingDe verscheidenheid en de prestaties van het apparaat maken het een waardevolle aanwinst in veel omgevingen met een hoge vraag.
