| Materiaal: | RF-10 | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 163.9mm x 104.9mm = 2Typen = 2PCS, +/- 0.15mm | PCB-dikte: | 25mil |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingstin |
| Markeren: | Onderdompeling tin afgewerkte PCB,25mil PCB's,Dubbelzijdige RF-PCB's |
||
RF-10 PCB's zijn geavanceerde composieten van keramisch gevulde PTFE en geweven glasvezel, ontworpen voor hoogwaardige RF-toepassingen.RF-10 biedt uitzonderlijke dimensionale stabiliteit en gemak van hantering voor meerlagige schakelingen.
Belangrijkste kenmerken:
Dielectrische constante: 10,2 ± 0,3 bij 10 GHz
Dissipatiefactor: 0,0025 bij 10 GHz
Hoog warmtegeleidingsvermogen: 0,85 W/mk (onbekleed)
CTE: x 16 ppm/°C, y 20 ppm/°C, z 25 ppm/°C
Lage vochtopname: 0,08%
Brandbaarheid: V-0
Voordelen:
Hoge DK voor RF-circuitvermindering
Uitstekende dimensionale stabiliteit
Strakke DK-tolerantie
Hoge thermische geleidbaarheid voor een verbeterd thermisch beheer
Sterke hechting aan glad koper
Lage X, Y, Z-uitbreiding
Uitstekende prijs/prestatie verhouding
| RF-10 Typische waarden | |||||
| Vastgoed | Testmethode | Eenheid | Waarde | Eenheid | Waarde |
| Dk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2 ± 0.3 | 10.2 ± 0.3 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0025 | 0.0025 | ||
| TcK† (-55 tot 150 °C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
| Vochtopname | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
| Peelingsterkte (1 oz. RT koper) | IPC-650 2.4.8 (soldeer) | Lbs/in | 10 | N/mm | 1.7 |
| Volumeweerstand | IPC-650 2.5.17.1 | Mohm/cm | 6.0 x 107 | Mohm/cm | 6.0 x 107 |
| Oppervlakteweerstand | IPC-650 2.5.17.1 | Moehm. | 1.0 x 108 | Moehm. | 1.0 x 108 |
| Flexurale sterkte (MD) | IPC - 650 - 2.4.4 | PSI | 14,000 | N/mm2 | 96.53 |
| Flexurale sterkte (CD) | IPC - 650 - 2.4.4 | PSI | 10,000 | N/mm2 | 68.95 |
| Treksterkte (MD) | IPC - 650 - 2.4.19 | PSI | 8,900 | N/mm2 | 62.57 |
| Treksterkte (CD) | IPC - 650 - 2.4.19 | PSI | 5,300 | N/mm2 | 37.26 |
| Dimensionale stabiliteit | IPC-650 2.4.39 (na etsen) | % (25 mil-MD) | -Nee.0032 | % (25 mil-CD) | -Nee.0239 |
| Dimensionale stabiliteit | IPC-650 2.4.39 (Na het bakken) | % (25 mil-MD) | -Nee.0215 | % (25 mil-CD) | -Nee.0529 |
| Dimensionale stabiliteit | IPC-650 2.4.39 (na stress) | % (25 mil-MD) | -Nee.0301 | % (25 mil-CD) | -Nee.0653 |
| Dimensionale stabiliteit | IPC-650 2.4.39 (na etsen) | % (60 mil-MD) | -Nee.0027 | % (60 mil-CD) | -Nee.0142 |
| Dimensionale stabiliteit | IPC-650 2.4.39 (Na het bakken) | % (60 mil-MD) | -Nee.1500 | % (60 mil-CD) | -Nee.0326 |
| Dimensionale stabiliteit | IPC-650 2.4.39 (na stress) | % (60 mil-MD) | -Nee.0167 | % (60 mil-CD) | -Nee.0377 |
| Dichtheid (specifieke zwaartekracht) | IPC-650-2.3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
| Specifieke warmte | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
| Thermische geleidbaarheid (niet bekleed) | IPC-650-2.4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
| CTE (X-Y-as) (50 tot 150 °C) | IPC-650 2.4.41 | ppm/°C | 16 tot 20 | ppm/°C | 16 tot 20 |
| CTE (Z-as) (50 tot 150 °C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
| Brandbaarheidsklasse | Intern | V-0 | V-0 | ||

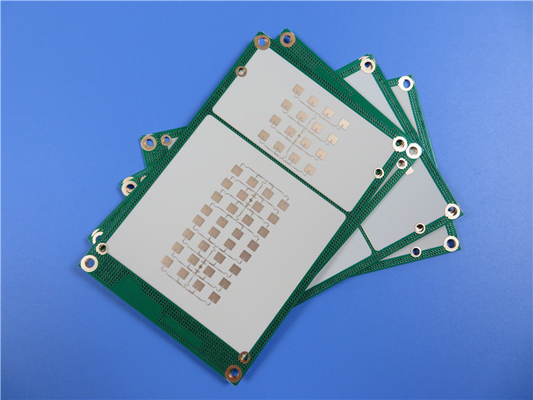

Deze PCB is voorzien van een precieze stapelconfiguratie bestaande uit Copper_layer_1 en Copper_layer_2 met elk een dikte van 35 μm (1 oz), waarbij de RF-10 Core-laag op 25 mil (0,635 mm) wordt gesandwichd.met een bordgrootte van 163.9 mm x 104,9 mm ± 0,15 mm, het PCB behoudt een minimale spoor/ruimte van 4/4 mils voor optimale signaalintegriteit en onderdeleninterval.
Mechanisch biedt dit PCB een minimale gaatjesgrootte van 0,5 mm en een afgewerkte plaatdikte van 0,75 mm, waardoor de structurele stabiliteit en flexibiliteit tijdens de installatie worden gewaarborgd.4 ml) op de buitenste lagen, samen met een dikte van 20 μm via de bekleding, ondersteunt een efficiënte signaaloverdracht en veilige verbindingen tussen lagen.
Het is afgewerkt met Immersion Tin voor een verbeterde soldeerbaarheid en bescherming tegen oxidatie.terwijl een groen top soldeermasker milieubescherming biedtStrenge 100% elektrische tests vóór verzending garanderen kwaliteit en naleving van de ontwerpspecificaties en zorgen voor betrouwbare prestaties in diverse toepassingen.
Het formaat van de afbeeldingen voor deze PCB volgt het industriestandaard Gerber RS-274-X-formaat, waardoor compatibiliteit met gemeenschappelijke ontwerpinstrumenten en productieprocessen wordt gewaarborgd.Naleving van de kwaliteitsnorm IPC-klasse 2, voldoet het PCB aan strenge criteria voor productie en montage, waardoor een betrouwbare prestatie in verschillende toepassingen wordt gegarandeerd.
De RF-10-PCB is wereldwijd beschikbaar en biedt wereldwijde toegankelijkheid voor projecten en industrieën die hoge-prestatie-RF-oplossingen nodig hebben.
Toepassingen:
Microstrip patch antennes
GPS-antennes
Passive componenten (filters, koppelers, vermogensafdelers)
Systemen voor het voorkomen van botsingen met luchtvaartuigen
Satellietcomponenten
| PCB materiaal: | Composites van met keramiek gevulde PTFE en van geweven glasvezel |
| Aanduiding: | RF-10 |
| Dielectrische constante: | 10.2 |
| Dissipatiefactor | 0.0025 10 GHz |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 10mil (0,254 mm), 20mil (0,508 mm), 25mil (0,635 mm), 60mil (1,524 mm), 125mil (3,175 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP enz. |
