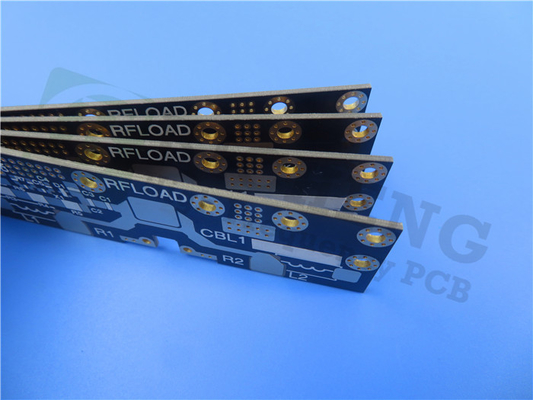

25mil TMM3 PCB met onderdompeling zilver voor RF en microwave toepassingen

Inleiding tot Rogers TMM3

De Rogers TMM3 is een thermovast microgolfmateriaal gemaakt van een keramisch thermovast polymeercomposite.een combinatie van de beste eigenschappen van keramische en traditionele PTFE-microgolfcircuitlaminaatIn tegenstelling tot veel conventionele materialen vereist TMM3 geen gespecialiseerde productietechnieken, waardoor het een veelzijdige en toegankelijke keuze is voor ingenieurs.

Details van de bouw

De TMM3 PCB heeft een robuuste 2-laag rigide stapel:

Koperlaag 1: 35 μm
RogersTMM3 Core: 0,635 mm (25 mil)

Koperlaag 2: 35 μm

Specificaties:

Afmetingen van het bord: 42,91 mm x 108,31 mm (± 0,15 mm)

Minimum spoor/ruimte: 5/9 mils

Minimale gatgrootte: 0,3 mm

Afgeronde platendikte: 0,7 mm

Afgesloten koper Gewicht: 1 oz (1,4 mil) op buitenste lagen

Oppervlak afwerking: onderdompeling zilver

Kwaliteitsborging: Elke PCB ondergaat vóór verzending een elektrische test van 100% om de betrouwbaarheid en prestaties te waarborgen.

Typische toepassingen

De Rogers TMM3 PCB is bijzonder geschikt voor:

RF- en microgolfcircuits: ideaal voor toepassingen die precisie en hoge frequentie vereisen.

Versterkers en combinatoren: zorgt voor een efficiënte signaaloverdracht en minimale verliezen.

Satellietcommunicatiesystemen: zorgt voor betrouwbare prestaties in veeleisende omgevingen.

Chip testers en patch antennes: zorgt voor nauwkeurige testen en hoge prestaties.

In het snel evoluerende gebied van de elektronica is de zoektocht naar hoogwaardige printplaten (PCB's) steeds belangrijker, met name in sectoren als telecommunicatie en luchtvaart.Voer de Rogers TMM3 PCB in., een baanbrekende oplossing die speciaal is ontworpen voor hoogfrequente toepassingen.het laten zien van de redenen waarom het voor ingenieurs en fabrikanten een uitstekende keuze is geworden.

Uitzonderlijke dielectrische prestaties

- Dielectrische constante (Dk): bij 3,27 ± 0,032 bij 10 GHz zorgt het TMM3 PCB voor minimale signaalvervorming, cruciaal voor hoogfrequente transmissie.45 over een breder frequentiebereik van 8 GHz tot 40 GHz, wat zijn veelzijdigheid aantoont.

- Dissipatiefactor (Df): met een opmerkelijk lage dissipatiefactor van 0.002, het TMM3 vermindert het energieverlies tot een minimum, waardoor de algehele efficiëntie van elektronische schakelingen wordt verhoogd.

- Thermische coëfficiënt van dielektrische constante: de thermische stabiliteit is indrukwekkend, met een coëfficiënt van +37 ppm/°K, waardoor betrouwbare prestaties worden gewaarborgd bij temperaturen van -55°C tot 125°C.

Robuuste mechanische en thermische eigenschappen

- Afbraaktemperatuur (Td): met een hoge Td van 425°C is de TMM3 goed uitgerust voor het omgaan met hoge temperatuuromgevingen.

- Coëfficiënt van thermische uitbreiding (CTE): De CTE is nauw verwant aan die van koper en meet 15 ppm/K in zowel de X- als de Y-richting en 23 ppm/K in de Z-richting.Dit minimaliseert de spanning op geplateerde door-gaten, wat van vitaal belang is voor het behoud van elektrische integriteit.

- Buigsterkte: Met een buigsterkte van 16,53 kpsi is de TMM3 gebouwd om mechanische spanningen te weerstaan, waardoor duurzaamheid in veeleisende toepassingen wordt gewaarborgd.

Indrukwekkende elektrische eigenschappen

- Isolatieweerstand: het TMM3-PCB heeft een isolatieweerstand van meer dan 2000 GΩ, wat een uitstekende elektrische isolatie biedt.

- Volumeweerstand: met een nominale weerstand van 2 x 10^9 Ω·cm vertoont dit PCB robuuste prestaties voor verschillende toepassingen.

- Elektrische sterkte: met een dielectrische sterkte van 441 V/mil kan de TMM3 hoge spanningen verdragen zonder afbreuk te doen aan de prestaties.

Waarom kiezen voor Rogers TMM3 PCB?

1. Consistente betrouwbaarheid: De combinatie van lage Dk, lage Df en hoge isolatieweerstand zorgt ervoor dat het TMM3 PCB onder moeilijke omstandigheden een uitzonderlijke signaalintegriteit behoudt.

2. Stromlijnde vervaardiging: het materiaal is compatibel met loodvrije processen en vereist geen natriumnaftenaatbehandeling voor elektroless plating,de productie vereenvoudigen en de kosten verlagen.

3Versatile toepassingen: het TMM3 PCB schijnt in verschillende toepassingen, waaronder RF- en microgolfcircuits, vermogenversterkers, filters en satellietcommunicatiesystemen.

4- Duurzaamheid en levensduur: De mechanische veerkracht van de TMM3, die wordt gekenmerkt door een hoge schilvastheid en buigsterkte, zorgt ervoor dat deze bestand is tegen de strengheid van veeleisende omgevingen.langetermijnbetrouwbaarheid bieden.

Ideale toepassingen voor Rogers TMM3

De Rogers TMM3 PCB is perfect geschikt voor talrijke toepassingen, zoals:

- RF- en microgolfcircuits: een ideale keuze voor toepassingen die precisie en hoogfrequente mogelijkheden vereisen.


- Versterkers en combinatoren: faciliteert efficiënte signaaloverdracht met minimale verliezen.


- Satellietcommunicatiesystemen: zorgt voor betrouwbare prestaties onder moeilijke omstandigheden.


- Global Positioning Systems (GPS) antennes: zorgt voor nauwkeurige ontvangst en verzending van signalen.

Conclusie: Elevating Electronic Solutions met Rogers TMM3

De Rogers TMM3 PCB staat als een baken van innovatie in high-frequency PCB technologie. Its unique blend of features—ranging from a low dielectric constant and excellent thermal stability to impressive mechanical strength—positions it as a preferred option for engineers and manufacturers eager to push the boundaries of electronic design.

Aangezien de vraag naar geavanceerde elektronische oplossingen blijft stijgen, is het TMM3 PCB klaar om deze uitdagingen aan te gaan met ongeëvenaarde betrouwbaarheid en prestaties.Voor meer informatie over hoe de Rogers TMM3 uw projecten kan verhogen of om een offerte te vragenUw reis naar geavanceerde elektronische oplossingen begint hier!
