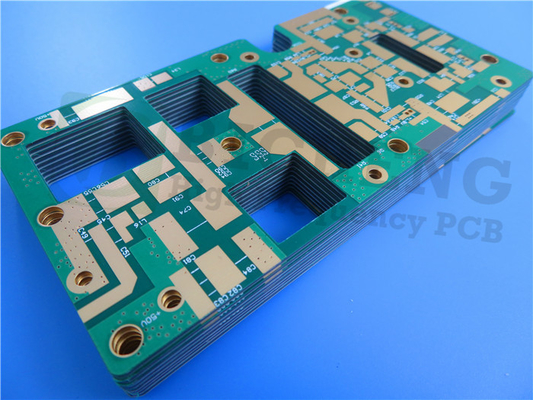

4-laag hybride PCB met RT/duroid 5880 en RO4003C Materials Immersion Gold

4-laag hybride PCB met RT/duroid 5880 en RO4003C Materials Immersion Gold

MOQ: 1 PCS
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
NT1 verwerking van afvalstoffen
Aantal lagen:
4-laag
PCB-grootte:
110 mm x 51 mm = 1 PCS, +/- 0,15 mm
PCB-dikte:
1.3 mm
Koperen gewicht:
1 oz (1,4 ml) binnenste/buitenste lagen
Oppervlakte afwerking:
Onderdompelingsgoud
Markeren:

NT1vervaardiging van elektrische apparatuur

,

Onderdompelinggoud-hybride PCB

,

4 laag hybride PCB

Productbeschrijving

We presenteren onze nieuw verscheepte vierlaagse printplaat (PCB) ontworpen met hoogwaardige materialen: Rogers RT/duroid 5880 en RO4003C.Deze PCB is ontworpen voor hoogfrequente en breedbandtoepassingen, met uitzonderlijke elektrische eigenschappen en betrouwbaarheid.


Inleiding tot materiaal



NT1vervaardiging
Rogers RT/duroid 5880 is een hoogfrequente laminaat gemaakt van PTFE-composites versterkt met glasmicrofibers.
- Lage dielectrische constante (Dk): 2,2 ± 0,02 bij 10 GHz
- laag verlies: dissipatiefactor 0,0009 bij 10 GHz
- Uniformiteit: Willekeurig georiënteerde microfibers verbeteren de Dk-stabiliteit.



NT1 gewassen NT1 gewassen
Vastgoed NT1vervaardiging De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 2.20
2.20±0.02 specs.
Z. N/A C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Dielectrische constante,ε Ontwerp 2.2 Z. N/A 8 GHz tot 40 GHz Differentiële faselengte methode
Dissipatiefactor,tanδ 0.0004
0.0009
Z. N/A C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Thermische coëfficiënt ε - 125 Z. ppm/°C - 50°Ctot 150°C IPC-TM-650 2.5.5.5
Volumeweerstand 2 x 107 Z. Mohm cm C/96/35/90 van de Commissie ASTM D 257
Oppervlakteweerstand 3 x 107 Z. Moehm. C/96/35/90 van de Commissie ASTM D 257
Specifieke warmte 0.9623) N/A j/g/k
(cal/g/c)
N/A Berekeningen
Tensielmodule Test op 23°C Test bij 100°C N/A MPa ((kpsi) Een ASTM D 638
1070(156) 450 ((65) X
860(125) 380 ((55) Y
De ultieme stress 29(4.2) 20(2.9) X
273.9) 18(2.6) Y
De ultieme spanning 6 7.2 X %
4.9 5.8 Y
Compressiemodule 710(103) 500(73) X MPa ((kpsi) Een ASTM D 695
710(103) 500(73) Y
940(136) 670(97) Z.
De ultieme stress 27(3.9) 22(3.2) X
29(5.3) 21(3.1) Y
52(7.5) 43(6.3) Z.
De ultieme spanning 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z.
Vochtopname 0.02 N/A % 0.62 " ((1.6mm) D48/50 ASTM D 570
Warmtegeleidbaarheid 0.2 Z. W/m/k 80°C ASTM C 518
Coëfficiënt van thermische uitbreiding 31
48
237
X
Y
Z.
ppm/°C 0-100°C IPC-TM-650 2.4.41
Td 500 N/A °CTGA N/A ASTM D 3850
Dichtheid 2.2 N/A gm/cm3 N/A ASTM D 792
Koperen schil 31.2(5.5) N/A Plie ((N/mm) 1 oz ((35 mm) EDC-folie
na soldeervloeiing
IPC-TM-650 2.4.8
Ontvlambaarheid V-0 N/A N/A N/A UL 94
Loodvrij proces compatibel - Ja, dat klopt. N/A N/A N/A N/A



RO4003C
Rogers RO4003C is een gepatenteerd geweven glasversterkt koolwaterstof/keramisch materiaal dat:
- Dielectrische constante (Dk): 3,38 ± 0,05 bij 10 GHz
- Kosteneffectiviteit: gebruik van standaard epoxy-/glasverwerkingsmethoden.
- Lage vochtopname: 0,06%, waardoor de betrouwbaarheid wordt verbeterd.







RO4003C Typische waarde
Vastgoed RO4003C De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 3.38±0.05 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 3.55 Z.   8 tot 40 GHz Differentiële faselengte methode
Dissipatiefactor 0.0027
0.0021
Z.   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε +40 Z. ppm/°C -50°C tot 150°C IPC-TM-650 2.5.5.5
Volumeweerstand 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Oppervlakteweerstand 4.2 x 109   COND A IPC-TM-650 2.5.17.1
Elektrische kracht 31.2(780) Z. Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Tensielmodule 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 geïsoleerd ASTM D 638
Treksterkte 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 geïsoleerd ASTM D 638
Buigkracht 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Dimensionale stabiliteit < 0.3 X, Y mm/m
(mil/inch)
na etch+E2/150°C IPC-TM-650 2.4.39A
Coëfficiënt van thermische uitbreiding 11
14
46
X
Y
Z.
ppm/°C -55°C tot 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Een IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
Warmtegeleidbaarheid 0.71   W/M/oK 80°C ASTM C518
Vochtopname 0.06   % 48 uur onderdompeling 0.060"
monster Temperatuur 50°C
ASTM D 570
Dichtheid 1.79   gm/cm3 23°C ASTM D 792
Koperen schil sterkte 1.05
(6.0)
  N/mm
(PLI)
Na het solderen 1 oz.
EDC-folie
IPC-TM-650 2.4.8
Ontvlambaarheid N/A       UL 94
Loodvrij proces compatibel - Ja, dat klopt.



4-laag hybride PCB met RT/duroid 5880 en RO4003C Materials Immersion Gold 0


PCB-specificaties

Stack-up:



Koperlaag 1: 35 μm

RT verpakking van voertuigen RT verpakking van goederen

Koperlaag 2: 35 μm

RO4450F Prepreg Bondply: 0,101 mm (4 mil)

Koperlaag 3: 35 μm

RO4003C: 0,203 mm (8 mil)

Koperlaag 4: 35 μm



Dit PCB meet 110 mm x 51 mm ± 0,15 mm, met een einddikte van 1,3 mm en een kopergewicht van 1 oz (1,4 mils) op zowel de binnenste als de buitenste lagen.Het ondersteunt een minimale spoor/ruimte van 4/6 mil en een minimale gat grootte van 0.3 mm, met een via-platingdikte van 20 μm.

Voor de afwerking van het oppervlak wordt onderdompelingsgoud gebruikt, aangevuld met een groen soldeermasker aan de bovenkant en geen masker aan de onderkant.Elk PCB wordt voor verzending 100% elektrisch getest om hoge kwaliteit en betrouwbaarheid te garanderen.


Typische toepassingen

- Breedbandantennes voor commerciële luchtvaart
- Microstrip en Stripline circuits
- Millimetergolftoepassingen
- Radarsystemen
- Leidssystemen
- Digitale radio-antennen van punt tot punt



Kwaliteitsborging

Dit pcb voldoet aan de normen van IPC-Klasse 2 en wordt geleverd met Gerber RS-274-X-artworkformaat, waardoor compatibiliteit met industriestandaard pcb-ontwerpsoftware wordt gewaarborgd.


Wereldwijde beschikbaarheid
