3mm Hybride PCB op Rogers RO3210 en RO3003 Materials 3-laag Circuit
  • Naam

3mm Hybride PCB op Rogers RO3210 en RO3003 Materials 3-laag Circuit

MOQ: 1 PCS
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
RO3210 en RO3003
Aantal lagen:
met 3 lagen
PCB-grootte:
62.8 mm x 62,8 mm = 1 PCS, +/- 0,15 mm
PCB-dikte:
3 mm
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Oppervlakte afwerking:
Onderdompelingstin
Markeren:

RO3210 Hybride PCB

,

3 mm hybride PCB

,

RO3003 Hybride PCB's

Productbeschrijving

We presenteren onze nieuwe hybride printplaat, ontworpen voor hoogfrequente toepassingen met ongeëvenaarde prestaties en betrouwbaarheid.Deze geavanceerde PCB combineert Rogers √ RO3210 en RO3003 materialenHet biedt een unieke combinatie van mechanische stabiliteit en uitstekende elektrische eigenschappen, waardoor het ideaal is voor een breed scala aan veeleisende toepassingen.



Belangrijkste kenmerken



RO3210 Materiaal
- Dielectrische constante (Dk): 10,2 ± 0.5
- Dissipatiefactor: 0,0027 bij 10 GHz
- Thermische stabiliteit:
- Coëfficiënt van thermische uitbreiding (CTE):
- Assen X en Y: 13 ppm/°C
- Z-as: 34 ppm/°C
- Afbraaktemperatuur (Td): 500 °C
- Warmtegeleidbaarheid: 0,81 W/mK
- Vlambaarheid: V0 (UL 94 standaard)



RO3210 Typische waarde
Vastgoed RO3210 De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 10.2±0.5 Z.   10 GHz 23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 10.8 Z.   8 GHz tot 40 GHz Differentiële faselengte methode
Dissipatiefactor,tanδ 0.0027 Z.   10 GHz 23°C IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε -459 Z. ppm/°C 10 GHz 0°C tot 100°C IPC-TM-650 2.5.5.5
Dimensionale stabiliteit 0.8 X, Y mm/m COND A ASTM D257
Volumeweerstand 103   MΩ.cm COND A IPC 2.5.17.1
Oppervlakteweerstand 103   MΩ COND A IPC 2.5.17.1
Tensielmodule 579
517		 M.D.
CMD		 KPSI 23°C ASTM D 638
Wateropname < 0.1 - % D24/23 IPC-TM-650 2.6.2.1
Specifieke warmte 0.79   j/g/k   Berekeningen
Warmtegeleidbaarheid 0.81   W/M/K 80°C ASTM C518
Coëfficiënt van thermische uitbreiding
(-55 tot 288°C)		 13
34
 		 X, Y
Z.		 ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA ASTM D3850
Dichtheid 3   gm/cm3
Koperen schil sterkte 11   Plie 1 oz, EDC na soldeerfloat IPC-TM 2.4.8
Ontvlambaarheid V-0       UL 94
Loodvrij proces compatibel - Ja, dat klopt.



RO3003 Materiaal
- Dielectrische constante (Dk): 3 ± 0,04 bij 10 GHz/23°C
- Dissipatiefactor: 0,001 bij 10 GHz/23°C
- Thermische stabiliteit:
- Td: > 500 °C
- Coëfficiënt van thermische uitbreiding:
- X-as: 17 ppm/°C
- Y-as: 16 ppm/°C
- Z-as: 25 ppm/°C
- Vochtopname: 0,04%
- Thermische geleidbaarheid: 0,5 W/mK



RO3003 Typische waarde
Vastgoed RO3003 De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 3.0±0.04 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 3 Z.   8 GHz tot 40 GHz Differentiële faselengte methode
Dissipatiefactor,tanδ 0.001 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε -3 Z. ppm/°C 10 GHz -50°Ctot 150°C IPC-TM-650 2.5.5.5
Dimensionale stabiliteit 0.06
0.07		 X
Y		 mm/m COND A IPC-TM-650 2.2.4
Volumeweerstand 107   MΩ.cm COND A IPC 2.5.17.1
Oppervlakteweerstand 107   MΩ COND A IPC 2.5.17.1
Tensielmodule 930
823		 X
Y		 MPa 23°C ASTM D 638
Vochtopname 0.04   % D48/50 IPC-TM-650 2.6.2.1
Specifieke warmte 0.9   j/g/k   Berekeningen
Warmtegeleidbaarheid 0.5   W/M/K 50°C ASTM D 5470
Coëfficiënt van thermische uitbreiding
(-55 tot en met 288°C)		 17
16
25		 X
Y
Z.		 ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °CTGA   ASTM D 3850
Dichtheid 2.1   gm/cm3 23°C ASTM D 792
Koperen schil sterkte 12.7   Ik ben erbij. 1 oz, EDC na soldeerfloat IPC-TM 2.4.8
Ontvlambaarheid V-0       UL 94
Loodvrij proces compatibel - Ja, dat klopt.



PCB-specificaties

- Stack-up: 3-laag rigide PCB


- Koperlaag 1: 35 μm
- Rogers RO3003 Core: 1.524 mm (60 mil)
- RO4450F Bondply: 0,101 mm (4 mil)
- Rogers RO3210 Core: 1.27 mm (50 mil)
- Koperlaag 1: 35 μm



- Afmetingen: 62,8 mm x 62,8 mm ± 0,15 mm
- Afgewerkte platendikte: 3,0 mm
- Afgewerkte koperen gewicht: 1 oz (1,4 ml) op de buitenste lagen
- Minimaal spoor/ruimte: 7/9 mils
- Minimale gatgrootte: 0,4 mm
- Via Plating Dikte: 20 μm
- Oppervlakteafwerking: onderdompeling van tin
- Elektrische test: 100% elektrische test vóór verzending



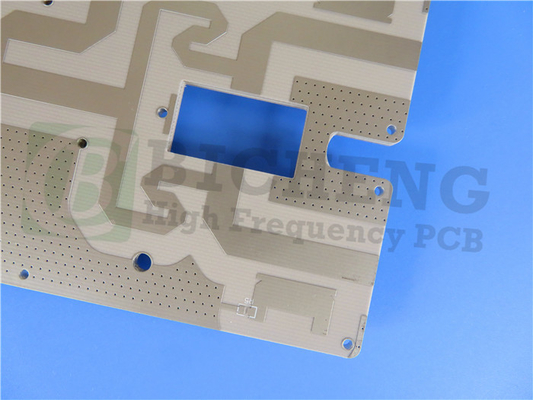

3mm Hybride PCB op Rogers RO3210 en RO3003 Materials 3-laag Circuit 0



Toepassingsgebieden

Deze hybride PCB is afgestemd op verschillende hoogwaardige toepassingen, waaronder:



- Automobiele technologieën: systemen voor het vermijden van botsingen en satellietantennes voor wereldwijde positionering
- Telecommunicatie: draadloze systemen, microstrip patch antennes en satellieten voor rechtstreekse uitzending
- Remote monitoring: Datalink op kabelsystemen en meters op afstand
- Infrastructuuroplossingen: Power Backplanes, LMDS, draadloos breedband en basisstation infrastructuur



Kwaliteitsborging

Deze pcb is vervaardigd volgens IPC-klasse 2-normen en zorgt voor hoge betrouwbaarheid en prestaties.



Wereldwijde beschikbaarheid

Onze hybride PCB's zijn beschikbaar voor wereldwijde verzending, zodat u gebruik kunt maken van geavanceerde technologie in uw projecten, ongeacht uw locatie.



3mm Hybride PCB op Rogers RO3210 en RO3003 Materials 3-laag Circuit 1
