TLX-8 PCB 50mil dubbellaags onderdompeling goud 1OZ RF-circuit

Producten

PCB van de metaalkern

Neem contact met ons op

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contact opnemen

TLX-8 PCB 50mil dubbellaags onderdompeling goud 1OZ RF-circuit

MOQ:	1 PCS
Prijs:	USD9.99-99.99/PCS
Standaardverpakking:	Vacuümzakken+kartonnen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Materiaal:

TLX-8

Aantal lagen:

2-laag

PCB-grootte:

130 mm x 75 mm = 1 PCS, +/- 0,15 mm

PCB-dikte:

50mil

Koperen gewicht:

1 oz (1,4 ml) buitenste lagen

Oppervlakte afwerking:

Onderdompelingsgoud

Markeren:

1OZ RF-circuit PCB

TLX-8 PCB's

50 milligram dubbellagig onderdompelingsgoud PCB

Productbeschrijving

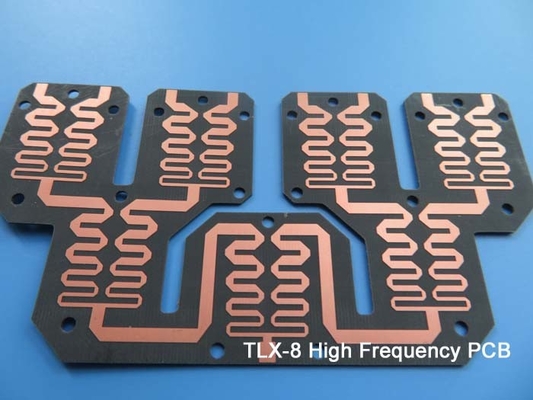

TLX-8 PCB is een gespecialiseerd printplaat gemaakt van hoogwaardige PTFE-glasvezellaminaat, ontworpen voor betrouwbaarheid in een breed scala aan RF-toepassingen.Dit veelzijdige materiaal is ideaal voor laaglaagse magnetronen, die mechanische versterking biedt in zware omgevingen zoals ruimtevaartlanceringen, hoogtemperatuurmotormodules en maritieme toepassingen.

Belangrijkste kenmerken
- Uitstekende PIM-waarden: het bereiken van waarden lager dan -160 dBc voor een betere prestatie.
- Mechanische en thermische eigenschappen: uitzonderlijke weerbaarheid onder extreme omstandigheden.
- lage en stabiele dielectrische constante (Dk): zorgt voor een consistente prestatie.
- Dimensionaal stabiel: behoudt integriteit onder verschillende omstandigheden.
- lage vochtopname: vermindert het risico op afname van de prestaties.
- UL 94 V0: Voldoet aan de strenge ontvlambaarheidsnormen.

Elektrische eigenschappen
- Dielectrische constante @ 10 GHz: 2,55 ± 0.04
- Dissipatiefactor @ 10 GHz: 0.0018
- Oppervlakteweerstand: 6,605 x 10^8 Mohm (verhoogde temperatuur), 3,550 x 10^6 Mohm (vochtigheid)
- Volumeweerstand: 1,110 x 10^10 Mohm/cm (verhoogde temperatuur), 1,046 x 10^10 Mohm/cm (vochtigheid)

TLX-8 Typische waarden
Vastgoed	Testmethode	Eenheid	Waarde	Eenheid	Waarde
DK @10 GHz	IPC-650 2.5.5.3		2.55		2.55
Df @1,9 GHz	IPC-650 2.5.5.5.1		0.0012		0.0012
Df @10 GHz	IPC-650 2.5.5.5.1		0.0017		0.0017
Dielectrische afbraak	IPC-650 2.5.6	kV	> 45	kV	> 45
Vochtopname	IPC-650 2.6.2.1	%	0.02	%	0.02
Flexurale sterkte (MD)	ASTM D 709	PSI	28,900	N/mm²
Flexurale sterkte (CD)	ASTM D 709	PSI	20,600	N/mm²
Tensile sterkte (MD)	ASTM D 902	PSI	35,600	N/mm²
Tensile sterkte (CD)	ASTM D 902	PSI	27,500	N/mm²
Verlenging bij breuk (MD)	ASTM D 902	%	3.94	%	3.94
Verlenging bij breuk (CD)	ASTM D 902	%	3.92	%	3.92
Young's Modulus (MD)	ASTM D 902	KPSI	980	N/mm²
Young's Modulus (CD)	ASTM D 902	KPSI	1,200	N/mm²
Young's Modulus (MD)	ASTM D 3039	KPSI	1,630	N/mm²
Poisson's ratio	ASTM D 3039		0.135	N/mm
Schilfsterkte ((1 oz. ed)	IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.)	IBS/lineaire inch	15	N/mm
Vervaardiging uit de Unie	IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.)	IBS/lineaire inch	17	N/mm
Peelsterkte ((1⁄2 oz.ed)	IPC-650 2.4.8.3 ((Verhoogde temperatuur.)	IBS/lineaire inch	14	N/mm
Peelsterkte ((1⁄2 oz.ed)	IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.)	IBS/lineaire inch	11	N/mm
Schilfsterkte ((1 oz. gewalst)	IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.)	IBS/lineaire inch	13	N/mm	2.1
Warmtegeleidbaarheid	ASTM F433/ASTM 1530-06	W/M*K	0.19	W/M*K	0.19
Dimensionele stabiliteit (MD)	IPC-650 2.4.39 sec.5.5 ((Na het bakken.)	mils/in.	0.06	mm/M
Dimensionale stabiliteit (CD)	IPC-650 2.4.39 sec.5.4 ((Na Bakken.)	mils/in.	0.08	mm/M
Dimensionele stabiliteit (MD)	IPC-650 2.4.39 sec.5.5 ((Thermische spanning.)	mils/in.	0.09	mm/M
Dimensionale stabiliteit (CD)	IPC-650 2.4.39 sec.5.5 ((Thermische spanning.)	mils/in.	0.1	mm/M
Oppervlakteweerstand	IPC-650 2.5.17.1 sec.5.2.1 ((Verhoogde temperatuur.)	Moehm.	6.605 x 10⁸	Moehm.	6.605 x 10⁸
Oppervlakteweerstand	IPC-650 2.5.17.1 sec.5.2.1 ((Vochtigheidsconditie.)	Moehm.	3.550 x 10⁶	Moehm.	3.550 x 10⁶
Volumeweerstand	IPC-650 2.5.17.1 sec.5.2.1 ((Verhoogde temperatuur.)	Mohm/cm	1.110 x 10¹⁰	Mohm/cm	1.110 x 10¹⁰
Volumeweerstand	IPC-650 2.5.17.1 sec.5.2.1 ((Vochtigheidsconditie.)	Mohm/cm	1.046 x 10¹⁰	Mohm/cm	1.046 x 10¹⁰
CTE ((X-as)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	21	ppm/°C	21
CTE ((Y-as)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	23	ppm/°C	23
CTE ((Z-as)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	215	ppm/°C	215
Dichtheid ((Specific Gravity)	ASTM D 792	g/cm3	2.25	g/cm3	2.25
Td(2% gewichtsverlies)	IPC-650 2.4.24.6 ((TGA)	°C	535	°C
Td(5% gewichtsverlies)	IPC-650 2.4.24.6 ((TGA)	°C	553	°C
Brandbaarheidsklasse	UL-94		V-0		V-0

TLX-8 PCB 50mil dubbellaags onderdompeling goud 1OZ RF-circuit 0

De constructie van dit PCB omvat een 2-lagige stijve stapel, met 35 μm koperlagen aan beide zijden en een 1,27 mm (50 mil) Taconic TLX-8 kern.15 mm)Het ondersteunt minimale sporen- en ruimtebehoeften van 7/6 mil en een minimale gaatengrootte van 0,35 mm.Elk bord is afgewerkt met een onderdompeling goud oppervlak afwerking en een groene top soldeer masker, met 100% elektrische tests voorafgaand aan de verzending om de betrouwbaarheid te garanderen.

Het wordt geleverd met illustraties in het Gerber RS-274-X-formaat en voldoet aan de IPC-Klasse-2-kwaliteitsnormen.

Typische toepassingen voor TLX-8 PCB's zijn radarsystemen, mobiele communicatie, microgolftestapparatuur, microgolftransmissieapparaten en verschillende koppeling, splitsing, combinatie, versterking,en antenneoplossingenMet zijn geavanceerde functies en betrouwbare prestaties is het TLX-8 PCB een uitstekende keuze voor moderne RF- en microgolftoepassingen.
