Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | RT/duroid 6035HTC | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 49.23 mm x 55,55 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 30mil |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
De RT/duroïde 6035HTC PCB is vervaardigd van hoogfrequente circuitmaterialen die speciaal zijn ontworpen voor RF- en microgolftoepassingen met een hoog vermogen.Dit PCB is een uitzonderlijke keuze voor veeleisende omgevingen waar thermisch beheer en prestaties van cruciaal belang zijn.Met een thermische geleidbaarheid die bijna 2,4 maal groter is dan die van de standaard RT/duroid 6000-producten, zorgt deze voor een efficiënte warmteafvoer, waardoor deze ideaal is voor toepassingen met een hoog vermogen.
De belangrijkste kenmerken van de RT/duroïde 6035HTC PCB zijn onder meer een dielectrische constante (DK) van 3,5 ± 0,05 bij 10 GHz en 23 °C, samen met een indrukwekkende dissipatiefactor van 0.0013 bij dezelfde frequentie en temperatuurHet materiaal vertoont een thermische coëfficiënt van dielektrische constante van -66 ppm/°C en een vochtabsorptie van slechts 0,06%.dit PCB biedt uitstekende thermische prestaties, wat bijdraagt tot lagere bedrijfstemperaturen en een grotere betrouwbaarheid in scenario's met een hoog vermogen.
| NT1vervaardiging RT verwerking | |||||
| Vastgoed | NT1vervaardiging | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.50±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.6 | Z. | 8 GHz - 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0013 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | - 66 | Z. | ppm/°C | -50 °C tot 150 °C | mod IPC-TM-650, 2.5.5.5 |
| Volumeweerstand | 108 | MΩ.cm | Een | IPC-TM-650, 2.5.17.1 | |
| Oppervlakteweerstand | 108 | MΩ | Een | IPC-TM-650, 2.5.17.1 | |
| Dimensionale stabiliteit | -0,11 -0.08 | CMD MD | mm/m (mil/inch) | 0.030" 1 oz EDC-folie Dikte na etsen '+ E4/105 | IPC-TM-650 2.4.39A |
| Tensielmodule | 329 244 | MD CMD | KPSI | 40 uur @23°C/50RH | ASTM D638 |
| Moessure Absorptie | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coëfficiënt van thermische uitbreiding (-50 °C tot 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| Warmtegeleidbaarheid | 1.44 | W/m/k | 80°C | ASTM C518 | |
| Dichtheid | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| Koperen schil sterkte | 7.9 | Plie | 20 sec. @ 288 °C | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
| PCB materiaal: | PTFE-composites met keramische vullen |
| Aanduiding: | NT1vervaardiging |
| Dielectrische constante: | 3.50±0.05 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, OSP enz. |

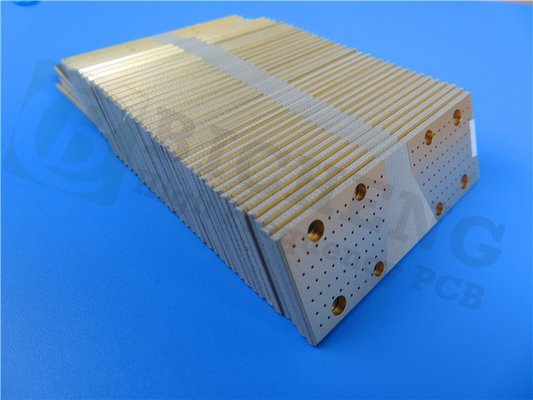

De constructie van dit PCB is voorzien van een 2-laag rigide stapel, bestaande uit 35 μm koper op beide lagen en een 0,762 mm (30 mil) kern van RT/duroid 6035HTC. Precieze bord afmetingen van 49,23 mm x 55.55 mm (± 0.15 mm) worden aangevuld met een afgewerkte plaat van 0,83 mm dikte en een minimale spoor/ruimte van 6/5 mil. Met een minimale gaatjesgrootte van 0,6 mm en geen blinde vias,Dit PCB is ontworpen om aan strenge prestatievoorschriften te voldoen.De onderdompelingsgoud afwerking zorgt voor een uitstekende soldeerbaarheid, terwijl het blauwe bovenste soldeermasker de zichtbaarheid tijdens de assemblage verbetert.
Deze PCB is compatibel met het Gerber RS-274-X-artworkformaat en voldoet aan de IPC-Klasse-2-kwaliteitsnorm, zodat deze voldoet aan de verwachtingen van de industrie.het toegankelijk maken voor ingenieurs wereldwijd.
Typische toepassingen voor de RT/duroïde 6035HTC-PCB omvatten RF- en microgolfversterkers, koppelers, filters, combinatoren en vermogensafdelers met een hoog vermogen.Met zijn geavanceerde thermische beheersmogelijkheden en uitstekende hoogfrequente prestaties, is dit PCB een waardevolle aanwinst voor moderne elektronische ontwerpen die betrouwbaarheid en efficiëntie vereisen.
