Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | NT1vervaardiging | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 90.63 mm x 170,35 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 20mil |
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | OSP |
| Markeren: | OSP dubbelzijdig circuit PCB,20 ml dubbelzijdig PCB-circuit,NT1 verpakking NT1 verpakking |
||

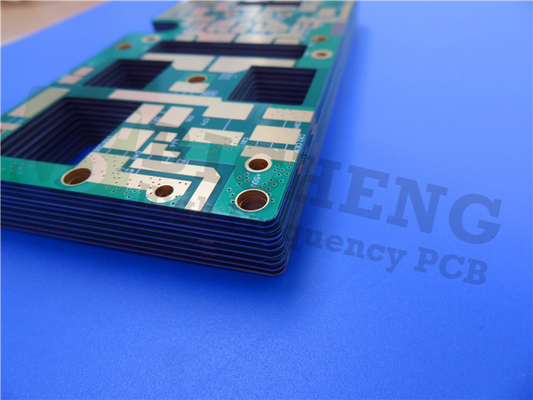

Met de RT/duroid 5880LZ PCB, een geavanceerde oplossing ontworpen voor hoogwaardige toepassingen die precisie en betrouwbaarheid vereisen.Dit PCB is ontworpen met gevuld PTFE composiet ideaal voor strip-line en micro-strip circuit toepassingenMet zijn unieke vulstofcompositie biedt dit laminaat een lichtgewicht, lage dichtheid materiaal perfect voor gewichtsgevoelige omgevingen.
Belangrijkste kenmerken
- Dielectrische constante (DK): 2,0 ± 0,04 bij 10 GHz en 23°C
- Dissipatiefactor: varieert van 0,0021 tot 0,0027 bij 10 GHz en 23°C
- lage thermische expansiecoëfficiënt op de Z-as: 40 ppm/°C
- Uitgassing eigenschappen: TML 0,01%, CVCM 0,01%, WVR 0,01%
- Dichtheid: lichtgewicht bij 1,4 gm/cm3
- Brandbaarheid: UL 94V-0
- Loodvrije procescompatibiliteit: zorgt voor naleving van moderne productiestandaarden
Voordelen
- Lichtgewicht: vermindert het totale systeemgewicht zonder afbreuk te doen aan de prestaties.
- Uniforme elektrische eigenschappen: handhaaft een consistent vermogen over een breed frequentiebereik.
- Chemische weerstand: Duurzaam tegen oplosmiddelen en reagentia die worden gebruikt bij etsen en plating.
| NT1 gewassen NT1 gewassen | ||||||
| Vastgoed | NT1vervaardiging | De richting | Eenheden | Voorwaarde | Testmethode | |
| Dielectrische constante,εProces | 2.20 2.20±0.02 specs. |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Dielectrische constante,ε Ontwerp | 2.2 | Z. | N/A | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0004 0.0009 |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Thermische coëfficiënt ε | - 125 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 | |
| Volumeweerstand | 2 x 107 | Z. | Mohm cm | C/96/35/90 van de Commissie | ASTM D 257 | |
| Oppervlakteweerstand | 3 x 107 | Z. | Moehm. | C/96/35/90 van de Commissie | ASTM D 257 | |
| Specifieke warmte | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Berekeningen | |
| Tensielmodule | Test bij 23°C | Test bij 100°C | N/A | MPa ((kpsi) | Een | ASTM D 638 |
| 1070(156) | 450 ((65) | X | ||||
| 860(125) | 380 ((55) | Y | ||||
| De ultieme stress | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| De ultieme spanning | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Compressiemodule | 710(103) | 500(73) | X | MPa ((kpsi) | Een | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z. | ||||
| De ultieme stress | 27(3.9) | 22(3.2) | X | |||
| 29(5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z. | ||||
| De ultieme spanning | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z. | ||||
| Vochtopname | 0.02 | N/A | % | 0.62 " ((1.6mm) D48/50 | ASTM D 570 | |
| Warmtegeleidbaarheid | 0.2 | Z. | W/m/k | 80°C | ASTM C 518 | |
| Coëfficiënt van thermische uitbreiding | 31 48 237 |
X Y Z. |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| Dichtheid | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Koperen schil | 31.2(5.5) | N/A | Plie ((N/mm) | 1 oz ((35 mm) EDC-folie na soldeervloeiing |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | N/A | N/A | N/A | UL 94 | |
| Loodvrij proces compatibel | - Ja, dat klopt. | N/A | N/A | N/A | N/A | |
| PCB materiaal: | Unieke PTFE-composites |
| Aanduiding: | NT1vervaardiging |
| Dielectrische constante: | 2 |
| Dissipatiefactor | 0.0021 10 GHz |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm) |
| De dikte van het laminaat: | 10mil (0,254mm), 20mil (0,508mm), 50mil (1,270mm), 100mil (2,540mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, Pure Gold plated etc. |
De constructie van dit PCB is nauwgezet ontworpen. Het bestaat uit een 2-laag rigide stapel, met 35 μm koper op beide lagen en een 0,508 mm (20 mil) kern van RT/duroïde 5880LZ.met een nauwkeurige afmeting van 90Deze PCB heeft een oppervlakte van 0,63 mm x 170,35 mm (± 0,15 mm) en een uiteindelijke dikte van 0,6 mm en voldoet aan de minimale sporen- en ruimtebehoeften van 4/5 mils en een minimale gatgrootte van 0,2 mm.Het PCB is compatibel met loodvrije processen en voldoet aan de ontvlambaarheidstandaarden UL 94V-0., waarbij zowel de veiligheid als de milieuvriendelijkheid worden gewaarborgd.
Het RT/duroïde 5880LZ-PCB wordt geleverd met illustraties in het Gerber RS-274-X-formaat, waardoor compatibiliteit met industriestandaardontwerpsoftware wordt gewaarborgd voor naadloze integratie in uw projecten.Het voldoet aan de IPC-klasse 2-kwaliteitsnormBovendien is dit product wereldwijd verkrijgbaar.het toegankelijk te maken voor een wereldwijde markt van ingenieurs die op zoek zijn naar hoogwaardige PCB-oplossingen.
Deze PCB is veelzijdig en geschikt voor een verscheidenheid aan geavanceerde toepassingen, waaronder antennesystemen in de lucht, lichtgewicht voedingsnetwerken, radarsystemen, geleidingssystemen,met een vermogen van meer dan 10 WMet zijn indrukwekkende specificaties en robuuste prestaties, is de RT/duroid 5880LZ PCB een waardevolle troef voor moderne communicatie- en defensie technologieën.voldoen aan de hoge eisen van hedendaagse elektronische ontwerpen.
