| Materiaal: | RT/Duroid 5880 | Aantal lagen: | met 3 lagen |
|---|---|---|---|
| PCB-grootte: | 274.32 mm x 179,65 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 1.2 mm |
| Koperen gewicht: | 1 oz (1,4 ml) binnenste/buitenste lagen | Oppervlakte afwerking: | Onderdompelingstin |
| Markeren: | NT1 verpakking NT1 verpakking,3-lagen onderdompeling tin PCB,1.2mm RT / duroid 5880 PCB |
||

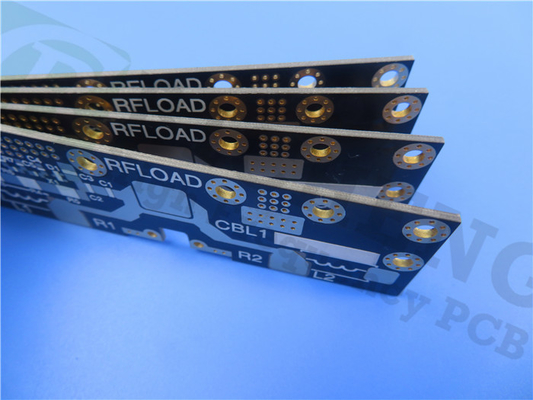

Wij zijn verheugd onze nieuw verscheepte PCB met RT/duroid 5880 materiaal te presenteren, speciaal ontworpen voor hoogfrequente en breedbandtoepassingen.Rogers RT/duroid 5880-laminaten zijn PTFE-composites versterkt met glasmicrofibersDe willekeurig georiënteerde microvezels helpen de uniformiteit van de dielectrische constante te behouden.Het maakt dit materiaal ideaal voor veeleisende RF-omgevingen.
Belangrijkste kenmerken
- Dielectrische constante: 2,2 met een strakke tolerantie van ±0,02 bij 10 GHz/23°C
- Dissipatiefactor: 0,0009 bij 10 GHz
- Temperatuurcoëfficiënt van dielectrische constante (TCDk): -125 ppm/°C
- Vochtopname: laag op 0,02%
- CTE (coëfficiënt van thermische uitbreiding):
- X-as: 31 ppm/°C
- Y-as: 48 ppm/°C
- Z-as: 237 ppm/°C
- Isotrope eigenschappen: zorgt voor een consistente prestatie in alle richtingen
Voordelen
- Eenvormige elektrische eigenschappen: handhaaft een consistent vermogen over een breed frequentiebereik.
- Bewerkbaarheid: gemakkelijk te snijden, te vormen en te bewerken om aan specifieke ontwerpbehoeften te voldoen.
- chemische weerstand: bestand tegen oplosmiddelen en reagentia die gewoonlijk worden gebruikt bij etsen en plating.
- Vochtbestendigheid: geschikt voor omgevingen met een hoog vochtgehalte, waardoor de betrouwbaarheid wordt gewaarborgd.
- Alom herkend materiaal: een bekende keuze voor hoogfrequente toepassingen.
- laag elektrisch verlies: biedt de laagste verlieskenmerken onder versterkte PTFE-materialen.
| NT1 gewassen NT1 gewassen | ||||||
| Vastgoed | NT1vervaardiging | De richting | Eenheden | Voorwaarde | Testmethode | |
| Dielectrische constante,εProces | 2.20 2.20±0.02 specs. |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Dielectrische constante,ε Ontwerp | 2.2 | Z. | N/A | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0004 0.0009 |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Thermische coëfficiënt ε | - 125 | Z. | ppm/°C | - 50°Ctot 150°C | IPC-TM-650 2.5.5.5 | |
| Volumeweerstand | 2 x 107 | Z. | Mohm cm | C/96/35/90 van de Commissie | ASTM D 257 | |
| Oppervlakteweerstand | 3 x 107 | Z. | Moehm. | C/96/35/90 van de Commissie | ASTM D 257 | |
| Specifieke warmte | 0.9623) | N/A | j/g/k (cal/g/c) |
N/A | Berekeningen | |
| Tensielmodule | Test op 23°C | Test bij 100°C | N/A | MPa ((kpsi) | Een | ASTM D 638 |
| 1070(156) | 450 ((65) | X | ||||
| 860(125) | 380 ((55) | Y | ||||
| De ultieme stress | 29(4.2) | 20(2.9) | X | |||
| 273.9) | 18(2.6) | Y | ||||
| De ultieme spanning | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Compressiemodule | 710(103) | 500(73) | X | MPa ((kpsi) | Een | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z. | ||||
| De ultieme stress | 27(3.9) | 22(3.2) | X | |||
| 29(5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z. | ||||
| De ultieme spanning | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z. | ||||
| Vochtopname | 0.02 | N/A | % | 0.62 " ((1.6mm) D48/50 | ASTM D 570 | |
| Warmtegeleidbaarheid | 0.2 | Z. | W/m/k | 80°C | ASTM C 518 | |
| Coëfficiënt van thermische uitbreiding | 31 48 237 |
X Y Z. |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | °CTGA | N/A | ASTM D 3850 | |
| Dichtheid | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Koperen schil | 31.2(5.5) | N/A | Plie ((N/mm) | 1 oz ((35 mm) EDC-folie na soldeervloeiing |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | N/A | N/A | N/A | UL 94 | |
| Loodvrij proces compatibel | - Ja, dat klopt. | N/A | N/A | N/A | N/A | |
PCB-stapeling
- Koperlaag 1: 35 μm
- RT/duroïde 5880 Kern: 0,254 mm (10 mil)
- Koperlaag 2: 35 μm
- RO4450F Prepreg Bondply: 0,101 mm (4 mil)
- RT/duroïde 5880 Kern: 0,787 mm (31 mil)
- Koperlaag 3: 35 μm
Details van de bouw
De afmetingen van de PCB's zijn 274,32 mm x 179,65 mm (± 0,15 mm) met een einddikte van 1,2 mm. Het ondersteunt een minimale sporen/ruimte van 5/5 mil en een minimale gatgrootte van 0,4 mm.Het afgewerkte koper weegt 1 oz (1.4 mils) voor zowel de binnenste als de buitenste lagen, met een via-platingdikte van 20 μm. De oppervlakte is van onderdompelingstenen, zonder zijde- of soldeermaskers aan beide zijden.Elk bord ondergaat 100% elektrische testen voor verzending om de kwaliteit te waarborgen.
Naleving en beschikbaarheid
De RT/duroid 5880 PCB is ontworpen om aan de strenge industriële normen te voldoen, met illustraties in het Gerber RS-274-X-formaat.het waarborgen van betrouwbaarheid en prestaties in verschillende toepassingenDit product is beschikbaar voor wereldwijde distributie, waardoor het wereldwijd toegankelijk is voor klanten.
Typische toepassingen
- breedbandantennes voor commerciële luchtvaart
- micro- en striplijncircuits
- Millimetergolftoepassingen
- Radarsystemen
- Leidssystemen
- Digitale radio-antennen van punt tot punt
Maak gebruik van de uitzonderlijke eigenschappen van de RT/duroid 5880 PCB om prestaties en betrouwbaarheid te verbeteren in uw hoogfrequente toepassingen, waardoor een betrouwbare werking in uitdagende omgevingen wordt gewaarborgd.
