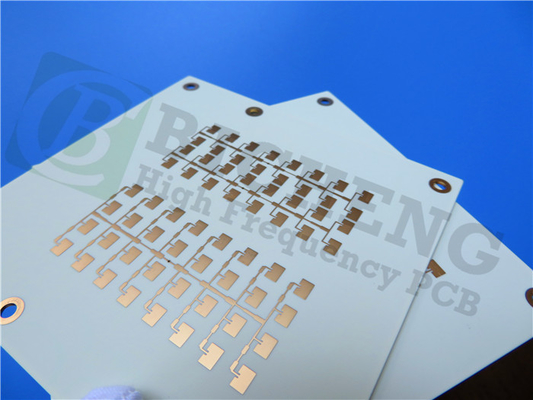

| Materiaal: | Rogers RO4730G3 Core | PCB-grootte: | 88.2 mm x 66,47 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Elektroless Nickel Immersion Gold (ENIG) |
| Aantal lagen: | 2-laag | PCB-dikte: | 0,8 mm |
| Markeren: | 30 mil pcb rogers,2-laag rogers ro4730g3,ENIG Oppervlakte Finished pcb rogers |
||
Inleiding
De Rogers RO4730G3 PCB is een geavanceerd koolwaterstof/keramisch/geweven glaslaminaat dat speciaal is ontworpen voor antenne toepassingen.goedkoop alternatief voor conventionele PTFE-gelamineerde materialenDe unieke harssystemen in RO4730G3 bieden de essentiële eigenschappen die nodig zijn voor een optimale antenneprestatie.RO4730G3 elimineert de noodzaak van speciale behandelingen die vereist zijn voor het bereiden van geplateerde doorlopende gaten op traditionele PTFE-laminaatDeze betaalbaarheid stelt ontwerpers in staat om zowel de kosten als de prestaties effectief te optimaliseren.
Kenmerken
De RO4730G3 beschikt over een dielectrische constante (Dk) van 3,0 ± 0,05 bij 10 GHz, samen met een lage dissipatiefactor van 0.0028De thermische coëfficiënt van Dk is 34 ppm/°C en het materiaal vertoont een thermische uitbreidingscoëfficiënt (CTE) die goed overeenkomt met koper, met waarden van 15,9 ppm/°C (X), 14,4 ppm/°C (Y),en 35.2 ppm/°C (Z). De temperatuur van de glazen overgang (Tg) bedraagt meer dan 280 °C, terwijl de ontbindingstemperatuur (Td) 411 °C per TGA bedraagt. Bovendien heeft RO4730G3 een warmtegeleidbaarheid van 0,45 W/mK,het waarborgen van een efficiënte warmteafvoer.
| Vastgoed | RO4730G3 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.0±0.5 | Z. | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| Dielectrische constante,ε Ontwerp | 2.98 | Z. | 1.7 GHz tot 5 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0028 | Z. | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| 2.5 GHz | |||||
| Thermische coëfficiënt ε | +34 | Z. | ppm/°C | -50 °C tot 150 °C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | < 0.4 | X, Y | mm/m | na etech +E2/150 °C | IPC-TM-650 2.4.39A |
| Volumeweerstand (0,030") | 9 x 107 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand (0,030") | 7.2 x 105 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| PIM | -165 | dBc | 50 ohm 0,060" | 43 dBm 1900 MHz | |
| Elektrische sterkte (0,030") | 730 | Z. | V/mil | IPC-TM-650 2.5.6.2 | |
| Buigkracht MD | 181 (26.3) | Mpa (kpsi) | NT1 geïsoleerd | ASTM D790 | |
| CMD | 139 (20.2) | ||||
| Moessure Absorptie | 0.093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
| Warmtegeleidbaarheid | 0.45 | Z. | W/mK | 50°C | ASTM D5470 |
| Coëfficiënt van thermische uitbreiding | 15.9 14.4 35.2 |
X Y Z. |
ppm/°C | -50 °C tot 288 °C | IPC-TM-650 2.4.4.1 |
| Tg | > 280 | °C | IPC-TM-650 2.4.24 | ||
| Td | 411 | °C | ASTM D3850 | ||
| Dichtheid | 1.58 | gm/cm3 | ASTM D792 | ||
| Koperen schil sterkte | 4.1 | Plie | 1 oz, LoPro EDC. | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
Voordelen
Dit dielektrische materiaal met lage verliezen is ontworpen met een laag profielfolie, wat leidt tot een verminderde passieve intermodulatie (PIM) en een laag invoegverlies.De unieke gesloten microsfeervuller draagt bij aan een lichte constructie, waardoor het materiaal ongeveer 30% lichter is dan traditionele PTFE/glaslaminaat.RO4730G3 biedt aanzienlijke flexibiliteit in het ontwerp en compatibiliteit met geautomatiseerde assemblageprocessen.
De lage thermische coëfficiënt van de dielektrische constante (TCDk) van minder dan 40 ppm/°C zorgt voor een consistente circuitprestatie over een temperatuurbereik.Het speciaal geformuleerde thermo-vasthoudende harssysteem zorgt voor een gemakkelijke fabricage en een betrouwbare platte door-gat (PTH) verwerkingsmogelijkheidBovendien is RO4730G3 milieuvriendelijk, compatibel met loodvrije processen en RoHS-conform.
Technische specificaties
De PCB is voorzien van een tweelaagse stijve stapel, bestaande uit:
Koperlaag 1: 35 μm
Rogers RO4730G3 Core: 0,762 mm (30 mil)
Koperlaag 2: 35 μm
De afmetingen van het bord zijn 88,2 mm x 66,47 mm (± 0,15 mm), met een afgewerkte borddikte van 0,8 mm. Het ondersteunt een minimale spoor/ruimte van 4/4 mil en een minimale gatgrootte van 0,4 mm.Het afgewerkte koper weegt 1 oz (1.4 mils) voor de buitenste lagen, en de via plating dikte is 20 μm. De oppervlakte is Electroless Nickel Immersion Gold (ENIG), met een wit zijderap aan de bovenkant en een groen soldeermasker.
Toepassingen
De Rogers RO4730G3 PCB is bijzonder geschikt voor toepassingen zoals cellulaire basisstationantennes.Het is een zeer geschikt product voor ingenieurs en ontwerpers in de telecommunicatie-industrie..
Beschikbaarheid
De Rogers RO4730G3 PCB is wereldwijd verkrijgbaar en voldoet aan de eisen van moderne antenne-toepassingen met zijn geavanceerde eigenschappen en gebruiksvriendelijke verwerkingsmethoden.
| PCB materiaal: | met een breedte van niet meer dan 50 mm |
| Aanduiding: | RO4730G3 |
| Dielectrische constante: | 3.0 ± 0,05 (proces) |
| 2.98 (ontwerp) | |
| Aantal lagen: | 1 laag, 2 laag, meerlaag |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Laminatiedichtheid ((laagprofiel koper): | 5.7mil ((0.145mm), 10.7mil ((0.272mm), 20.7mil ((0.526mm, 30.7mil ((0.780mm), 60.7mil ((1.542mm) |
| Laminatdikte ((ED Koper) | 20mil ((0,508mm), 30mil ((0,762mm), 60mil ((1,524mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling tin, onderdompeling zilver, OSP, enz. |
