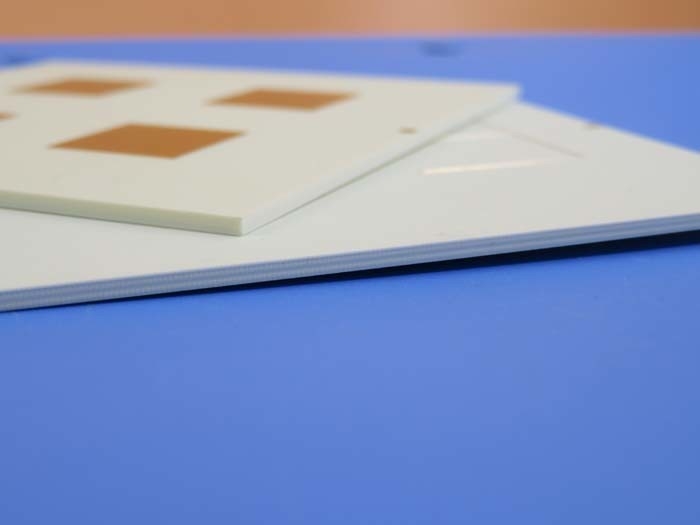

Rogers RO4003C High Frequency Circuit Board PCB 0,7 mm 4 laag ENIG

De Rogers RO4003C High Frequency PCB is ontworpen voor toepassingen die uitzonderlijke elektrische prestaties en makkelijke fabricage vereisen.Dit geavanceerde materiaal bevat geweven glasversterkt koolwaterstof/keramiek, die de elektrische eigenschappen van PTFE/geweven glas combineert met de verwerkingsvoordelen van epoxy/glascomposites.met inbegrip van de glazen stoffen van de soorten 1080 en 1674, alle varianten behouden strenge elektrische prestatiespecificaties voor laminaat.

RO4450F Bondply
De RO4450F bondply bestaat uit verschillende soorten op basis van de kernmaterialen van de RO4000-serie en is compatibel in meerlagige constructies met RO4000-laminaat.Een hoge postcuring Tg maakt RO4450F bondply een uitstekende keuze voor meerlagigen die sequentiële laminacties vereisen, omdat volledig geharde RO4450F bondply's meerdere laminactiecycli kunnen verwerkenBovendien kunnen volgens de vereisten voor FR-4-compatibele bindingen RO4450F-bindply en FR-4-bindply met lage stroom worden gecombineerd in niet-homogene meerlagige constructies met behulp van een enkele bindingscyclus.

Belangrijkste kenmerken

Dielectrische constante (Dk): 3,38 ± 0,05 bij 10 GHz
Dissipatiefactor: 0,0027 bij 10 GHz
Warmtegeleidbaarheid: 0,71 W/m/°K
Thermische coëfficiënt van dielectrische constante: +40 ppm/°C (operatiebereik: -50°C tot 150°C)
CTE in overeenstemming met koper: X-as: 11 ppm/°C, Y-as: 14 ppm/°C
Laag Z-as CTE: 46 ppm/°C
Glastransitie temperatuur (Tg): > 280 °C
Vochtopname: 0,06%

Voordelen

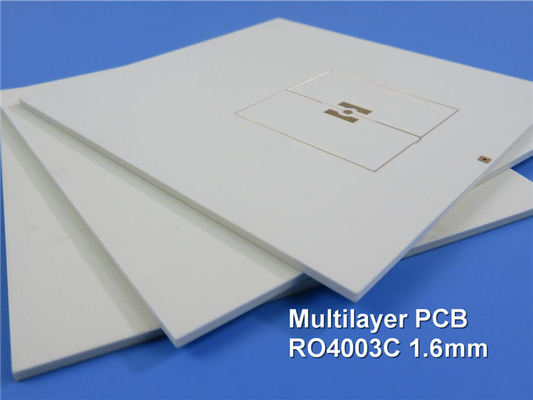

De RO4003C is ideaal voor multi-layer board (MLB) constructies, met uitstekende prestaties in complexe PCB-ontwerpen.waardoor lagere fabricagekosten mogelijk zijn in vergelijking met traditionele microgolflaminaatDeze combinatie van eigenschappen maakt het bijzonder geschikt voor toepassingen met een groot volume die betrouwbaarheid en efficiëntie tegen een concurrerende prijs vereisen.

Technische specificaties

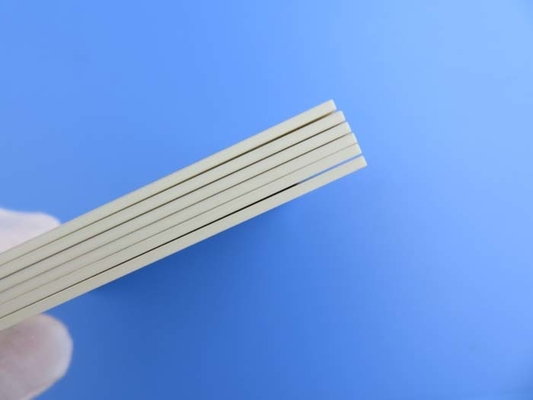

PCB-stapel: 4-lagig stijf PCB


Koperen_laag_1 - 35 μm
Rogers 4003C Core - 0,203 mm (8 mil)
Copper_layer_2 - 35 μm
RO4450F Bondply - 0,101 mm (4mil) *
Copper_layer_3 - 35 μm
Rogers 4003C Core - 0,203 mm (8 mil)
Copper_layer_4 - 35 μm

De afmetingen van het bord zijn 112 mm x 121 mm (± 0,15 mm), met een afgewerkte borddikte van 0,7 mm. Het ondersteunt een minimale spoor/ruimte van 5/6 mil en een minimale gatgrootte van 0,3 mm.Het afgewerkte koper weegt 1 oz (1.4 mils) voor zowel de buitenste als de binnenste laag, met een via-platingdikte van 20 μm. De oppervlakte is ENIG, met een witte zijderuimte aan de bovenkant en een groen soldeermasker.

Deze PCB ondersteunt een verscheidenheid aan toepassingen, waaronder cellulaire basisstation antennes en vermogen versterkers, RF identificatie tags, automotive radar en sensoren,en LNB's voor satellieten voor rechtstreekse uitzendingDe Rogers RO4003C PCB is wereldwijd verkrijgbaar en voldoet aan de behoeften van moderne hoogfrequente toepassingen met zijn geavanceerde materiaal eigenschappen en kosteneffectieve productiemethoden.
