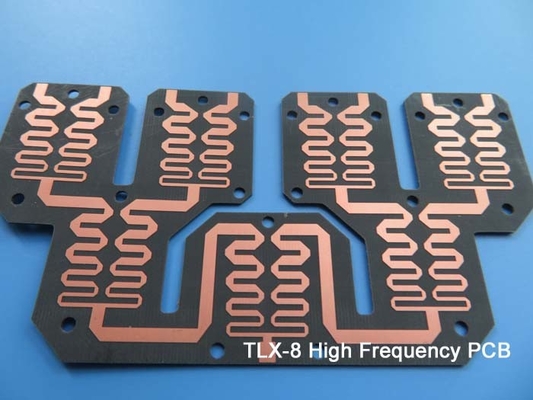

60mil TLX-8 PCB 2 laag onderdompeling goud starre circuits

MOQ:	1 stuks
Prijs:	USD9.99-99.99/PCS
Standaardverpakking:	Vacuümzakken+kartonnen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Materiaal:

TLX-8

PCB-grootte:

108.72 mm x 59,59 mm = 1 PCS, +/- 0,15 mm

Koperen gewicht:

1 oz (1,4 ml)

Oppervlakte afwerking:

Onderdompelingsgoud

Aantal lagen:

2-laag

PCB-dikte:

1.6mm

Markeren:

60mil onderdompeling goud stijve circuits

TLX-8 Immersion Gold Rigid Circuits

Onderdompeling Goud pcb 2 laag

Productbeschrijving

De TLX-8 is een PTFE glasvezel gelamineerd materiaal dat is ontworpen voor betrouwbare prestaties in een breed scala aan RF-toepassingen.De veelzijdigheid komt voort uit de beschikbaarheid van verschillende diktes en koper bekleding optiesDit materiaal is zeer geschikt voor microwaveconstructies met een laag laaggetal en biedt mechanische versterking voor gebruik in ernstige omgevingen zoals:

- Vibratie tijdens de lancering.
- Blootstelling aan hoge temperaturen in motormodules
- Stralingsrijke omgevingen in de ruimte
- Extreme mariene omstandigheden voor antennes van oorlogsschepen
- Breed temperatuurbereik voor hoogtemetersubstraten

Belangrijkste voordelen
- Uitstekende PIM-prestaties (passive intermodulation), gemeten bij minder dan -160 dBc
- Uitstekende mechanische en thermische eigenschappen
- lage en stabiele dielectrische constante (Dk)
- Dimensionaal stabiel met lage vochtopname
- Strikt gecontroleerde Dk
- lage dissipatiefactor (Df)
- UL 94 V0 ontvlambaarheid
- Geschikt voor microgolven met weinig lagen

TLX-8 Typische waarden
Vastgoed	Testmethode	Eenheid	Waarde	Eenheid	Waarde
DK @10 GHz	IPC-650 2.5.5.3		2.55		2.55
Df @1,9 GHz	IPC-650 2.5.5.5.1		0.0012		0.0012
Df @10 GHz	IPC-650 2.5.5.5.1		0.0017		0.0017
Dielectrische afbraak	IPC-650 2.5.6	kV	> 45	kV	> 45
Vochtopname	IPC-650 2.6.2.1	%	0.02	%	0.02
Flexurale sterkte (MD)	ASTM D 709	PSI	28,900	N/mm2
Flexurale sterkte (CD)	ASTM D 709	PSI	20,600	N/mm2
Tensile sterkte (MD)	ASTM D 902	PSI	35,600	N/mm2
Tensile sterkte (CD)	ASTM D 902	PSI	27,500	N/mm2
Verlenging bij breuk (MD)	ASTM D 902	%	3.94	%	3.94
Verlenging bij breuk (CD)	ASTM D 902	%	3.92	%	3.92
Young's Modulus (MD)	ASTM D 902	KPSI	980	N/mm2
Young's Modulus (CD)	ASTM D 902	KPSI	1,200	N/mm2
Young's Modulus (MD)	ASTM D 3039	KPSI	1,630	N/mm2
Poisson's ratio	ASTM D 3039		0.135	N/mm
Schilfsterkte ((1 oz. ed)	IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.)	IBS/lineaire inch	15	N/mm
Vervaardiging uit de Unie	IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.)	IBS/lineaire inch	17	N/mm
Peelsterkte ((1⁄2 oz.ed)	IPC-650 2.4.8.3 ((Verhoogde temperatuur.)	IBS/lineaire inch	14	N/mm
Peelsterkte ((1⁄2 oz.ed)	IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.)	IBS/lineaire inch	11	N/mm
Schilfsterkte ((1 oz. gewalst)	IPC-650 2.4.8 sec.5.2.2 ((Thermische spanning.)	IBS/lineaire inch	13	N/mm	2.1
Warmtegeleidbaarheid	ASTM F433/ASTM 1530-06	W/M*K	0.19	W/M*K	0.19
Dimensionele stabiliteit (MD)	IPC-650 2.4.39 sec.5.5 ((Na het bakken.)	mils/in.	0.06	mm/M
Dimensionale stabiliteit (CD)	IPC-650 2.4.39 sec.5.4 ((Na Bakken.)	mils/in.	0.08	mm/M
Dimensionele stabiliteit (MD)	IPC-650 2.4.39 sec.5.5 ((Thermische spanning.)	mils/in.	0.09	mm/M
Dimensionale stabiliteit (CD)	IPC-650 2.4.39 sec.5.5 ((Thermische spanning.)	mils/in.	0.1	mm/M
Oppervlakteweerstand	IPC-650 2.5.17.1 sec.5.2.1 ((Verhoogde temperatuur.)	Moehm.	6.605 x 10⁸	Moehm.	6.605 x 108
Oppervlakteweerstand	IPC-650 2.5.17.1 sec.5.2.1 ((Vochtigheidsconditie.)	Moehm.	3.550 x 10⁶	Moehm.	3.550 x 10⁶
Volumeweerstand	IPC-650 2.5.17.1 sec.5.2.1 ((Verhoogde temperatuur.)	Mohm/cm	1.110 x 10¹⁰	Mohm/cm	1.110 x 10¹⁰
Volumeweerstand	IPC-650 2.5.17.1 sec.5.2.1 ((Vochtigheidsconditie.)	Mohm/cm	1.046 x 1010	Mohm/cm	1.046 x 10¹⁰
CTE ((X-as)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	21	ppm/°C	21
CTE ((Y-as)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	23	ppm/°C	23
CTE ((Z-as)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	215	ppm/°C	215
Dichtheid ((Specific Gravity)	ASTM D 792	g/cm3	2.25	g/cm3	2.25
Td(2% gewichtsverlies)	IPC-650 2.4.24.6 ((TGA)	°C	535	°C
Td(5% gewichtsverlies)	IPC-650 2.4.24.6 ((TGA)	°C	553	°C
Brandbaarheidsklasse	UL-94		V-0		V-0

Technische specificaties

Elektrische eigenschappen
- Dielectrische constante @ 10 GHz: 2,55 ± 0.04
- Dissipatiefactor @ 10 GHz: 0.0018
- Oppervlakteweerstand (opgeheven temperatuur): 6,605 x 10^8 Mohm
- Oppervlakteweerstand (vochtigheidsvoorwaarden): 3,550 x 10^6 Mohm
- Volumeweerstand (verhoogde temperatuur): 1,110 x 10^10 Mohm/cm
- Volumeweerstand (vochtigheid): 1,046 x 10^10 Mohm/cm

Dimensionale stabiliteit
- MD na bakken: 0,06 mm/M (mls/in)
- CD na bakken: 0,08 mm/M (mls/in)
- MD Thermische spanning: 0,09 mm/M (mil/in)
- CD Thermische spanning: 0,10 mm/M (mils/in)

CTE (25-260 °C)
- X: 21 ppm/°C
- Y: 23 ppm/°C
- Z: 215 ppm/°C

Thermische eigenschappen
- 2% gewichtsverlies: 535 °C
- 5% gewichtsverlies: 553 °C

Chemische/fysieke eigenschappen
- Vochtopname: 0,02%
- Dielectrische breuk: > 45 kV
- Brandbaarheid: V-0 (UL-94)

60mil TLX-8 PCB 2 laag onderdompeling goud starre circuits 0

PCB-constructie
- 2-lagig stijf PCB
- Koperlaag 1: 35 μm
- Taconic TLX-8 Core: 1.524 mm (60 mil)
- Koperlaag 2: 35 μm
- Afmetingen van het bord: 108,72 mm x 59,59 mm ± 0,15 mm
- Minimaal spoor/ruimte: 5/5 mils
- Minimum gaatjesgrootte: 0,3 mm
- Dikte van het afgewerkte karton: 1,6 mm
- Gewicht van het afgewerkte koper: 1 oz (1,4 ml) op de buitenste lagen
- Via platingdikte: 20 μm
- Afwerking: onderdompeling goud
- Bovenzijde: wit
- Zilkscherm onderaan: geen
- Topsoldermasker: geen
- Onderste soldeermasker: geen
- 100% elektrische test vóór verzending

Beschikbaarheid
Wereldwijd

Typische toepassingen
- Radarsystemen
- Mobiele communicatie
- Microwave-testapparatuur
- Microwave-transmissieapparaten
- koppelers, splitters, combinatoren, versterkers en antennes
