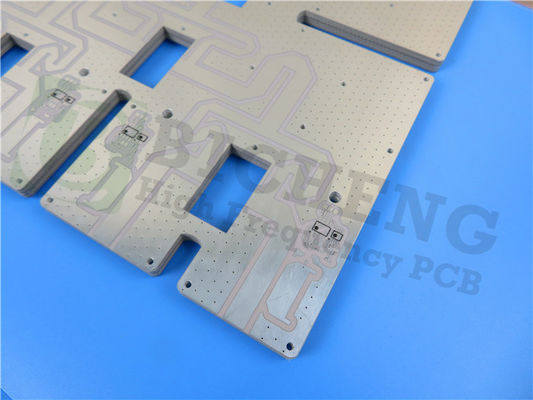

Rogers RT / Duroid 6002 PCB Grootte 130mm X 80mm 12PCS/6Typen

Dit hoogfrequente PCB is gebaseerd op het RT duroid 6002 substraat.Het maakt het de ideale keuze voor complexe, meerlaagse platenconstructies.

Kenmerken:
- Dielectrische constante (Dk) van 2,94 ± 0,04 voor een consistente hoogfrequente prestatie
- Ultralage dissipatiefactor van 0,0012 bij 10 GHz, met minimaal signaalverlies
- thermische coëfficiënt van Dk tot 12 ppm/°C, waardoor de stabiliteit bij temperatuurschommelingen wordt gewaarborgd
- thermische geleidbaarheid van 0,6 W/m/K en een lage CTE van 24 ppm/°C voor een betrouwbare prestatie
- Vochtabsorptie van slechts 0,02% voor uitzonderlijke dimensionale stabiliteit
- Uitstekende mechanische eigenschappen en een hoge Tg van 500°C voor robuuste, langdurige circuits

Voordelen:
- Geoptimaliseerd voor superieure hoogfrequente prestaties in veeleisende toepassingen
- Strakke diktebeheersing en CTE in het vlak, aangepast aan koper, maken betrouwbare meerlaagse ontwerpen mogelijk
- De lage uitgassing maakt het ideaal voor de ruimte en andere gevoelige omgevingen
- Uitzonderlijke dimensionale stabiliteit zorgt voor consistente elektrische kenmerken
- Robuuste constructie geschikt voor een breed scala van missie-kritische microgolf- en RF-systemen

Deze 2-laagse, 0,8 mm dikke PCB heeft 35 μm koperschichten, 0,3 mm minimale gatgrootte en een onderdompelingsgoud oppervlak.Dit PCB wordt uitgebreid getest om 100% elektrische integriteit te garanderen vóór verzending..

Ontgrendel het volledige potentieel van uw hoogfrequente ontwerpen met de Rogers RT/duroid 6002 PCB.radarsystemen, GPS antennes, en straalvormende netwerken.

Het ontgrendelen van de kracht van hoogfrequente toepassingen met Rogers RT/duroid 6002 PCB's

In de voortdurend evoluerende wereld van de magnetron en de RF-elektronica is de vraag naar hoogwaardige, betrouwbare en thermisch stabiele circuits nooit zo groot geweest.Als technologie de grenzen van de frequentie blijft verleggenIn het kader van de ontwikkeling van de technologieën voor het produceren van printplaten (PCB's) is de keuze van het printplaat-substraat een cruciale factor om de optimale prestaties van het systeem te garanderen.een met keramiek gevulde PTFE-laminaat dat als een game-changer in het hoogfrequente ontwerplandschap is ontstaan.

Dielektrische perfectie
De uitzonderlijke mogelijkheden van de RT/duroïde 6002 liggen ten grondslag aan de dielectrische eigenschappen, met een dielectrische constante (Dk) van 2,94 ± 0.04Dit materiaal biedt een opmerkelijke consistentie en precisie, die essentieel zijn voor het behoud van de signaalintegriteit in complexe, hoogfrequente circuits.Deze nauwe Dk-controle vertaalt zich in een verbeterde impedantie-matching., verminderde reflecties en verbeterde algemene circuitprestaties.

Even indrukwekkend is de ultralage dissipatiefactor (Df) van de RT/duroid 6002 van 0,0012 bij 10 GHz.Deze uitzonderlijk lage verliezen tangent zorgt ervoor dat signaal energie efficiënt wordt doorgegeven door het circuitDeze eigenschap is vooral cruciaal in toepassingen die een hoge verwerkingspositie of strenge eisen inzake thermisch beheer vereisen.

Thermische stabiliteit en betrouwbaarheid
De thermische eigenschappen van de RT/duroid 6002 onderscheiden hem verder als een primaire keuze voor hoogfrequente ontwerpen.Dit materiaal behoudt zijn dielectrische eigenschappen zelfs bij temperatuurschommelingen., die een consistent elektrisch vermogen biedt in een breed werkbereik.

De thermische stabiliteit wordt aangevuld door de indrukwekkende dimensionale stabiliteit van de RT/duroid 6002.met een CTE in het vlak die nauw aansluit bij koperDit voorkomt problemen zoals delaminatie, vervorming en thermische mismatch, die minder thermisch stabiele materialen kunnen plagen.

Mechanische robuustheid en milieuvriendelijkheid

De RT/duroid 6002 is ontworpen voor veeleisende toepassingen en beschikt over uitzonderlijke mechanische eigenschappen en milieuvastheid.dit laminaat kan de strengheid van hoge temperatuur verwerking en soldeer reflow weerstaan, waardoor het geschikt is voor een breed scala aan productietechnieken.

Bovendien onderstreept de lage vochtabsorptie van de RT/duroid 6002 van slechts 0,02% haar vermogen om dimensionale stabiliteit en elektrische prestaties te behouden in omgevingen met verschillende vochtigheidsniveaus.Dit attribuut, gecombineerd met de lage uitgassingskenmerken,het materiaal een ideale keuze maken voor ruimtevaart en andere kritieke toepassingen waar omgevingsfactoren de betrouwbaarheid van het circuit aanzienlijk kunnen beïnvloeden.

Nieuwe mogelijkheden ontgrendelen
De uitzonderlijke eigenschappen van het Rogers RT/duroid 6002 PCB-substraat openen een wereld van mogelijkheden voor hoogfrequente ontwerpen.en mechanische robuustheid maken het een natuurlijke keuze voor een breed scala aan toepassingen, met inbegrip van:

Antennen met een fasearray
Aard- en luchtradarsystemen
antennes voor een GPS-systeem
Elektrische achtervliegtuigen
Systemen voor het vermijden van botsingen van commerciële luchtvaartmaatschappijen
Beamforming netwerken

Door de prestatievoordelen van de RT/duroid 6002 te benutten, kunnen ontwerpers de grenzen verleggen van wat mogelijk is in de micro- en RF-techniek, en nieuwe grenzen openen in systeem efficiëntie,betrouwbaarheid, en de algemene mogelijkheden.

Conclusies
In de dynamische en voortdurend evoluerende wereld van de hoogfrequente elektronica, staat de Rogers RT/duroid 6002 op als een echte krachtpatser.Het is een uitstekende oplossing voor het ontwerpen van geavanceerde modellen.Door het volledige potentieel van dit geavanceerde PCB-substraat te benutten, kunnen ingenieurs nieuwe niveaus van prestaties, betrouwbaarheid en innovatie ontgrendelen.het weg effenen voor de volgende generatie hoogfrequente technologieën.
