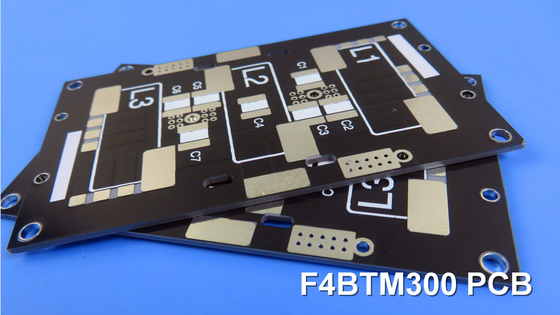

| Materiaal: | F4BTM300 | PCB-grootte: | 84.33 mm x 59,5 mm = 2Typen = 2PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
| Aantal lagen: | 2-laag | PCB-dikte: | 40 mil |
| Markeren: | F4BTM300 PCB onderdompeling goud,Hoogfrequente PCB-immersiegoold,40mil PCB onderdompeling goud |
||
In de snel evoluerende wereld van hoogfrequente elektronische systemen is de vraag naar betrouwbare en hoogwaardige printplaten (PCB's) nog nooit zo cruciaal geweest.een toonaangevende innovator op het gebied van geavanceerde materialen, heeft deze oproep beantwoord met de introductie van de F4BTM300, een baanbrekend tweelaags stijf PCB dat is ontworpen om de grenzen van microgolf-, RF- en radartechnologieën te verleggen.
Het hart van de F4BTM300 is Wanglings gepatenteerde dielectrische formulering, die naadloos glasvezelstof, nano-ceramische vulstoffen en polytetrafluorethyleen (PTFE) hars combineert.Deze wetenschappelijke aanpak van materiaaltechniek heeft geleid tot een laminaat dat indrukwekkende elektrische en thermische eigenschappen heeft, waardoor het een ideale keuze is voor een breed scala aan hoogfrequente toepassingen.
Ongeëvenaarde elektrische prestaties
De F4BTM300-serie is gebouwd op de basis van Wangling's beroemde F4BM dielectrische laag,Maar het neemt de prestaties naar nieuwe hoogten door de strategische integratie van hoog-dielectrische en lage verlies nano-ceramicaDeze innovatieve aanpak heeft geleid tot een dielektrische constante (Dk) van 3,0 bij 10 GHz,een opmerkelijke prestatie die ontwerpers in staat stelt om te werken met straktere circuit afmetingen en het bereiken van een hogere verpakking dichtheid zonder dat het signaal integriteit opofferen.
De uitzonderlijke Dk wordt aangevuld met een even indrukwekkende dissipatiefactor (Df) van slechts 0,0018 bij 10 GHz.Deze uitzonderlijk lage verlieskenmerken zorgen ervoor dat de signaaloverdracht via de F4BTM300 PCB efficiënt en goed bewaard blijft, waardoor energieverlies en thermisch beheer tot een minimum worden beperkt.
| Technische parameters van het product | Productmodellen en gegevensblad | ||||||
| Productkenmerken | Testomstandigheden | Eenheid | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
| Dielektrische constante (typisch) | 10 GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| Dielektrische constante tolerantie | / | / | ±0.06 | ±0.06 | ±0.06 | ±0.07 | |
| Verlies Tangent (typisch) | 10 GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20 GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| Dielectrische constante temperatuurcoëfficiënt | -55 °C tot 150 °C | PPM/°C | - 78 | - 75 | - 75 | - 60 | |
| Peelsterkte | 1 OZ F4BTM | N/mm | > 16 | > 16 | > 16 | > 16 | |
| 1 OZ F4BTME | N/mm | > 14 | > 14 | > 14 | > 14 | ||
| Volumeweerstand | Standaardvoorwaarde | MΩ.cm | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | |
| Oppervlakteweerstand | Standaardvoorwaarde | MΩ | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | |
| Elektrische sterkte (Z-richting) | 5 kW,500 V/s | KV/mm | > 26 | > 30 | > 32 | > 32 | |
| Afbrekingsspanning (XY-richting) | 5 kW,500 V/s | KV | > 34 | > 35 | > 40 | > 40 | |
| Coëfficiënt van thermische uitbreiding | XY-richting | -55°C tot 288°C | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
| Z-richting | -55°C tot 288°C | ppm/oC | 78 | 72 | 58 | 51 | |
| Thermische spanning | 260°C, 10s,3 keer | Geen ontlasten | Geen ontlasten | Geen ontlasten | Geen ontlasten | ||
| Wateropname | 20 ± 2 °C, 24 uur | % | ≤ 0.05 | ≤ 0.05 | ≤ 0.05 | ≤ 0.05 | |
| Dichtheid | Kamertemperatuur | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| Langdurige werktemperatuur | Hoog-laagtemperatuurkamer | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
| Warmtegeleidbaarheid | Z-richting | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
| PIM | Alleen van toepassing op F4BTME | dBc | ≤ 160 | ≤ 160 | ≤ 160 | ≤ 160 | |
| Ontvlambaarheid | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
| Materiële samenstelling | / | / | PTFE, glasvezel, nano-keramiek F4BTM gekoppeld aan ED-koperfolie, F4BTME gekoppeld aan omgekeerd behandelde (RTF) koperfolie. |
||||
Thermische weerstand en dimensionale stabiliteit
Hoogfrequente elektronische systemen werken vaak in veeleisende omgevingen, waar thermische stabiliteit en dimensionale nauwkeurigheid cruciale factoren zijn.De F4BTM300 PCB is ontworpen om op deze gebieden uit te blinken, met een lage thermische coëfficiënt van dielectrische constante (-78 ppm/°C) en een zorgvuldig gebalanceerde coëfficiënt van thermische uitbreiding (CTE) over de x-, y- en z-assen.
De CTE van 15 ppm/°C op de x-as, de CTE van 16 ppm/°C op de y-as en de CTE van 78 ppm/°C op de z-as zorgen ervoor dat het PCB dimensie stabiel blijft en het risico op vervorming of vervorming tot een minimum beperkt.ook wanneer het onderworpen is aan extreme temperaturen van -55°C tot 288°CDit niveau van thermische veerkracht is een game-changer voor ontwerpers.waardoor zij de F4BTM300 met vertrouwen kunnen integreren in hun meest veeleisende toepassingen zonder afbreuk te doen aan betrouwbaarheid of prestaties.
Geschikt voor hoogfrequente toepassingen
De mogelijkheden van de F4BTM300 PCB gaan veel verder dan de uitzonderlijke elektrische en thermische eigenschappen.om tegemoet te komen aan de specifieke behoeften van verschillende hoogfrequente toepassingen.
De F4BTM300 is gekoppeld aan elektrodeposited (ED) koperen folie, waardoor het een ideale keuze is voor toepassingen die geen strenge passieve intermodulatie (PIM) -prestaties vereisen.Deze variant biedt een uitstekende signaalintegratie, nauwkeurige lijncontrole en een laag geleiderverlies, waardoor het een ideale oplossing is voor een breed scala aan microgolf-, RF- en radarsystemen.
Aan de andere kant is de F4BTME300 gecombineerd met omgekeerd behandelde (RTF) koperen folie, wat een superieure PIM-prestatie, nauwkeurigere lijnbesturing en zelfs lager geleiderverlies biedt.Deze variant is vooral geschikt voor toepassingen waar PIM-mitigatie een cruciale vereiste is, zoals in faseverschuivers, vermogensafdelers, koppelers en combinatoren die worden gebruikt in antennes met een gefascieerde matrix en satellietcommunicatie.
| PCB materiaal: | PTFE / glasvezeldoek / nano-keramische vulstof | ||
| Aanduiding (F4BTM) | F4BTM | DK (10GHz) | DF (10 GHz) |
| F4BTM298 | 2.98±0.06 | 0.0018 | |
| F4BTM300 | 3.0±0.06 | 0.0018 | |
| F4BTM320 | 3.2±0.06 | 0.0020 | |
| F4BTM350 | 3.5±0.07 | 0.0025 | |
| Aantal lagen: | Eenzijdig, dubbelzijdig PCB, meerlagig PCB, hybride PCB | ||
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
| Dielectrische dikte (of totale dikte) | 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB-grootte: | ≤ 400 mm x 500 mm | ||
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. | ||
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz. | ||
Betrouwbaar en veelzijdig
Om de hoogste mate van betrouwbaarheid te garanderen, is de F4BTM300 PCB ontworpen en vervaardigd volgens de strenge normen van IPC-Klasse 2-kwaliteit.met een vochtopname van minder dan 0.05% en een ontvlambaarheid van UL-94 V0, onderstreept Wangling's toewijding om producten te leveren die bestand zijn tegen de strengheid van veeleisende omgevingen.
De veelzijdigheid van de F4BTM300 PCB wordt nog versterkt door de uitgebreide set van bouwdetails.en een minimale trace/ruimte van 4/6 mils, kan dit laminaat naadloos worden geïntegreerd in een breed scala aan hoogfrequente elektronische systemen, van microgolven en radar tot fasegevoelige antennes en satellietcommunicatie.
De toekomst van de microgolftechnologie
Aangezien de vraag naar hogere prestaties, grotere betrouwbaarheid en grotere miniaturisatie in hoogfrequente elektronische systemen blijft groeien,Het F4BTM300-PCB van Wangling is een baken van innovatieMet zijn ongeëvenaarde elektrische en thermische eigenschappen, op maat gemaakte varianten en onwrikbare toewijding aan kwaliteit, is de micro-wave-machine een van de meest bekende en meest succesvolle microwave-machines ter wereld.Dit baanbrekende laminaat zal nieuwe grenzen openen in microgolftechnologie., wat de weg vrijmaakt voor een toekomst van ongekende prestaties en betrouwbaarheid.
