| Materiaal: | RO4533 | PCB-grootte: | 85.89 mm x 161,45 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompeling zilver |
| Aantal lagen: | 2-laag | PCB-dikte: | 30 mil |
| Markeren: | Tweezijdige PCB,High Performance Circuit PCB's,Onderdompelings Zilveren PCB |
||
Dit is een geavanceerde oplossing die speciaal is ontworpen voor mobiele infrastructuur.glasversterkt koolwaterstof-gelamineerd biedt uitzonderlijke prestaties, gecontroleerde dielektrische constante, laag verlies en uitstekende passieve intermodulatie-respons.
De RO4533-laminaten zijn volledig compatibel met conventionele FR-4- en hoge temperatuurloze soldeerverwerking.tot afschaffing van de noodzaak van speciale behandelingen voor traditionele laminaten op basis van PTFEDit maakt het een kosteneffectief alternatief voor PTFE-antenne technologieën, terwijl ontwerpers zowel prijs als prestaties kunnen optimaliseren.RO4533-laminaat is verkrijgbaar in een halogeenvrije optie, die voldoen aan strenge milieunormen.
De harssystemen van RO4533 dielektrische materialen zijn zorgvuldig ontworpen om een ideale antenneprestatie te leveren.De coëfficiënten van thermische uitbreiding (CTEs) in de X- en Y-richtingen komen overeen met die van koperDeze laminaten hebben een hoge glazen overgangstemperatuur (Tg) van meer dan 280°C (536°F),resulterend in een lage CTE op de z-as en uitstekende betrouwbaarheid van de doorlopende gaten.
Belangrijkste kenmerken:
Dielectrische constante (Dk): 3,3 bij 10 GHz
Dissipatiefactor: 0,0025 bij 10 GHz
X-as CTE: 13ppm/°C, Y-as CTE: 11ppm/°C, Z-as CTE: 37ppm/°C
Tg > 280°C
Lage vochtopname: 0,02%
Thermische geleidbaarheid: 0,6 W/mk
| Vastgoed | RO4533 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielektrische constante, er proces | 3.3 ± 0.08 | Z. | - | 10 GHz/23°C 2,5 GHz | IPC-TM-650,2.5.5.5 |
| Dissipatiefactor | 0.002 | Z. | - | 2.5 GHz/23°C | IPC-TM-650, 2.5.5.5 |
| 0.0025 | 10 GHz/23°C | ||||
| PIM (typisch) | -157 | - | dBc | Geflecteerde 43 dBm geveegde tonen | Summitek 1900b PIM-analysator |
| Dielectrische sterkte | > 500 | Z. | V/mil | 0.51 mm | IPC-TM-650, 2.5.6.2 |
| Dimensionale stabiliteit | < 0.2 | X, Y | mm/m (mil/inch) | na het etsen | IPC-TM-650, 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 13 | X | ppm/°C | -55 tot 288°C | IPC-TM-650, 2.4.41 |
| 11 | Y | ||||
| 37 | Z. | ||||
| Warmtegeleidbaarheid | 0.6 | - | W/(m.K) | 80°C | ASTM C518 |
| Vochtopname | 0.02 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | > 280 | - | °C TMA | Een | IPC-TM-650, 2.4.24.3 |
| Dichtheid | 1.8 | - | gm/cm3 | - | ASTM D792 |
| Koperschil sterkte | 6.9 (1.2) | - | Lbs/in (N/mm) | 1 oz. EDC post soldeerfloat | IPC-TM-650, 2.4.8 |
| Ontvlambaarheid | Niet-FR | - | - | - | UL 94 |
| Loodvrij proces compatibel | - Ja, dat klopt. | - | - | - | - |
Voordelen:
Laag verlies, laag Dk en laag passief intermodulatie (PIM) -respons voor een breed scala aan toepassingen
Thermosetharsysteem compatibel met standaard PCB-fabricatieprocessen
Uitstekende dimensionale stabiliteit, waardoor een groter rendement op grotere paneldimensies mogelijk is
Eenvormige mechanische eigenschappen voor het behoud van de mechanische vorm tijdens de behandeling
Hoge thermische geleidbaarheid voor een verbeterde vermogenshandeling

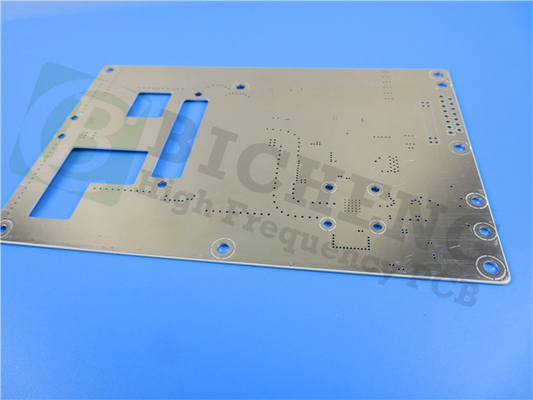

De PCB-stackup bestaat uit koperlaag 1, Rogers RO4533 Core en koperlaag 2. Koperschaal 1 heeft een dikte van 35 μm, wat zorgt voor efficiënte signaaloverdracht en robuuste geleiding.De kern van dit PCB bestaat uit Rogers RO4533 materiaalDit geavanceerde materiaal levert uitzonderlijke prestaties, een gecontroleerde dielectrische constante en een laag verlies, waardoor het ideaal is voor een breed scala aan toepassingen.Voltooiing van de stapel is koperlaag 2, ook met een dikte van 35 μm, die extra routemogelijkheden en een solide grondvlak biedt voor verbeterde signaalintegrititeit en elektromagnetische compatibiliteit.
De afmetingen van het bord zijn 85,89 mm x 161,45 mm (1 PCS), wat een compacte en veelzijdige vormfactor biedt voor verschillende toepassingen.De minimale afstand is 4/6 millimeter.De minimumgrootte van het gat is 0,3 mm, waardoor verschillende componenten en verbindingen kunnen worden geplaatst.Het bord bevat geen blinde vias, waardoor het productieproces wordt vereenvoudigd.
Het afgewerkte plaatje heeft een dikte van 0,8 mm, waardoor een evenwicht wordt bereikt tussen duurzaamheid en ruimtebeperkingen.voldoende geleidbaarheid en structurele ondersteuningDe dikte van de via-plating is 20 μm, wat zorgt voor betrouwbare elektrische verbindingen in het hele PCB.
Voor de oppervlakteafwerking maakt dit PCB gebruik van onderdompeling zilver, dat een uitstekende soldeerbaarheid en een vlak oppervlak biedt voor de montage van componenten.een duidelijke etikettering en identificatie van de onderdelenHet bovenste soldeermasker is groen en biedt bescherming tegen soldeerbruggen en zorgt voor een goede vorming van de soldeerverbinding.Het onderste soldeermasker wordt in dit geval niet aangebracht.
Om de kwaliteit en betrouwbaarheid te waarborgen, wordt elk PCB vóór verzending onderworpen aan een 100% elektrische test, waardoor wordt gegarandeerd dat alle verbindingen en circuits aan de vereiste specificaties voldoen.
In termen van PCB-statistieken bestaat dit bord uit 57 componenten en heeft het in totaal 137 pads. Onder deze pads zijn 92 door-gat pads, terwijl 45 top-surface-mount technology (SMT) pads zijn.De onderkant van de oppervlakte-montage pads zijn niet aanwezig in deze configuratieHet PCB bestaat uit 102 via's, die de verbinding tussen verschillende lagen en componenten vergemakkelijken.
| PCB materiaal: | Keramisch gevulde, glasversterkte koolwaterstoffen |
| Aanduiding: | RO4533 |
| Dielectrische constante: | 3.3 |
| Dissipatiefactor | 0.0025 10 GHz |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| De dikte van het laminaat: | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP enz. |
Foto's:Gerber RS-274-X
Kwaliteitsnorm:IPC-klasse 2
Beschikbaarheid:Dit PCB is beschikbaar voor wereldwijde verzending, zodat deze kwalitatief hoogwaardige oplossing gemakkelijk toegankelijk is.
Typische toepassingen:
antennes van basisstations voor cellulaire infrastructuur
WiMAX-antennennetwerken
Ervaar de uitzonderlijke prestaties en betrouwbaarheid van deze RO4533 PCB, ontworpen om te voldoen aan de veeleisende eisen van mobiele infrastructuur microstrip antennes.Verbeter je antenne met dit geavanceerde materiaal en ontsluit nieuwe mogelijkheden voor je draadloze communicatiesystemen.
