Introductie van onze nieuw verzonden printplaat met het RO4350B-materiaal, een geavanceerde oplossing voor hoogwaardige circuitontwerpen. Met zijn uitzonderlijke elektrische eigenschappen en kosteneffectieve productieproces is deze printplaat een ideale keuze voor een breed scala aan toepassingen.
RO4350B-laminaten bestaan uit gepatenteerde geweven glasvezelversterkte koolwaterstof/keramiek, die elektrische prestaties bieden die vergelijkbaar zijn met PTFE/geweven glasvezelmaterialen en de voordelen van epoxy/glasvezel op het gebied van fabricage. Deze laminaten zorgen voor een nauwkeurige controle over de diëlektrische constante (Dk) met behoud van lage verliezen, terwijl ze dezelfde verwerkingsmethoden gebruiken als standaard epoxy/glasvezellaminaten. In vergelijking met conventionele microgolf-laminaten zijn RO4350B-laminaten verkrijgbaar voor een fractie van de kosten en vereisen ze geen speciale doorvoertreatment of hanteringsprocedures zoals PTFE-gebaseerde materialen. Bovendien zijn ze UL 94 V-0-geclassificeerd, waardoor ze geschikt zijn voor actieve componenten en RF-ontwerpen met hoog vermogen.
Een van de belangrijkste voordelen van RO4350B-materiaal is de thermische uitzettingscoëfficiënt (CTE), die nauw aansluit bij die van koper. Dit kenmerk biedt uitstekende dimensionale stabiliteit, waardoor het een uitstekende keuze is voor gemengde diëlektrische meerlaagse printplaat (MLB) constructies. De lage Z-as CTE van RO4350B-laminaten zorgt voor een betrouwbare kwaliteit van de geplateerde doorvoeren, zelfs bij zware thermische schoktoepassingen. Bovendien heeft het materiaal een hoge glasovergangstemperatuur (Tg) van meer dan 280°C (536°F), waardoor de uitzettingskenmerken stabiel blijven gedurende het gehele temperatuurbereik van de printplaatverwerking.
Belangrijkste kenmerken:
- Diëlektrische constante (Dk): 3,48 +/- 0,05 bij 10 GHz/23°C
- Dissipatiefactor: 0,0037 bij 10 GHz/23°C
- Thermische geleidbaarheid: 0,69 W/m/°K
- X-as CTE: 10 ppm/°C, Y-as CTE: 12 ppm/°C, Z-as CTE: 32 ppm/°C
- Hoge Tg-waarde: >280°C
- Lage waterabsorptie: 0,06%
| RO4350B Typische Waarde |
| Eigenschap |
RO4350B |
Richting |
Eenheden |
Conditie |
Testmethode |
| Diëlektrische constante, ε Proces |
3,48±0,05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Clamped Stripline |
| Diëlektrische constante, ε Ontwerp |
3,66 |
Z |
|
8 tot 40 GHz |
Methode voor differentiële faselengte |
| Dissipatiefactor tan, δ |
0,0037
0,0031 |
Z |
|
10 GHz/23°C
2,5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische Coëfficiënt van ε |
+50 |
Z |
ppm/°C |
-50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volume weerstand |
1,2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakte weerstand |
5,7 x109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische sterkte |
31,2(780) |
Z |
Kv/mm(v/mil) |
0,51 mm(0,020") |
IPC-TM-650 2.5.6.2 |
| Trekmodulus |
16.767(2.432)
14.153(2.053) |
X
Y |
MPa(ksi) |
RT |
ASTM D 638 |
| Treksterkte |
203(29,5)
130(18,9) |
X
Y |
MPa(ksi) |
RT |
ASTM D 638 |
| Buigsterkte |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
<0,5 |
X,Y |
mm/m
(mil/inch) |
na etsen+E2/150°C |
IPC-TM-650 2.4.39A |
| Uitzettingscoëfficiënt |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C tot 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Thermische geleidbaarheid |
0,69 |
|
W/M/°K |
80°C |
ASTM C518 |
| Vochtgehalte |
0,06 |
|
% |
48 uur onderdompeling 0,060"
sample temperatuur 50°C |
ASTM D 570 |
| Dichtheid |
1,86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen peelsterkte |
0,88
(5,0) |
|
N/mm
(pli) |
na soldeerfloat 1 oz.
EDC Folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
(3)V-0 |
|
|
|
UL 94 |
| Compatibel met loodvrije processen |
Ja |
|
|
|
|

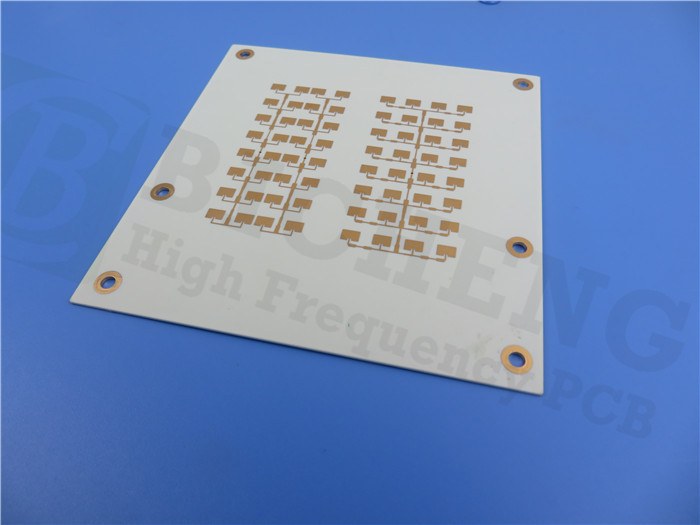

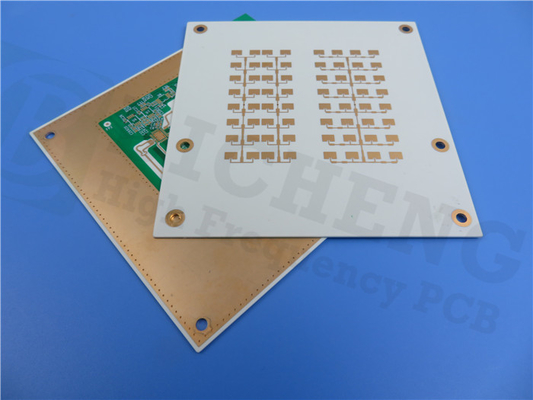

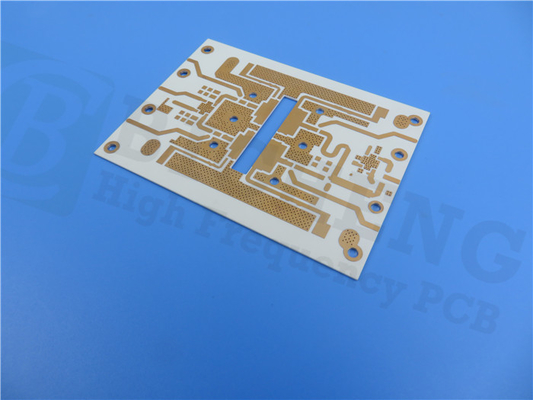

Deze printplaat is geoptimaliseerd voor prestaties en betrouwbaarheid, waardoor het een uitstekende keuze is voor diverse toepassingen. De stackup bestaat uit drie lagen: Koperlaag 1, Rogers RO4350B Kern en Koperlaag 2. Koperlaag 1 heeft een dikte van 35 μm, wat zorgt voor een solide en robuuste geleider voor efficiënte signaaloverdracht. In de kern van onze printplaat bevindt zich het Rogers RO4350B-materiaal met een dikte van 0,762 mm (30 mil). De stackup wordt voltooid door Koperlaag 2, die een dikte heeft van 20 μm. Deze laag fungeert als de onderste geleider en biedt extra routeringsmogelijkheden en een solide aardvlak voor verbeterde signaalintegriteit en elektromagnetische compatibiliteit.
Details printplaatconstructie:
- Afmetingen printplaat: 53,18 mm x 76,04 mm (1 ST), +/- 0,15 mm
- Minimale spoor/ruimte: 4/4 mils
- Minimale gatgrootte: 0,35 mm
- Geen blinde via's
- Afgewerkte dikte printplaat: 0,8 mm
- Afgewerkt koperafmeting: 1 oz (1,4 mils) buitenlagen
- Dikte via-plating: 20 μm
- Oppervlakteafwerking: Immersion silver
- Bovenste silkscreen: Nee
- Onderste silkscreen: Nee
- Bovenste soldeermasker: Nee
- Onderste soldeermasker: Nee
- 100% elektrische test uitgevoerd voor verzending
Statistieken printplaat:
- Componenten: 12
- Totaal pads: 65
- Doorvoerpads: 33
- Bovenste SMT-pads: 32
- Onderste SMT-pads: 0
- Via's: 31
- Netten: 3
Geleverde tekeningen: Gerber RS-274-X
Kwaliteitsstandaard: IPC-Klasse-2
Beschikbaarheid: Deze printplaat is beschikbaar voor wereldwijde verzending, wat gemakkelijke toegang tot deze hoogwaardige oplossing garandeert.
Typische toepassingen:
- Antennes en eindversterkers voor mobiele basisstations
- RF-identificatielabels
- Automotive radar en sensoren
- LNB's voor directe satellietsignalen
Met zijn uitzonderlijke elektrische eigenschappen, kosteneffectiviteit en compatibiliteit met diverse toepassingen is onze RO4350B printplaat een betrouwbare keuze voor hoogwaardige circuitontwerpen. Ervaar de voordelen van dit geavanceerde materiaal en breng uw elektronische projecten naar een hoger niveau.
