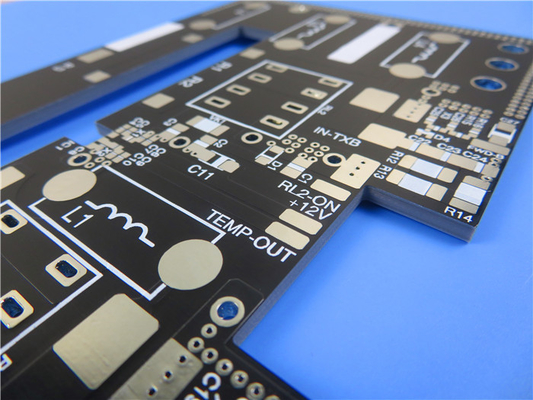

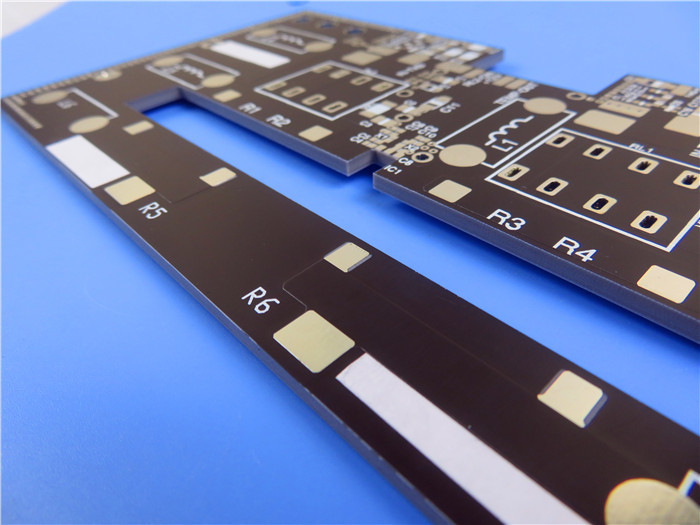

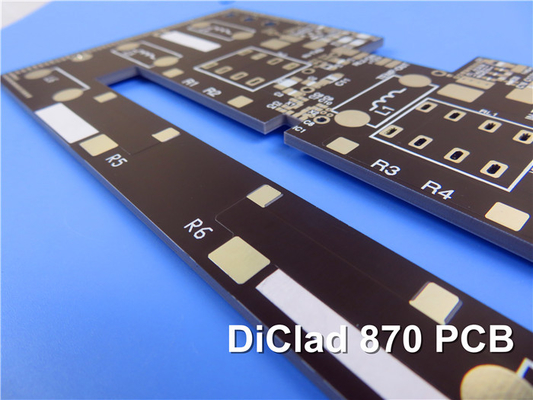

2 laag DiClad 870 RF PCB 5mil 0.2mm ENIG Geen soldermasker

Vandaag introduceren we een nieuw geleverd PCB gebaseerd op DiClad 870 laminaat.

Inleiding van DiClad 870:

Rogers DiClad 870-laminaat is geweven glasvezelversterkt, op PTFE gebaseerd composiet dat een lagere dielektrische constante biedt voor gebruik als printplaatsubstraten.Door minder lagen van geweven glasvezel en een hoger percentage PTFE-gehalte, de DiClad 870-laminaat biedt lagere dielektrische constanten (Dk) en dissipatiefactoren bij een vergelijkbare dikte als andere laminaat in de DiClad-serie.De geweven glasvezelversterking in DiClad 870 biedt een grotere dimensionale stabiliteit dan niet-geweven glasvezelversterkte PTFE-gelamineerde laminaten met vergelijkbare diëlektrische constantenDe gecoate glasvezellagen in DiClad 870-materialen zijn in dezelfde richting uitgelijnd.

Kenmerken:

Dielectrische constante (Dk) van 2,33 bij 10 GHz en 1 MHz, 50% RH
Dissipatiefactor 0,0013 bij 10 GHz, 0,0009 bij 1 MHz, 50% RH
Vochtopname 0,02%
CTE in X-as van 17 ppm/°C, Y-as van 29 ppm/°C en Z-as van 217 ppm/°C
Koperen schil sterkte van 14 lbs/in
UL 94-V0 Ontvlambaarheid
NASA-uitgassing: Totaal massaverlies van 0,01% Verzamelde vluchtige stoffen van 0,01% Waterdamp hersteld van 0,01%

Voordelen:

Extremely Low Loss Tangent
Uitstekende dimensionale stabiliteit
Uniformiteit van de productprestaties
Elektrische eigenschappen zijn over de frequentie heen zeer uniform
Consistente mechanische prestaties
Uitstekende chemische weerstand
Laagste vochtopname onder PTFE-composites
Stabiel Dk over een breed frequentiebereik
Laag Dk ondersteunt bredere lijnbreedtes voor lager invoegverlies

PCB Stackup:
De PCB-stack-up voor het DiClad 870-laminaat is een 2-lagig stijf ontwerp. Het bestaat uit 35 μm koperschichten aan de bovenkant en onderkant, met een 0,127 mm (5 mil) dikke DiClad 870 dielectrische laag ertussen.

PCB-constructie:
De afmetingen van het bord zijn 63,44 mm x 49,5 mm, met een tolerantie van ±0,15 mm. De minimale trace/ruimte vereiste is 4/5 mils, en de minimale gaatengrootte is 0,20 mm.Er zijn geen blinde vias gebruikt in het ontwerpDe afgeronde plaatdikte is 0,2 mm en het kopergewicht op de buitenste lagen is 1 oz (1,4 mils).Op het bord wordt geen zijde- of soldeermasker gebruikt.

PCB-statistieken

Deze PCB heeft in totaal 4 componenten. Er zijn in totaal 8 pads, waarvan 5 door-gat en 3 bovenkant SMT. Het bevat ook 10 via's en 1 net.

Foto's:De afbeeldingen voor deze PCB zijn in Gerber RS-274-X-formaat.

Geaccepteerde standaard:Het PCB wordt vervaardigd volgens de IPC-Klasse-2-norm.

Beschikbaarheid:Dit PCB is wereldwijd verkrijgbaar.

Typische toepassingen:
Netwerken voor radarvoeding
Commerciële netwerken met een gefascieerde matrix
antennes voor basisstations met een laag verlies
Stelsels voor begeleiding
Digitale radio-antenne
Filters, koppelingen, LNA's
