Rogers CLTE-XT laminaat is een composietmateriaal dat micro-dispergeerde keramische vulstof, PTFE en geweven glasvezelversterking combineert.Voor een uitzonderlijke prestatie bestemdDe CLTE-XT biedt het laagste inbrengverlies en de hoogste dimensionale stabiliteit in zijn klasse.
Kenmerken:
Dielectrische constante (DK) van 2,79 tot 2,94 bij 10 GHz, 23°C @ 50% RH
Dissipatiefactor van 0,0010 bij 10 GHz, 23°C @ 50% RH
X-as CTE van 12,7ppm/°C, Y-as CTE van 13,7ppm/°C, Z-as CTE van 40,8ppm/°C
Afbraaktemperatuur (Td) 539°C
Thermische coëfficiënt van dielektrische constante van -8 ppm/°C
Maximale dielectrische constante tolerantie in de CLTE-familie (+/- 0,03)
Lage vochtopname van 0,02%
Voordelen:
Hoog geplateerde betrouwbaarheid
Consistente prestaties in verschillende productiepartijen
Verminderde stroombaanverliezen met behoud van dimensionale stabiliteit
Stabiel dielectrisch constant bij temperatuurvariaties, waardoor de spanning op keramische actieve apparaten wordt verminderd
| Eigenschappen |
CLTE-XT |
Eenheden |
Testomstandigheden |
Testmethode |
| Elektrische eigenschappen |
| Dielectrische constante |
2.94 |
- |
23 ̊C @ 50% RH |
10 GHz |
IPC TM-650 2.5.5.5 |
| Dissipatiefactor |
0.0010 |
- |
23 ̊C @ 50% RH |
10 GHz |
IPC TM-650 2.5.5.5 |
| Dielektrische constante (ontwerp) |
2.93 |
- |
C-24/23/50 |
10 GHz |
Fase-lengte van het micro-stripsverschil |
| Thermische coëfficiënt van dielectrische constante |
-8 |
ppm/ ̊C |
-50°C tot 150°C |
10 GHz |
IPC TM-650 2.5.5.5 |
| Volumeweerstand |
4.25x108 |
Mohm-cm |
C-96/35/90 |
- |
IPC TM-650 2.5.17.1 |
| Oppervlakteweerstand |
2.49x108 |
Moehm. |
C-96/35/90 |
- |
IPC TM-650 2.5.17.1 |
| Elektrische sterkte (dielektrische sterkte) |
1000 |
V/mil |
- |
- |
IPC TM-650 2.5.6.2 |
| Dielectrische afbraak |
58 |
kV |
D-48/50 |
X/Y richting |
IPC TM-650 2.5.6 |
| PIM (alleen voor antennes) |
- |
dBc |
- |
50 ohm
0.060" |
43 dBm 1900 MHz |
| Thermische eigenschappen |
| Afbraaktemperatuur (Td) |
539 |
̊C |
2 uur @ 105 ̊C |
5% gewichtsverlies |
IPC TM-650 2.3.40 |
| Coëfficiënt van thermische uitbreiding - x |
12.7 |
ppm/ ̊C |
- |
-55 °C tot 288 °C |
IPC TM-650 2.4.41 |
| Coëfficiënt van thermische uitbreiding - y |
13.7 |
ppm/ ̊C |
- |
-55 °C tot 288 °C |
IPC TM-650 2.4.41 |
| Coëfficiënt van thermische uitbreiding - z |
40.8 |
ppm/ ̊C |
- |
-55 °C tot 288 °C |
IPC TM-650 2.4.41 |
| Warmtegeleidbaarheid |
0.56 |
W/(m.K) |
- |
z-richting |
ASTM D5470 |
| Tijd voor delaminatie |
> 60 |
minuten |
zoals ontvangen |
288 ̊C |
IPC TM-650 2.4.24.1 |
| Mechanische eigenschappen |
| Koperschilfsterkte na thermische stress |
1.7
(9) |
N/mm (lbs/in) |
10s @ 288 ̊C |
35 μm folie |
IPC TM-650 2.4.8 |
| Flexurale sterkte (MD, CMD) |
40.740 jaar.0
5.9, 5.8) |
MPa (ksi) |
25 ̊C 3 ̊C |
- |
ASTM D790 |
| Treksterkte (MD, CMD) |
29.0- Ik ben 25.5
(4.2, 3.7) |
MPa (ksi) |
23C/50RH |
- |
ASTM D638 |
| Flex Modulus (MD. CMD) |
3247, 3261
(471, 473) |
MPa (ksi) |
25C 3C |
- |
ASTM D790 |
| Dimensionale stabiliteit (MD, CMD) |
-Nee.37-0.67 |
mm/m |
4 uur bij 105 ̊C |
- |
IPC-TM-650 2.4.39a |
| Fysieke eigenschappen |
| Ontvlambaarheid |
V-0 |
- |
- |
C48/23/50 en C168/70 |
UL 94 |
| Vochtopname |
0.02 |
% |
E1/105+D24/23 |
- |
IPC TM-650 2.6.2.1 |
| Dichtheid |
2.17 |
g/cm3 |
C-24/23/50 |
- |
ASTM D792 |
| Specifiek warmtevermogen |
0.61 |
J/g ̊K |
2 uur bij 105 ̊C |
- |
ASTM E2716 |
| NASA-uitgassing |
0.02 / 0.00 |
% |
|
TML/CVCM |
ASTM E595 |

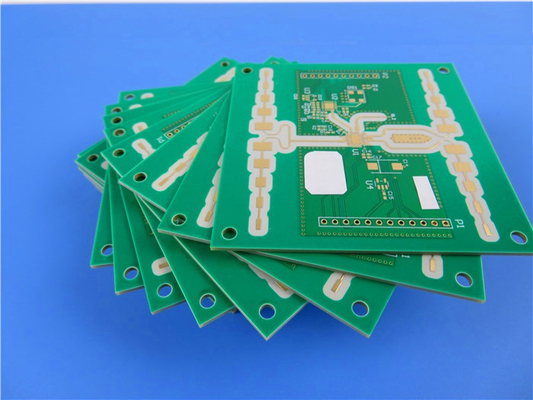

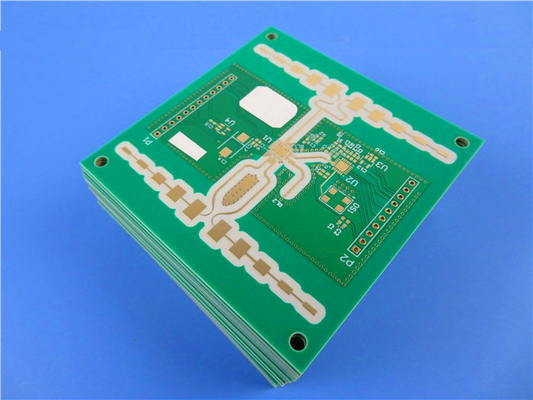

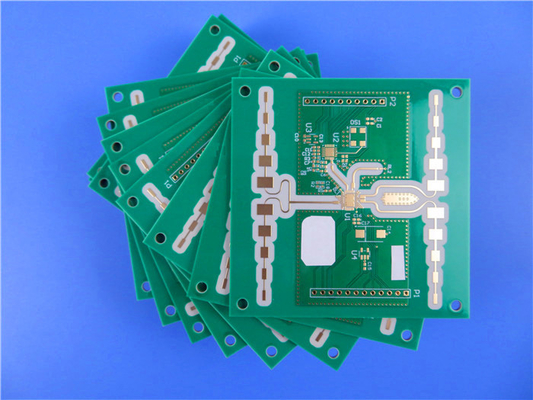

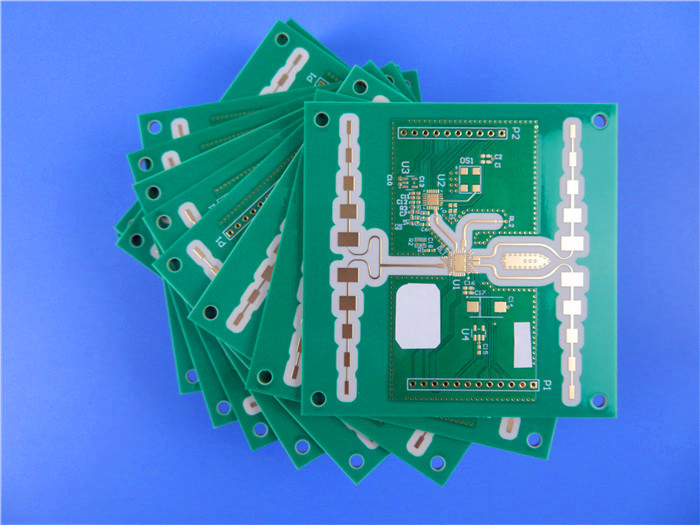

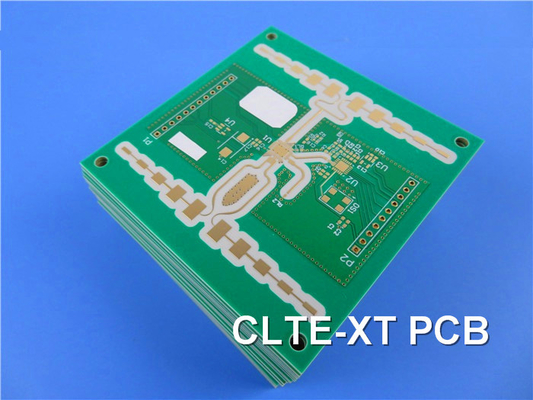

PCB Stackup:
2-laag rigide PCB's
Koperen_laag_1 - 35 μm
Rogers CLTE-XT Core - 0,762 mm (30 mil)
Copper_layer_2 - 35 μm
De PCB-constructiedetails voor deze High-Performance PCB zijn als volgt:
De afmetingen van het bord zijn 42,91 mm x 108,31 mm, met een tolerantie van +/- 0,15 mm voor een enkel stuk.,de compatibiliteit met een breed scala aan componenten te waarborgen.
Het plaatje bevat geen blinde vias, waardoor het productieproces vereenvoudigd wordt.De buitenste lagen hebben een kopergewicht van 1 oz (gelijk aan 1.4 mils), waardoor een goede elektrische geleidbaarheid en warmteafvoer worden gewaarborgd.
De via plating dikte is 20 μm, waardoor betrouwbare verbindingen in het hele bord worden gewaarborgd.De bovenste zijdeplaat is zwart gedruktDe onderkant van het zijdefilter is niet opgenomen in dit PCB-ontwerp.
De bovenste en onderste soldeermaskers worden niet toegepast in dit specifieke PCB. Dit kan echter worden aangepast op basis van specifieke vereisten.een 100% elektrische test wordt uitgevoerd op elk PCB om de functionaliteit en naleving van de kwaliteitsnormen te waarborgen;.
In termen van PCB-statistieken omvat dit PCB in totaal 21 componenten. Er zijn in totaal 68 pads, waarvan 41 through-hole pads en 27 top surface mount technology (SMT) pads zijn.Er zijn geen onderste SMT pads in dit ontwerpHet PCB bestaat uit 65 via's, die verbindingen tussen verschillende lagen vergemakkelijken.
De kwaliteitsstandaard voor dit PCB is IPC-Klasse 2, die de betrouwbaarheid en naleving van de industriestandaarden garandeert.een algemeen geaccepteerd formaat in de PCB-industrieDe CLTE-XT High-Performance PCB is wereldwijd verkrijgbaar en zorgt voor toegankelijkheid voor ingenieurs en fabrikanten in verschillende gebieden.
| PCB materiaal: |
Keramische/PTFE-microgolfcomposite |
| Aanduiding: |
CLTE-XT |
| Dielectrische constante: |
2.94 |
| Aantal lagen: |
Eenzijdig PCB, dubbelzijdig PCB, meerlagig PCB, hybride PCB |
| Dielectrische dikte: |
5.1mil ((0,130mm), 9.4mil (0,239mm), 20mil (0,508mm), 25mil ((0,635mm), 30mil ((0,762mm), 40mil ((1,016mm), 45mil ((1,143mm), 59mil ((1,499mm), 60mil ((1,524mm) |
| Koperen gewicht: |
1 oz (35 μm), 2 oz (70 μm) |
| PCB-grootte: |
≤ 400 mm x 500 mm |
| Soldeermasker: |
Groen, zwart, blauw, rood, geel, enz. |
| Afwerking van het oppervlak: |
Onderdompelingsgoud, HASL, onderdompeling zilver, onderdompeling tin, ENEPIG, Bare koper, OSP, Pure gold plated etc. |
Een aantal typische toepassingen:
Geavanceerde rijhulpsystemen (ADAS)
Patch-antennes
Fase-array-antennen
Versterkers
Ground-based en airborne communicatie- en radarsystemen
