TMM6 25mil Microwave PCB Custom PCB Board Immersion Zilver

TMM6 25mil Microwave PCB Custom PCB Board Immersion Zilver

MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
TMM6
PCB-grootte:
560,04 mm x 53,18 mm = 1 PCS, +/- 0,15 mm
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Afwerking van het oppervlak:
Onderdompeling zilver
Aantal lagen:
2-laag
PCB-dikte:
25 mil
Markeren:

25mil microwave pcb

,

Onderdompeling zilver microwave PCB

,

Custom PCB Board Microwave PCB

Productbeschrijving

Een nieuw verschenen PCB gebaseerd op TMM6 materiaal.is een geavanceerd keramisch thermoset polymeercomposite dat is ontworpen om betrouwbaarheid en prestaties te bieden voor hooggeplateerde door-gat strip-lijn- en micro-stripsTMM6 biedt de voordelen van zowel keramische als traditionele PTFE-microgolfcircuitlaminaat, waardoor de behoefte aan gespecialiseerde productietechnieken die gewoonlijk met deze materialen worden geassocieerd, wordt weggenomen.met een unieke dielectrische constante (Dk) in vergelijking met andere materialen in de productfamilie, TMM6 stelt een nieuwe standaard in microgolf PCB-technologie.



Belangrijkste kenmerken:

- Een dielectrische constante (Dk) van 6,0 +/- 0,08 bij 10 GHz zorgt voor een precieze signaalverspreiding.
- Dissipatiefactor van 0,0023 bij 10 GHz minimaliseert signaalverlies voor optimale prestaties.
- De thermische coëfficiënt Dk van -11 ppm/°K zorgt voor een uitzonderlijke thermische stabiliteit.
- Coëfficiënt van de thermische uitbreiding gelijk aan koper voor betrouwbare werking.
- Afbraaktemperatuur (Td) van 425 °C TGA zorgt voor weerstand tegen hoge temperaturen.
- Met een warmtegeleidbaarheid van 0,72 W/mk is een efficiënte warmteafvoer mogelijk.
- Verkrijgbaar in een dikte van 0,0015 tot 0,500 inch, met veelzijdigheid in ontwerp.



Voordelen:

De TMM6 PCB biedt een reeks voordelen die de betrouwbaarheid en functionaliteit ervan verbeteren:
- Mechanische eigenschappen, die bestand zijn tegen kruipen en koude stroming, waardoor lange duurzaamheid wordt gewaarborgd.
- bestand tegen verwerkingschemische stoffen, waardoor schade tijdens de fabricage wordt verminderd.
- Gebaseerd op een thermoset hars, waardoor betrouwbare draadbinding mogelijk is.
- Compatibel met alle gebruikelijke PCB-processen, waardoor het veelzijdig en gemakkelijk te bedienen is.



Vastgoed TMM6 De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 6.0±0.08 Z.   10 GHz IPC-TM-650 2.5.5.5
Dielectrische constante,ε Ontwerp 6.3 - - 8 GHz tot 40 GHz Differentiële faselengte methode
Dissipatiefactor (proces) 0.0023 Z. - 10 GHz IPC-TM-650 2.5.5.5
Thermische coëfficiënt van dielectrische constante - 11 - ppm/°K -55°C-125°C IPC-TM-650 2.5.5.5
Isolatieweerstand > 2000 - - Wat is er? C/96/60/95 van de Commissie ASTM D257
Volumeweerstand 2 x 10^8 - Mohm.cm - ASTM D257
Oppervlakteweerstand 1 x 10^9 - Moehm. - ASTM D257
Elektrische sterkte ((diëlektrische sterkte) 362 Z. V/mil - IPC-TM-650 methode 2.5.6.2
Thermische eigenschappen
Afbraak in temperatuur ((Td) 425 425 °CTGA - ASTM D3850
Coëfficiënt van thermische uitbreiding - x 18 X ppm/K 0 tot 140 °C ASTM E 831 IPC-TM-650, 2.4.41
Coëfficiënt van thermische uitbreiding - Y 18 Y ppm/K 0 tot 140 °C ASTM E 831 IPC-TM-650, 2.4.41
Coëfficiënt van thermische uitbreiding - Z 26 Z. ppm/K 0 tot 140 °C ASTM E 831 IPC-TM-650, 2.4.41
Warmtegeleidbaarheid 0.72 Z. W/m/K 80 °C ASTM C518
Mechanische eigenschappen
Koperschilfsterkte na thermische stress 5.7 (1.0) X, Y Lb/inch (N/mm) na soldeerfloat 1 oz. EDC IPC-TM-650 methode 2.4.8
Flexurele sterkte (MD/CMD) 15.02 X, Y KPSI Een ASTM D790
Flexurale module (MD/CMD) 1.75 X, Y MPSI Een ASTM D790
Fysieke eigenschappen
Vochtopname (2X2) 1.27 mm (0,050") 0.06 - % D/24/23 ASTM D570
3.18 mm (0,125") 0.2
Specifieke zwaarte 2.37 - - Een ASTM D792
Specifieke warmtecapaciteit 0.78 - J/g/K Een Berekeningen
Loodvrij proces compatibel - Jawel. - - - -



PCB-stapeling en constructie Details:

Deze PCB is voorzien van een tweelaagse rigide PCB-stackup, die eenvoud en veelzijdigheid biedt.
- Copper_layer_1: 35 μm voor efficiënte signaalgeleiding.
- Rogers TMM6 Core: 0,635 mm (25 mil) voor optimale elektrische eigenschappen.
- Copper_layer_2: 35 μm voor een consistente signaalprestatie.



Met een bordgrootte van 56,04 mm x 53,18 mm wordt elk PCB vervaardigd met een strakke tolerantie van +/- 0,15 mm, waardoor consistente afmetingen worden gewaarborgd.De minimale trace/space capaciteit van 4/4 mils maakt het mogelijk om ingewikkelde circuits te ontwerpen en efficiënt te routerenDe minimale gatgrootte van 0,3 mm zorgt voor veelzijdigheid voor de plaatsing van componenten.



De afgeronde plaatdikte van 0,7 mm zorgt voor een evenwicht tussen duurzaamheid en compactheid.uitstekende geleidbaarheid en signaalintegriteitMet een via-platingdikte van 20 μm worden betrouwbare elektrische verbindingen in het hele PCB gevormd.De oppervlakteafwerking van onderdompeling zilver verbetert de geleidbaarheid en beschermt tegen oxidatieHoewel er geen bovenste of onderste zijde- of soldeermasker is, biedt dit een schoon en onbelemmerd PCB-oppervlak.



Om de hoogste kwaliteit te garanderen, ondergaat elk PCB een 100% elektrische test voor verzending, om te garanderen dat het voldoet aan strenge prestatienormen.De TMM6 Thermoset Microwave PCB is klaar om uw elektronische ontwerpen met betrouwbaarheid te ondersteunen, precisie en efficiënte signaaloverdracht.



PCB materiaal: Keramische, koolwaterstofhoudende, thermosettende polymeercomposites
Aanduiding: TMM6
Dielectrische constante: 6
Aantal lagen: Dubbele laag, meerlaag, hybride PCB
Koperen gewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
De dikte van het laminaat: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm)
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Bare koper, HASL, ENIG, OSP, onderdompeling tin, onderdompeling zilver, zuiver verguld enz.



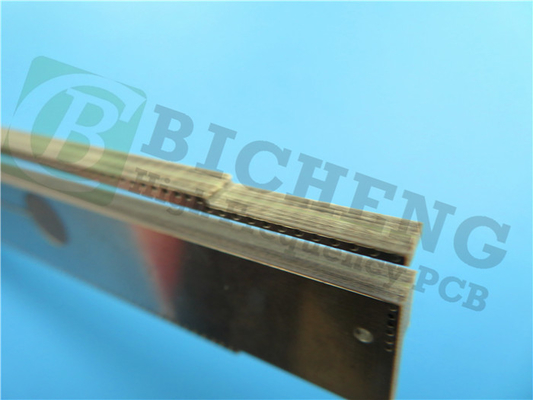

TMM6 25mil Microwave PCB Custom PCB Board Immersion Zilver 0



PCB-statistieken

- Componenten: 16
- Totaal pads: 33
- Door het gat pads: 23
- Top SMT Pads: 10
- Onderste SMT-pads: 0
- Vias: 15.
- Netten: 3



Kunstwerk en kwaliteit:

Dit PCB wordt geleverd met Gerber RS-274-X-afbeelding, die voldoet aan de IPC-Klasse-2-kwaliteitsnorm.



Typische toepassingen:

Het TMM6 PCB is geschikt voor een breed scala aan toepassingen, waaronder:


- RF- en microgolfcircuits
- Versterkers en combinatoren van vermogen
- Filters en koppelingen
- Satellietcommunicatiesystemen
- Global Positioning Systems (GPS) antennes
- Patch antennes.
- dielectrische polarisatoren en lens
- Chip-testers



Ervaar de betrouwbaarheid en prestaties van TMM6 Thermoset Microwave PCB en ontsluit een nieuw gebied van mogelijkheden voor uw elektronische ontwerpen.
