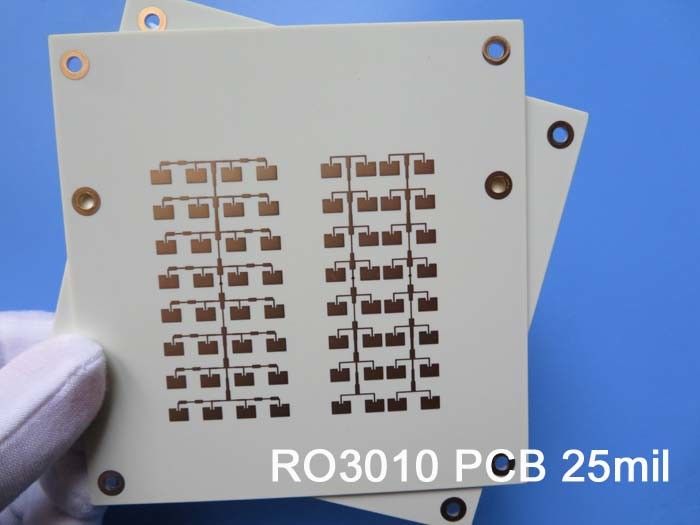

Dubbelzijdig RO3010 PCB 25mil High Performance Circuit Wit zijde

Deze met keramiek gevulde PTFE composieten bieden een hogere dielectrische constante met uitstekende stabiliteit.waardoor ze ideaal zijn voor een breed scala aan toepassingen in verschillende frequentiesMet uitzonderlijke mechanische en elektrische stabiliteit vereenvoudigt deze PCB tegen een concurrerende prijs het ontwerp van breedbandcomponenten en ondersteunt het de miniaturisering van circuits.

Belangrijkste kenmerken:

Dielectrische constante van 10,2+/- 0,30 bij 10 GHz/23°C
Dissipatiefactor 0,0022 bij 10 GHz/23°C
Laag coëfficiënt van thermische uitbreiding (-55 tot 288 °C): X-as 13 ppm/°C, Y-as 11 ppm/°C, Z-as 16 ppm/°C
Td> 500°C
Thermische geleidbaarheid van 0,95 W/mK
Vochtopname 0,05%
-40°C tot +85°C

Voordelen:

Dimensionaire stabiliteit met een overeenkomstige uitbreidingscoëfficiënt van koper:
Zorgt voor betrouwbare prestaties en minimaliseert problemen met betrekking tot thermische uitbreiding
Ideaal voor toepassingen waar stabiliteit van cruciaal belang is
Economische prijsstelling van laminaat voor massaproductieproces:
Kosteneffectieve oplossing voor grootschalige productie
geschikt voor gebruik met meerlagige platen:
Het maakt het mogelijk om complexe circuits te maken en de integratie van meerdere functionaliteiten te vergemakkelijken.

Deze PCB-stapel bestaat uit een 2-laag rigide PCB-constructie.Het biedt de nodige geleidbaarheid voor signaaloverdracht en stroomverdelingDe kern van het PCB is gemaakt van Rogers RO3010 substraat, dat een dikte van 25 mil (0,635 mm) heeft.met een hogere dielectrische constante en uitstekende stabiliteitTen slotte heeft de tweede koperschaal, Copper_layer_2, eveneens een dikte van 35 μm, waardoor de stapeling wordt voltooid.

De afmetingen van het bord zijn 90 mm x 45 mm, wat zorgt voor een compacte maar veelzijdige grootte voor verschillende toepassingen.een nauwkeurige routing van signalen en een efficiënt gebruik van de ruimte aan boord mogelijk makenDe minimale gaatengrootte bedraagt 0,4 mm, waardoor onderdelen met verschillende loodgroottes kunnen worden geïnstalleerd.

Deze PCB bevat geen blinde vias, wat het productieproces vereenvoudigt en de kosten vermindert.De buitenste lagen hebben een kopergewicht van 1 oz (1De dikte van de viaplating bedraagt 20 μm en zorgt voor betrouwbare verbindingen tussen de verschillende lagen van het PCB.

De oppervlakte van dit PCB is onderdompelingsgoud, dat uitstekende corrosiebestendigheid en soldeerbaarheid biedt, waardoor een robuuste prestatie in verschillende omgevingen wordt gewaarborgd.Het bovenste zijdebeeld is in het wit gepresenteerd, die een duidelijke en leesbare etikettering van de onderdelen biedt voor een gemakkelijke montage en identificatie.het productieproces vereenvoudigen en de kosten verlagen.

Voor verzending ondergaat elk PCB een 100% elektrische test om de functionaliteit en prestaties ervan te garanderen.Dit uitgebreide testproces garandeert dat het PCB voldoet aan de vereiste specificaties en functies zoals bedoeld.

In termen van PCB-statistieken bestaat dit PCB uit 25 componenten, waardoor complexe elektronische schakelingen kunnen worden gecreëerd.die als aansluitpunten voor componenten dienen en de overdracht van elektrische signalen mogelijk makenOnder deze pads zijn 62 gewijd aan door-gat componenten, terwijl 34 zijn ontworpen voor oppervlakte-montage technologie (SMT) componenten aan de bovenkant van het bord.Er zijn geen SMT pads aan de onderkant van het PCBDit PCB bestaat uit 71 via's, die verbindingen tussen verschillende lagen mogelijk maken en de stroom van signalen en stroom vergemakkelijken.met een vermogen van meer dan 50 W,.

Het voor dit PCB gebruikte afbeeldingsformaat is Gerber RS-274-X, een in de industrie algemeen aanvaarde standaard voor PCB-productie.Het zorgt voor compatibiliteit met verschillende fabricageprocessen en maakt een nauwkeurige reproductie van het ontwerp mogelijk.

Dit PCB voldoet aan de IPC-klasse-2-norm, die specifieke kwaliteits- en prestatiecriteria voor PCB's voor algemene elektronische producten vaststelt.Deze naleving van een erkende industriestandaard zorgt ervoor dat het PCB voldoet aan de vereiste niveaus van betrouwbaarheid en prestaties.

De beschikbaarheid van dit PCB is niet beperkt tot een specifieke regio of markt. Het is wereldwijd toegankelijk, waardoor klanten van verschillende locaties kunnen profiteren van de functies en toepassingen ervan.

Een aantal typische toepassingen:

Automobiele radartoepassingen
Global positioneringsatellietantennen
Cellulaire telecommunicatiesystemen: vermogenversterkers en antennes
met een vermogen van niet meer dan 50 W
Satellieten voor rechtstreekse uitzending
Datalink op kabelsystemen
Afstandsmeterlezers
Elektrische achtervliegtuigen

Ervaar de uitzonderlijke stabiliteit en prestaties van onze wereldwijd verkrijgbare PCB met geavanceerde Rogers RO3010-circuitmaterialen.van automotive radar naar power backplanesGebruik in uw volgende project de dimensionale stabiliteit, de kosteneffectiviteit en de geschiktheid voor meerlagig bordontwerpen.
