| Materiaal: | TMM3 | PCB-grootte: | 51 mm x 25 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz | Afwerking van het oppervlak: | Onderdompelingsgoud |
| Aantal lagen: | 2 lagen | PCB-dikte: | 0.6mm |
| Markeren: | Groen soldermask PCB,20 mil PCB met dubbele laag,0.6mm TMM3 PCB's |
||
We presenteren onze nieuwste levering van PCB's gebaseerd op TMM3: de ultieme oplossing voor zeer betrouwbare strip-line en micro-strip toepassingen.De Rogers TMM3 thermoset microwave materiaal combineert de beste eigenschappen van keramische en traditionele PTFE microwave circuit laminaatMet TMM3-laminaat wordt de productie van de producten in de EU met een hoge kwaliteit gecontroleerd.u kunt genieten van de voordelen van uitzonderlijke prestaties en betrouwbaarheid, terwijl u het opheffen van pads of deformatie van het substraat tijdens draadbinding vermijdt.
De TMM3-substraten bieden uitzonderlijke prestaties en betrouwbaarheid.Deze PCB's zorgen voor een consistente signaalprestatie en een uitstekende signaalintegriteit.De thermische coëfficiënt van Dk bedraagt 37 ppm/°K voor stabiliteit bij temperatuurschommelingen en een hoge ontbindingstemperatuur (Td) van 425°C voor thermische stabiliteit.de PCB's hebben een met koper overeenkomstige koëfficiënt van thermische uitbreiding en een thermische geleidbaarheid van 0.7W/mk voor verbeterde betrouwbaarheid en efficiënte warmteafvoer. Deze PCB's zijn verkrijgbaar in een diktebereik van 0,0015 tot 0,500 inch (+/- 0,0015), en bieden veelzijdigheid om aan verschillende ontwerpvereisten te voldoen..
| Vastgoed | TMM3 | De richting | Eenheden | Voorwaarde | Testmethode | |
| Dielectrische constante,εProces | 3.27±0.032 | Z. | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Dielectrische constante,ε Ontwerp | 3.45 | - | - | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor (proces) | 0.002 | Z. | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt van dielectrische constante | +37 | - | ppm/°K | - 55°C- 125°C | IPC-TM-650 2.5.5.5 | |
| Isolatieweerstand | > 2000 | - | - Wat is er? | C/96/60/95 van de Commissie | ASTM D257 | |
| Volumeweerstand | 2 x 109 | - | Mohm.cm | - | ASTM D257 | |
| Oppervlakteweerstand | > 9x 10^9 | - | Moehm. | - | ASTM D257 | |
| Elektrische sterkte ((diëlektrische sterkte) | 441 | Z. | V/mil | - | IPC-TM-650 methode 2.5.6.2 | |
| Thermische eigenschappen | ||||||
| Afbraak in temperatuur ((Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| Coëfficiënt van thermische uitbreiding - x | 15 | X | ppm/K | 0 tot en met 140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Coëfficiënt van thermische uitbreiding - Y | 15 | Y | ppm/K | 0 tot en met 140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Coëfficiënt van thermische uitbreiding - Z | 23 | Z. | ppm/K | 0 tot en met 140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Warmtegeleidbaarheid | 0.7 | Z. | W/m/K | 80°C | ASTM C518 | |
| Mechanische eigenschappen | ||||||
| Koperschilfsterkte na thermische stress | 5.7 (1.0) | X, Y | Lb/inch (N/mm) | na soldeerfloat 1 oz. EDC | IPC-TM-650 methode 2.4.8 | |
| Flexurele sterkte (MD/CMD) | 16.53 | X, Y | KPSI | Een | ASTM D790 | |
| Flexurale module (MD/CMD) | 1.72 | X, Y | MPSI | Een | ASTM D790 | |
| Fysieke eigenschappen | ||||||
| Vochtopname (2X2) | 1.27 mm (0,050") | 0.06 | - | % | D/24/23 | ASTM D570 |
| 3.18 mm (0,125") | 0.12 | |||||
| Specifieke zwaarte | 1.78 | - | - | Een | ASTM D792 | |
| Specifieke warmtecapaciteit | 0.87 | - | J/g/K | Een | Berekeningen | |
| Loodvrij proces compatibel | - Jawel. | - | - | - | - | |
Voordelen:
1De mechanische eigenschappen zijn bestand tegen kruipen en koude stroming, waardoor de stabiliteit op lange termijn wordt gewaarborgd.
2- bestand tegen chemische stoffen, waardoor de schade tijdens de fabricage wordt verminderd.
3Voor de elektroless plating is geen natriumnaftanaatbehandeling vereist.
4Betrouwbare draadbinding dankzij de thermoset harsbasis.

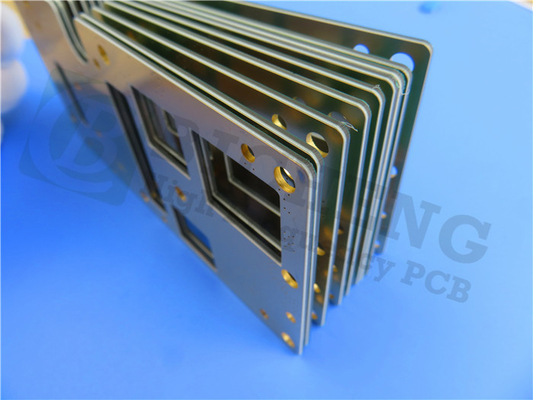

Dit PCB heeft specificaties die zijn geleverd om aan diverse behoeften te voldoen. Het is een 2-laag rigide PCB's met een koperlaag dikte van 35 μm aan elke kant. De Rogers TMM3 Core heeft een dikte van 0,508 mm (20 mil),structurele integriteit biedenDeze PCB's zijn compact van 51 mm x 25 mm (1 PCS), met een tolerantie van +/- 0,15 mm. Ze bieden een minimale trace/space van 4/7 mil, waardoor een nauwkeurig circuitontwerp mogelijk is.en een minimale gatgrootte van 0.4 mm om verschillende onderdelen te plaatsen. Met een afgewerkte plaat dikte van 0,6 mm, een afgewerkte Cu gewicht van 1 oz (1,4 mil) op de buitenste lagen en een via plating dikte van 20 μm,deze PCB's zijn geoptimaliseerd voor betrouwbare interconnectie en optimale geleidbaarheidZe zijn voorzien van een onderdompeling goud oppervlak afwerking, groene soldeermasker op zowel de bovenste als de onderste lagen, en ondergaan een 100% elektrische test voor verzending om hun kwaliteit te garanderen.
| PCB materiaal: | Keramische, koolwaterstofhoudende, thermosettende polymeercomposites |
| Aanduiding: | TMM3 |
| Dielectrische constante: | 3.27 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, OSP, onderdompeling tin, onderdompeling zilver, zuiver verguld enz. |
PCB-statistieken
Ondersteunt 15 componenten.
In totaal 26 pads: 17 door-gat pads, 9 bovenste SMT pads.
12 via's en 2 netten voor een efficiënte verbinding.
Kwaliteit en beschikbaarheid:
IPC-klasse 2-kwaliteitsnorm.
Compatibel met Gerber RS-274-X.
Wereldwijd beschikbaar voor gemakkelijke toegang.
Typische toepassingen:
RF en microwave circuits.
Versterkers en combinatoren.
Filters en koppelingen.
Satellietcommunicatiesystemen.
Global Positioning Systems (GPS) antennes.
Plaatst de antennes.
Dielektrische polarisatoren en lenzen.
Chip-testers.
Ervaar uitzonderlijke prestaties, betrouwbaarheid en veelzijdigheid met onze TMM3-gebaseerde PCB's.
