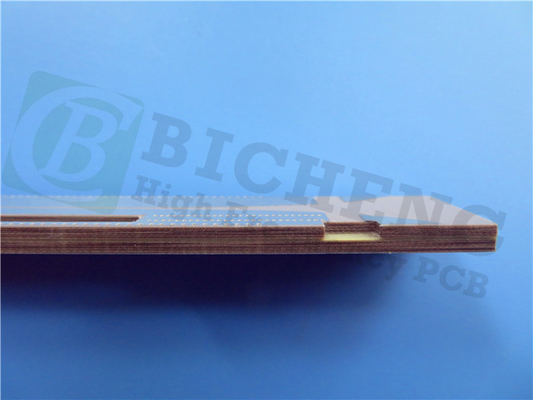

2-laag RF PCB op basis van 20mil TMM10i onderdompeling Goud met 1OZ koper

Het RF-PCB is gebouwd op 20 millimeter TMM10i laminaat.Gemaakt met Rogers TMM 10i isotropisch thermoset microwave materiaalDeze keramische thermovast polymeercomposite combineert de beste eigenschappen van keramische en PTFE-substraten en biedt flexibele verwerkingstechnieken.

Belangrijkste kenmerken:

Isotrope dielectrische constante (Dk) voor een constant vermogen
lage dissipatiefactor van 0,0020 bij 10 GHz
Thermische coëfficiënt van Dk (-43 ppm/°K) in verhouding tot koper
Hoge ontbindingstemperatuur (Td) van 425 °C TGA
Uitstekende thermische geleidbaarheid van 0,76 W/mk
Diktebereik: 0,0015 tot 0,500 inch (+/- 0,0015 ′′)

Voordelen:

Superieure weerstand tegen kruipen en koude stroming voor verbeterde mechanische eigenschappen
Uitzonderlijke weerstand tegen chemische stoffen, waardoor schade tijdens de fabricage tot een minimum wordt beperkt
Voor de elektrostatische bekleding is geen natriumnaftanaatbehandeling vereist
Betrouwbare draadbinding door de thermosetharscompositie.

PCB Stackup:

Deze PCB-stack-up bestaat uit een 2-lagig stijf PCB-ontwerp. Het heeft koperen_laag_1 met een dikte van 35 μm, een Rogers TMM10i Core met een dikte van 0,508 mm (20 mil),en koper_laag_2 met een dikte van 35 μmDeze stapel zorgt voor structurele integriteit en optimale prestaties voor het PCB.

PCB-constructie:

Deze PCB heeft een compacte afmeting, met afmetingen van 60 mm x 70 mm (+/- 0,15 mm).om complexe ontwerpen mogelijk te makenDe minimale gaatengrootte is 0,3 mm, waardoor de plaatsing van de onderdelen flexibel is.

Het afgewerkte plaatje is 0,6 mm dik, wat zorgt voor een slank profiel met behoud van duurzaamheid.De dikte van de via is 20 μm, waardoor een betrouwbare interconnectiviteit mogelijk is.

Om het PCB te beschermen en de prestaties te verbeteren, is de oppervlakte afwerking Immersion Gold.Elke PCB ondergaat vóór verzending een grondige 100% elektrische test om de kwaliteit en functionaliteit te waarborgen.

PCB-statistieken

Dit PCB bestaat uit 8 componenten, die veelzijdigheid bieden voor verschillende toepassingen. Het beschikt over in totaal 18 pads, waaronder 11 through-hole pads en 7 top surface mount technology (SMT) pads.Er zijn geen onderste SMT pads aanwezigBovendien heeft het PCB 9 via's en 2 netten, waardoor efficiënte signaalrouting en connectiviteit mogelijk is.

Foto's:

De afbeeldingen voor dit PCB worden verstrekt in Gerber RS-274-X-formaat, een veelgebruikte industriestandaard voor PCB-productie.

Kwaliteitsnorm en beschikbaarheid:

Dit PCB voldoet aan de IPC-Klasse 2-kwaliteitsnorm, waardoor een hoge kwaliteit van productie en betrouwbaarheid worden gewaarborgd.

Toepassingen:

Het TMM10i PCB vindt toepassing op verschillende gebieden, waaronder:
- RF- en microgolfcircuits
- Versterkers en combinatoren van vermogen
- Filters en koppelingen
- Satellietcommunicatiesystemen
- Antennes voor GPS-systemen
- Patch antennes.
- dielectrische polarisatoren en lens
- Chip-testers

Met zijn superieure prestaties en compatibiliteit is het TMM10i-PCB geschikt voor een breed scala aan hoogfrequente elektronische toepassingen, waardoor ingenieurs en ontwerpers optimale resultaten kunnen bereiken.
