| Hoog licht: | 20 mil PCB-frequentie-circuit board,ENEPIG Frequentiecircuit board,RO4730G3 Circuit board |
||
|---|---|---|---|
RO4730G3 van Rogers is een geavanceerd koolwaterstof/keramisch/geweven glas UL 94 V-0 antenne kwaliteit laminaat.ontworpen om uitzonderlijke prestaties te leveren en tegelijkertijd een goedkoop alternatief te bieden voor traditionele PTFE-gelamineerde materialenMet zijn geavanceerde harssystemen levert RO4730G3 de benodigde eigenschappen die nodig zijn voor een ideale antenneprestatie.Het maakt het een goede keuze voor ontwerpers die zowel kosten als functionaliteit willen optimaliseren..
Belangrijkste kenmerken van RO4730G3:
1Impressive elektrische eigenschappen:
- Dielektrische constante (Dk) van 3,0 +/- 0,05 bij 10 GHz: zorgt voor een betrouwbare signaaloverdracht en -ontvangst.
- Dissipatiefactor van 0,0028 bij 10 GHz: resulteert in een laag signaalverlies en verminderde interferentie.
- Thermische coëfficiënt Dk van 34 ppm/°C: zorgt voor een consistente prestatie bij temperatuurschommelingen.
- Coëfficiënt van thermische uitbreiding (CTE) gelijk aan koper: vermindert de spanning en zorgt voor de integriteit van PCB's.
- Tg (glass transition temperature) van > 280 °C: biedt uitstekende thermische stabiliteit en betrouwbaarheid.
- Afbraaktemperatuur (Td) van 411 °C TGA: zorgt voor hoge temperatuurbestendigheid.
2Voordelen die RO4730G3 onderscheiden:
- Low Loss Dielectric met laag profiel folie:
* Verminderde PIM (passive intermodulation)
* Laag insetverlies voor geoptimaliseerde signaalintegrititeit.
- Unieke vulstof/gesloten microsferen:
* Lichtgewicht: 30% lichter dan PTFE/Glasmateriaal, waardoor gewichtsoptimaliseerde ontwerpen mogelijk zijn.
* Lage dichtheid voor betere prestaties.
- Lage CTE op de Z-as (< 30 ppm/°C) en hoge Tg (> 280°C):
* Designflexibiliteit en compatibiliteit met geautomatiseerde assemblageprocessen.
- Lage TCDk (< 40 ppm/°C):
* Consistente circuitprestaties onder verschillende temperatuuromstandigheden.
- Speciaal geformuleerd thermoresistent harsysteem/vulmiddel:
* Gemakkelijk te vervaardigen en PTH (Plated Through-Hole) proces mogelijkheden.
- Milieuvriendelijk:
* Loodvrije procescompatibiliteit en RoHS-naleving.

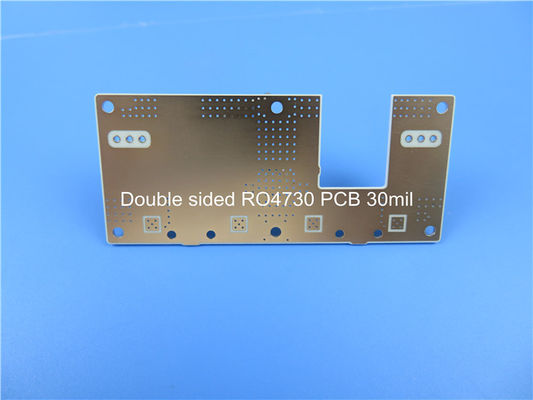

3. PCB-constructie Details:
- tweelaags stijf PCB met een koperschaal van 35 μm dikte.
- RO4730G3 kerndikte van 0,508 mm (20 mil).
- Afgeronde plankdikte van 0,6 mm.
- 1 oz (1,4 ml) buitenste laag koper gewicht.
- Electroless Nickel Electroless Palladium Immersion Gold (ENEPIG) oppervlakteafwerking.
- Groen soldeermasker op beide lagen.
- Geen zijdecrème voor een schone en minimalistische look.
- Via een deklaag van 20 μm.
- Minimaal spoor/ruimte van 4/6 mil.
- Minimaal gat van 0,25 mm.
- 100% elektrische tests voorafgaand aan de verzending.
| RO4730G3 Typische waarde | |||||
| Vastgoed | RO4730G3 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.0±0.5 | Z. | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| Dielectrische constante,ε Ontwerp | 2.98 | Z. | 1.7 GHz tot 5 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0028 | Z. | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| 2.5 GHz | |||||
| Thermische coëfficiënt ε | +34 | Z. | ppm/°C | -50 °C tot 150 °C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | < 0.4 | X, Y | mm/m | na etech +E2/150 °C | IPC-TM-650 2.4.39A |
| Volumeweerstand (0,030") | 9 x 107 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand (0,030") | 7.2 x 105 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| PIM | -165 | dBc | 50 ohm 0,060" | 43 dBm 1900 MHz | |
| Elektrische sterkte (0,030") | 730 | Z. | V/mil | IPC-TM-650 2.5.6.2 | |
| Buigkracht MD | 181 (26.3) | Mpa (kpsi) | NT1 geïsoleerd | ASTM D790 | |
| CMD | 139 (20.2) | ||||
| Moessure Absorptie | 0.093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
| Warmtegeleidbaarheid | 0.45 | Z. | W/mK | 50°C | ASTM D5470 |
| Coëfficiënt van thermische uitbreiding | 15.9 14.4 35.2 |
X Y Z. |
ppm/°C | -50 °C tot 288 °C | IPC-TM-650 2.4.4.1 |
| Tg | > 280 | °C | IPC-TM-650 2.4.24 | ||
| Td | 411 | °C | ASTM D3850 | ||
| Dichtheid | 1.58 | gm/cm3 | ASTM D792 | ||
| Koperen schil sterkte | 4.1 | Plie | 1 oz, LoPro EDC. | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
4- PCB statistieken:
- Componenten: 29
- Totaal pads: 38
- Door het gat pads: 22
- Top SMT Pads: 16
- Onderste SMT-pads: 0
- Vias: 17.
- Netten: 6
5Kwaliteitsstandaard, kunstwerk en beschikbaarheid:
- Kwaliteitsstandaard: IPC-Klasse 2, die hoge productiestandaarden garandeert.
- Beeldmateriaal: Gerber RS-274-X, voor een nauwkeurige reproductie.
- Beschikbaarheid: RO4730G3 is wereldwijd verkrijgbaar en biedt makkelijke toegang voor PCB-fabrikanten en -ontwerpers.
| PCB materiaal: | met een breedte van niet meer dan 50 mm |
| Aanduiding: | RO4730G3 |
| Dielectrische constante: | 3.0 ± 0,05 (proces) |
| 2.98 (ontwerp) | |
| Aantal lagen: | 1 laag, 2 laag, meerlaag |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Laminatiedichtheid ((laagprofiel koper): | 5.7mil ((0.145mm), 10.7mil ((0.272mm), 20.7mil ((0.526mm, 30.7mil ((0.780mm), 60.7mil ((1.542mm) |
| Laminatdikte ((ED Koper) | 20 mil ((0,508 mm), 30 mil ((0,762 mm), 60 mil ((1,524 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling tin, onderdompeling zilver, OSP, enz. |
6Typische toepassingen:
- Cellulaire basisstationantennes: de superieure elektrische eigenschappen van RO4730G3 maken het een ideale keuze voor basisstationantennes, waardoor betrouwbare communicatie in cellulaire netwerken wordt gewaarborgd.
Tot slot bieden Rogers RO4730G3 PCB's een betrouwbare, kosteneffectieve en hoogwaardige oplossing voor antenne toepassingen.en milieuvriendelijke kenmerken, RO4730G3 stelt ontwerpers in staat om optimale antenneprestaties te bereiken terwijl de kosten worden geoptimaliseerd.RO4730G3 is het PCB-materiaal voor superieure resultaten.
