Inleiding:

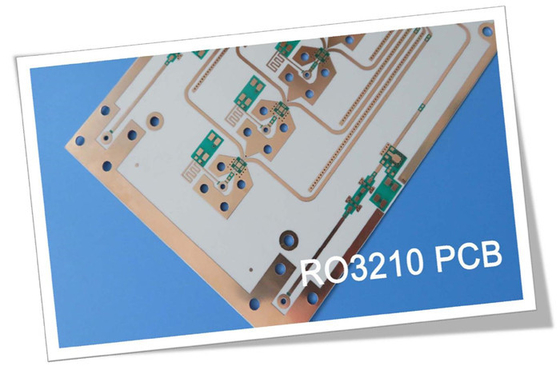

Het is een genoegen om een nieuwe RF PCB te delen die gemaakt is van RO3210 25mil laminaat.met een gewicht van niet meer dan 50 kg, met uitzonderlijke elektrische prestaties en mechanische stabiliteit.RO3210-laminaat combineert de oppervlakte gladheid van een niet-geweven PTFE-laminaat met de stijfheid van een geweven PTFE-laminaat van glasDit artikel duikt diep in de kenmerken, voordelen, constructiedetails en toepassingen van het nieuw verscheepte RO3210-gebaseerde PCB.
Kenmerken:
Het RO3210-materiaal beschikt over een indrukwekkende reeks kenmerken die het onderscheidt van conventionele schakelmaterialen.
1Dielektrische constante (Dk) van 10,2 +/- 0.5, waardoor een nauwkeurige signaaloverdracht wordt gewaarborgd.
2Dissipatiefactor 0,0027 bij 10 GHz, waardoor signaalverlies tot een minimum wordt beperkt.
3De coëfficiënt van thermische uitbreiding is gelijk aan dat van koper, wat een uitstekende thermische stabiliteit bevordert.
4. ontbindingstemperatuur (Td) van 500°C TGA, waardoor hoge temperatuur weerbaarheid wordt gewaarborgd.
5. coëfficiënt van thermische uitbreiding (CTE) van 13 ppm/°C (axie x en y) en 34 ppm/°C (axie z), waardoor de dimensie stabiel is.
6- Thermische geleidbaarheid van 0,81 W/mK, waardoor een efficiënte warmteafvoer mogelijk is.
7. ontvlambaarheid van V0 UL 94 standaard, die de veiligheid en naleving garandeert.
| Vastgoed | Typische waarde RO3210 | De richting | Eenheid | Voorwaarde | Testmethode |
| Dielectrische constante, ¥r-proces | 10.2 ± 0.50 | Z. | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Geklemde Stripline |
| Dielectrische constante, ¥r ontwerp | 10.8 | Z. | - | 8 GHz - 40 GHz | Differentiële faselengte methode |
| Dissipatiefactor, bruin | 0.0027 | Z. | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt van r | -459 | Z. | ppm/°C | 10 GHz 0-100°C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | 0.8 | X, Y | mm/m | COND A | ASTM D257 |
| Volumeweerstand | 103 | M·•cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 103 | M?? | COND A | IPC 2.5.17.1 | |
| Tensielmodule | 579 517 |
MD CMD | KPSI | 23°C | ASTM D638 |
| Wateropname | < 0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| Specifieke warmte | 0.79 | J/g/K | Berekeningen | ||
| Warmtegeleidbaarheid | 0.81 | - | W/m/K | 80°C | ASTM C518 |
| Coëfficiënt van thermische uitbreiding (-55 tot 288 °C) | 13 34 |
X, Y, Z. | ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| Kleur | Af wit | ||||
| Dichtheid | 3.0 | gm/cm3 | |||
| Koperschil sterkte | 11.0 | Plie | 1 oz. Na soldeervlot |
IPC-TM-2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Jawel. |
Voordelen:
Het RO3210-substraat biedt een reeks voordelen die de prestaties en bruikbaarheid ervan verbeteren:
1. Geweven glasversterking verbetert de stijfheid, waardoor het gemakkelijker te hanteren is tijdens de fabricage.
2Eenvormige elektrische en mechanische prestaties maken het ideaal voor complexe meerlagige hoogfrequente structuren.
3Een lage uitbreidingscoëfficiënt in het vlak, vergelijkbaar met koper, maakt het mogelijk om het te gebruiken met hybride ontwerpen van epoxy-meerlaagse platen en betrouwbare op het oppervlak gemonteerde assemblages.
4Uitstekende dimensionale stabiliteit zorgt voor een hoge productieopbrengst.
5De vloeibaarheid van het oppervlak zorgt voor fijnere lijngraveringstoleranties, waardoor de ontwerpmogelijkheden worden uitgebreid.
PCB-stapeling en constructie Details:
Deze PCB-constructiedetails omvatten verschillende specificaties om optimale prestaties en naleving van hoge kwaliteitsnormen te garanderen.Deze omvatten de afmetingen van de planken van 20 mm x 20 mm met een tolerantie van +/- 0.15 mm, een minimum spoor/ruimte vereiste van 6/6 mils, en een minimale gatgrootte van 0,25 mm. Het PCB bevat geen blinde vias en heeft een afgewerkte plaat dikte van 0,8 mm.De buitenste lagen hebben een afgewerkt koper gewicht van 1 oz (1.4 mils), en de via-platingdikte is 20 μm. De oppervlakte wordt bereikt door middel van onderdompeling van tin, terwijl er geen bovenste of onderste zijde- of soldeermassage is.vóór verzending een uitgebreide elektrische test van 100% wordt uitgevoerd, waardoor de betrouwbaarheid en functionaliteit van het PCB wordt gewaarborgd.
PCB-statistieken
Deze PCB bevat drie componenten en in totaal zes pads, waaronder vier door-gat pads en twee pads met top surface mount technology (SMT).een efficiënte elektrische verbinding mogelijk maken.
Kwaliteitsnorm en beschikbaarheid:
Dit PCB voldoet aan de IPC-klasse 2-kwaliteitsnorm, wat de superieure fabricage kwaliteit en betrouwbaarheid garandeert.het mogelijk maken dat ingenieurs en ontwerpers uit verschillende regio's toegang krijgen tot deze geavanceerde technologie.
Typische toepassingen:
De veelzijdigheid van RO3210 PCB maakt het geschikt voor een breed scala aan toepassingen, waaronder:
- Automobiele botsingsvermijdingssystemen
- satellietantennes voor de automobielindustrie
- Draadloze telecommunicatiesystemen
- microstrip patch antennes voor draadloze communicatie
- Satellieten voor rechtstreekse uitzending
- Datalink op kabelsystemen
- Afstandsmeters
- Power backplanes
- LMDS en draadloos breedband
- Infrastructuur van het basisstation
Conclusie:
De introductie van de RO3210 hoogfrequente PCB markeert een belangrijke mijlpaal in de industrie.Dit PCB biedt ongeëvenaarde prestaties en betrouwbaarheid.Of het nu gaat om automotive, draadloze communicatie of satellietsystemen, het RO3210 PCB zorgt voor een superieure signaalintegriteit, thermische stabiliteit en dimensionale nauwkeurigheid.De wereldwijde beschikbaarheid maakt het toegankelijk voor ingenieurs en ontwerpers wereldwijdOmarm de toekomst van PCB-technologie door de RO3210 PCB in uw volgende project op te nemen.
