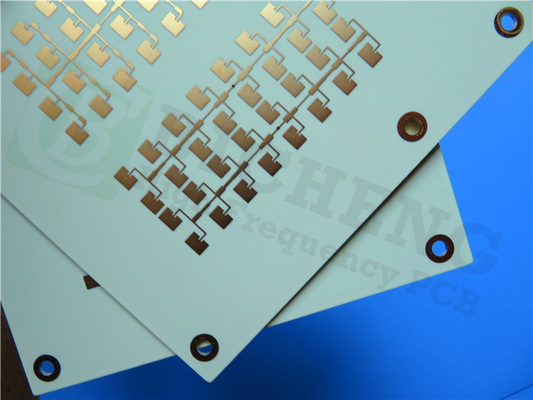

We presenteren onze nieuw geleverde PCB gebaseerd op 20mil RO3003 materialen, een hoogwaardige oplossing die speciaal is ontworpen voor commerciële microgolven en RF toepassingen.Deze geavanceerde PCB biedt uitzonderlijke stabiliteit van dielectrische constante (Dk) over een breed bereik van temperaturen en frequenties, waardoor het ideaal is voor verschillende geavanceerde technologieën zoals automotive radar, geavanceerde rijhulpsystemen (ADAS) en 5G draadloze infrastructuur.
Belangrijkste kenmerken:
1. Rogers RO3003 Ceramic-filled PTFE Composites: Dit PCB maakt gebruik van hoogwaardige RO3003-laminaat, bekend om hun uitstekende stabiliteit en lage dielectriciteitsverlies.Deze met keramiek gevulde PTFE-composites bieden betrouwbare prestaties tot 77 GHz, waardoor zij geschikt zijn voor hoogfrequente toepassingen.
2. Indrukwekkende elektrische eigenschappen: het RO3003-materiaal beschikt over een dielectrische constante van 3+/- 0,04 bij 10 GHz/23°C, waardoor een betrouwbare signaaloverdracht wordt gewaarborgd..Deze eigenschappen maken het zeer geschikt voor toepassingen die een precieze en nauwkeurige signaalintegriteit vereisen.
3- Thermische stabiliteit en mechanische betrouwbaarheid: met een temperatuur van thermische ontbinding (Td) van meer dan 500°C kan het substraat bestand zijn tegen hoge temperaturen.De lage coëfficiënt van thermische uitbreiding (CTE) in het bereik van -55 tot 288°C (X-as): 17 ppm/°C, Y-as: 16 ppm/°C, Z-as: 25 ppm/°C) zorgt voor uitstekende dimensie stabiliteit en betrouwbaarheid.waardoor het ideaal is voor meerlaagse platen met verschillende vereisten.
| Vastgoed | RO3003 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.0±0.04 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.001 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | -3 | Z. | ppm/°C | 10 GHz -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Volumeweerstand | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 107 | MΩ | COND A | IPC 2.5.17.1 | |
| Tensielmodule | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
| Vochtopname | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Specifieke warmte | 0.9 | j/g/k | Berekeningen | ||
| Warmtegeleidbaarheid | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| Coëfficiënt van thermische uitbreiding (-55 tot 288°C) |
17 16 25 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Dichtheid | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 12.7 | Ik ben erbij. | 1 oz, EDC na soldeerfloat | IPC-TM 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
4. PCB-constructiedetails: Dit tweelaagse stijve PCB heeft een stapel met twee koperschermen, elk 35 μm dik. Het RO3003-substraat heeft een dikte van 20 mil (0,508 mm),een stevige basis bieden voor de circuitsDe afgeronde plaat is 0,6 mm dik, met een afgewerkt kopergewicht van 1 oz (1,4 mil) op de buitenste lagen.De oppervlakte is onderdompeling goud., met een uitstekende lasbaarheid en corrosiebestendigheid.
5. PCB-statistieken: Dit PCB bestaat uit 27 componenten en in totaal 61 pads, met 40 through-hole pads en 21 top surface mount technology (SMT) pads.een efficiënte elektrische verbinding mogelijk makenDe afmetingen van het bord zijn 85,7 mm x 73,2 mm, wat zorgt voor een compacte en efficiënte vormfactor.
6Productie- en beschikbaarheidstandaarden: het PCB voldoet aan de IPC-klasse 2-kwaliteitsstandaard en zorgt voor een hoogwaardige productie en betrouwbaarheid.het toestaan van ingenieurs en ontwerpers uit verschillende regio's om toegang te krijgen tot dit geavanceerde product.
7. Typische toepassingen: Dit PCB op basis van RO3003-materialen is geschikt voor een reeks toepassingen die hoge frequentieprestaties, thermische stabiliteit en mechanische betrouwbaarheid vereisen.Een aantal typische toepassingen zijn onder meer autodegradaarsystemen., satellietantennes voor wereldwijde positionering, cellulaire telecommunicatiesystemen (versterkers en antennes), draadloze communicatie-patch-antennes, satellieten voor directe uitzending,datalink op kabelsystemen, afstandsmeterlezers, en powerbackplanes.
Kortom, onze nieuw geleverde PCB gebaseerd op 20mil RO3003 materialen levert uitzonderlijke prestaties, stabiliteit en betrouwbaarheid voor commerciële microgolven en RF toepassingen.,Deze PCB is een uitstekende keuze voor veeleisende elektronische systemen, of u nu werkt aan automotive radar, satellietcommunicatie,of draadloze technologieënDit pcb biedt de hoogwaardige functies die je nodig hebt.
