Ons nieuw product is een tweelaags rigide PCB, zorgvuldig ontworpen om te voldoen aan de eisen van prestatiegevoelige toepassingen.een koolwaterstof/keramisch/geweven glasmateriaal dat bekend staat om zijn uitzonderlijke eigenschappen bij hoogfrequente werking.
Met een dielectrische constante (DK) van 3,48 +/- 0,05 bij 10 GHz/23°C en een dissipatiefactor van 0,0037 bij dezelfde frequentie en temperatuur worden lage verliezen en uitstekende elektrische prestaties bereikt,het goed geschikt maakt voor toepassingen die hogere bedrijfsfrequenties vereisenDe thermische coëfficiënt van er (TcDK) varieert van +50 ppm/°C binnen -100 tot 250°C, waardoor de stabiliteit over een breed temperatuurbereik wordt gewaarborgd.het bieden van robuustheid in verschillende omgevingenBovendien wordt een vochtopname van slechts 0,05% aangetoond.
| Vastgoed | RO4835 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.48±0.05 | Z. | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp | 3.66 | Z. | - | 8 tot 40 GHz | Differentiële faselengte methode |
| Dissipatiefactor | 0.0037 | Z. | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε | +50 | Z. | ppm/°C | -100°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 5 x 108 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 7 x 108 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 30.2(755) | Z. | Kv/mm(v/mil) | IPC-TM-650 2.5.6.2 | |
| Tensielmodule | 7780(1128) | Y | MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 136(19.7) | Y | MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.5 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 10 12 31 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.66 | W/m/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.05 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.92 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 0.88 (5.0) | N/mm (pli) | Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
Een reeks opmerkelijke kenmerken onderscheidt ons PCB van typische thermo-vasthoudende microgolfmaterialen.waardoor het ideaal is voor veeleisende toepassingen met grote volumes. Gecontroleerde impedantietransmissielijnen worden bereikt door de strakke dielectrische constante tolerantie.Lage Z-as uitbreiding zorgt voor betrouwbare beklede door gaten, terwijl de lage uitbreidingscoëfficiënt in het vlak de stabiliteit behoudt over een breed scala aan circuitverwerkingstemperaturen.het waarborgen van betrouwbaarheid op lange termijn.
Dit PCB is geconstrueerd met een koperschaal van 35 μm, een kern van Rogers RO4835 van 0,168 mm (6,6 mil) en een andere koperschaal van 35 μm, wat resulteert in een stevige en betrouwbare structuur.
| PCB materiaal: | Keramische koolwaterstoflaminaten |
| Aanduiding: | RO4835 |
| Dielectrische constante: | 3.48 (10 GHz) |
| Dissipatiefactor | 0.0037 (10 GHz) |
| Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte (ED koper) | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Dielectrische dikte (LoPro koper) | 4mil (0,102mm), 7,3mil (0,186mm), 10,7mil (0,272mm), 20,7mil (0,526mm), 30,7mil (0,780mm), 60,7mil (1,542) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, Pure Gold plated etc. |

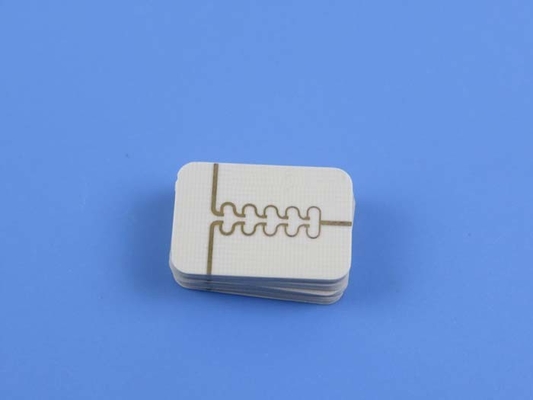

De bouwdetails omvatten precieze afmetingen van het bord van 5 mm x 9 mm met een tolerantie van +/- 0,15 mm. Er is een minimale spoor/ruimte van 4/4 mil en een minimale gaatengrootte van 0,2 mm gespecificeerd.Het ontbreken van blinde vias vereenvoudigt het productieprocesMet een afgewerkte plaatdikte van 0,3 mm en een kopergewicht van 1 oz (1,4 mil) op de buitenste lagen slaagt het PCB in een evenwicht tussen duurzaamheid en lichtgewicht.De dikte van de viaplaat is 20 μmDe oppervlakte is voorzien van Immersion Gold, die een uitstekende geleidbaarheid en corrosiebestendigheid biedt.
Voorafgaand aan de verzending ondergaat elk PCB een strenge 100% elektrische test om de betrouwbaarheid en naleving van de kwaliteitsnormen te waarborgen.Naleving van de IPC-klasse-2-norm garandeert consistente prestaties en duurzaamheid.
Deze PCB biedt veelzijdigheid met zijn statistieken, waaronder 1 onderdeel, 3 totale pads, 2 through-hole pads, 1 top surface mount technology (SMT) pad, 0 bottom SMT pads, 2 vias en 1 net.Het kunstwerk wordt geleverd in Gerber RS-274-X-formaat, verenigbaar met standaard productieprocessen.
Het product is wereldwijd verkrijgbaar en biedt klanten wereldwijd de mogelijkheid om te profiteren van de uitzonderlijke prestaties.punt-tot-punt microgolfsystemen, vermogenversterkers, fase-array radar, en RF componenten.
