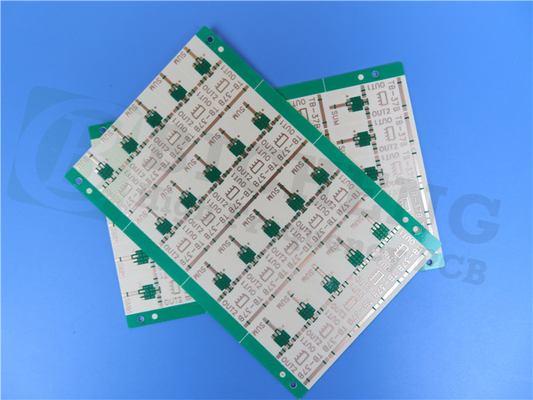

RO4725JXR Antenna PCB gebouwd op substraten met dubbele laag koper en onderdompeling goud

Een korte inleiding

Deze 2-laag rigide PCB heeft een stapel met koper_laag_1 van 35 μm, een Rogers RO4725JXR Core van 30,7 mil (0,780 mm) en koper_laag_2 van 35 μm. Het heeft een afgewerkte plaatdikte van 0.9 mm en een afgewerkt Cu gewicht van 1 oz (1De constructie-details omvatten afmetingen van het bord van 146,15 mm x 60,8 mm, een minimum van 5/6 mil/ruimte en een minimale gaatjesgrootte van 0,5 mm.Het heeft geen blinde via's en heeft een via-platingdikte van 20 μm.

De PCB maakt gebruik van onderdompeling goud als de oppervlakte afwerking, met groene bovenste soldeermasker en geen onderste soldeermasker.een 100% elektrische test wordt uitgevoerd om de kwaliteit te garanderenDe meegeleverde illustraties zijn in de vorm van Gerber RS-274-X-bestanden en het PCB voldoet aan de IPC-Klasse-2-kwaliteitsnorm.

Met in totaal 54 componenten en 67 pads heeft dit PCB 67 bovenste SMT-pads, geen onderste SMT-pads, 249 vias en 3 netten.Het wordt vaak gebruikt in toepassingen zoals Cellular Base Station Antennen en Power Amplifiers.

Kenmerken/voordelen:

RO4725JXR RF-PCB's bieden een reeks voordelen vanwege hun unieke eigenschappen:

Verminderde PIM:Deze PCB's vertonen een verminderde passieve intermodulatie, wat resulteert in een verbeterde signaalkwaliteit en verminderde interferentie.

Laag invoegverlies:Met een laag verlies dielectric en een laag profiel folie, deze PCB's minimaliseren signaalverlies tijdens de transmissie.

RO4725JXR Dk 2.55:De diëlektrische constante van 2,55 zorgt voor een consistente elektrische prestatie en compatibiliteit met standaard PTFE-materialen.

De PCB's zijn ook voorzien van een unieke vulstof en gesloten microsferen, wat extra voordelen biedt:

Lage dichtheid:Met een dichtheid van slechts 1,27 gm/cm³, zijn deze PCB's ongeveer 30% lichter dan PTFE/Glasplaten, waardoor gewichtsbesparingen in toepassingen mogelijk zijn.

Laag Z-as CTE (coëfficiënt van thermische uitbreiding) van 25,6 ppm/°C: Deze eigenschap zorgt voor dimensionale stabiliteit en betrouwbare prestaties bij temperatuurvariaties.

Andere opmerkelijke kenmerken zijn:

Hoge Tg (> 280°C):De hoge temperatuur van de glazen overgang maakt het ontwerp flexibel en compatibel met geautomatiseerde assemblageprocessen.

Laag TCDk (+34 ppm/°C):De lage thermische coëfficiënt van de dielektrische constante zorgt voor een consistente circuitprestatie, waardoor variaties als gevolg van temperatuurveranderingen tot een minimum worden beperkt.

speciaal geformuleerd hartsysteem/vulmiddel met thermoset:Deze formulering biedt een gemakkelijke fabricage en compatibiliteit met geplateerde door-gat (PTH) -processen.

Bovendien zijn RO4725JXR-laminaat milieuvriendelijk:

Loodvrije procescompatibiliteit:Deze PCB's zijn geschikt voor loodvrije soldeerprocessen.

RoHS-conform:Zij voldoen aan de voorschriften van de richtlijn inzake beperking van gevaarlijke stoffen (RoHS).

Typische toepassingen voor RO4725JXR-PCB's zijn cellulaire basisstationantennes enz.
