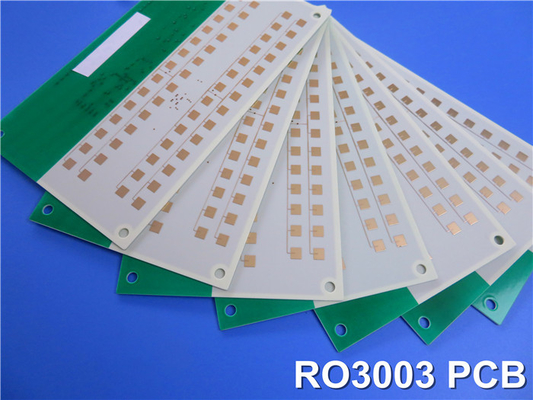

6 laag RO3003 Hybride PCB met blinde via en onderdompeling goud

Het is een genoegen om onze nieuw geleverde PCB te presenteren, ontworpen met precisie en betrouwbaarheid om aan uw veeleisende elektronische behoeften te voldoen.Dit hoogwaardige PCB is gemaakt met behulp van Rogers RO3003 keramisch gevulde PTFE composietenmet een dielectrische constante van 3,0 +/- 0,04 bij 10 GHz 23°C en een dissipatiefactor van 0,001 bij 10 GHz 23°C,Dit PCB levert betrouwbare signaaloverdracht en minimaal verlies..

De uitzonderlijke mechanische eigenschappen van het PCB en de lage coëfficiënt van thermische uitbreiding (CTE) maken het een ideale keuze voor verschillende toepassingen.en respectievelijk 25 ppm/°C zorgen voor betrouwbare striplijn- en meerlagige platenconstructiesDit maakt het geschikt voor gebruik in multi-layer board ontwerpen en hybride ontwerpen met epoxy glas.

De 6-laag rigide PCB-stackup zorgt voor optimale prestaties en efficiënte signaalrouting.het bieden van stabiliteit en signaalintegrititeitDe uiteindelijke PCB-constructie resulteert in een afgewerkte plaat met een dikte van 1,22 mm, met 0,5 oz (0,7 mil) binnenlagen en 1 oz (1,4 mil) buitenlagen van koper.De oppervlakte wordt bereikt door onderdompeling van goud, waardoor uitstekende geleidbaarheid en corrosiebestendigheid worden gewaarborgd.

Met een compacte afmeting van 82,91 mm x 56,61 mm en een tolerantie van +/- 0,15 mm is dit PCB ontworpen voor veelzijdigheid en eenvoudige integratie in uw elektronische systemen.Het ondersteunt een minimale spoor/ruimte van 5/5 mils en een minimale gatgrootte van 0Het bord is voorzien van blinde via's L1-L2 en L1-L3, waardoor de connectiviteit en signaalrouting mogelijk zijn.

Deze PCB voldoet aan de IPC-kwaliteitsnormen van klasse 2 en garandeert een hoge kwaliteit van de productie en een nauwgezet vakmanschap.Het is onderworpen aan een 100% elektrische test om de integriteit en betrouwbaarheid ervan te waarborgen.De bovenste laag van het PCB is ontworpen om aan specifieke impedantie-eisen te voldoen, met een 6 mil spoor voor 50 ohm enkel eind impedantie en een 7 mil/6 mil spoor/gap voor 100 ohm differentiële impedantie.

Met 70 componenten, 116 totale pads en 234 via's biedt dit PCB voldoende ruimte voor uw circuits.

Dit PCB vindt zijn toepassingen op verschillende gebieden, zoals bandpassfilters, microstrip patch antennes, spanningsgecontroleerde oscillatoren en elke toepassing die gevoelig is voor temperatuurveranderingen.Het werkbereik van -40°C tot +85°C zorgt voor betrouwbare prestaties in verschillende omgevingen.

Onze PCB's zijn wereldwijd verkrijgbaar, en voor technische vragen, neem contact op met Ivy op sales10@bichengpcb.com.en eenvoud van integratie voor uw elektronische projecten.

Onthulling van RO3003: het belangrijkste materiaal voor PCB's met hoge prestaties

Inleiding:
In het gebied van hoogfrequente elektronische toepassingen is de keuze van het juiste PCB-materiaal van cruciaal belang voor het bereiken van optimale prestaties en betrouwbaarheid.een materiaal valt op als de belangrijkste optieMet zijn uitzonderlijke kenmerken en veelzijdige eigenschappen is RO3003 het voorkeurmateriaal geworden voor ingenieurs en ontwerpers die op zoek zijn naar uitstekende prestaties in hun PCB-ontwerpen.In dit artikel, zullen we de redenen onderzoeken waarom RO3003 de overhand heeft en waarom het materiaal van uw keuze zou moeten zijn.

1Onovertroffen dielektrische prestaties:
RO3003 beschikt over een dielectrische constante (ε) van 3,0 ± 0,04 bij 10 GHz en 23 °C, waardoor het een ideale keuze is voor hoogfrequente toepassingen.De uitstekende dielektrische constantestabiliteit zorgt voor een consistente signaaloverdracht en minimaal verlies, waardoor een betrouwbare en efficiënte circuitprestatie mogelijk is.

2. lage verdrijvingsfactor:
Met een opmerkelijk lage dissipatiefactor (tanδ) van 0,001 bij 10 GHz en 23 °C, minimaliseert RO3003 energieverlies en vervorming in hoogfrequente circuits.Deze eigenschap zorgt ervoor dat uw signalen onberispelijk en nauwkeurig blijven, waardoor een superieure prestatie mogelijk is in toepassingen tot 40 GHz.

3Temperatuurstabiliteit:
RO3003 vertoont uitzonderlijke dimensionale stabiliteit, met een lage thermische coëfficiënt van ε en een coëfficiënt van thermische uitbreiding (CTE) van 17 ppm/°C (X-as), 16 ppm/°C (Y-as) en 25 ppm/°C (Z-as).Deze stabiliteit garandeert een betrouwbare prestatie zelfs onder extreme temperatuuromstandigheden, waardoor het geschikt is voor toepassingen die gevoelig zijn voor temperatuurveranderingen.

4Mechanische stijfheid:
De mechanische eigenschappen van RO3003 maken het een uitstekende keuze voor striplijn- en meerlagige platenconstructies.terwijl de hoge trekmodule robuustheid en bescherming tegen mechanische spanningen biedt.

5Versatile ontwerpmogelijkheden:
De veelzijdigheid van RO3003 maakt een breed scala aan ontwerpmogelijkheden mogelijk.het aanbieden van flexibiliteit bij het maken van complexe schakelconfiguratiesBovendien is het naadloos te integreren met epoxy glas multi-layer board hybride ontwerpen, verder uitbreiden van de potentiële toepassingen.

6Uitzonderlijke elektrische prestaties:
RO3003 voldoet aan strenge eisen aan elektrische prestaties, met een bovenste laag die is ontworpen om specifieke impedantie-eisen te bereiken.Met een 6 mil spoor dat een enkel eindimpedantie van 50 ohm biedt en een 7 mil/6 mil spoor/gap dat een differentiële impedantie van 100 ohm mogelijk maakt, RO3003 zorgt voor nauwkeurige signaalintegriteit en betrouwbare hoge-frequentie prestaties.

7Betrouwbaarheid en kwaliteitsborging:
RO3003 wordt vervaardigd volgens de kwaliteitsnormen van IPC-Klasse 2 en ondergaat strenge tests en kwaliteitscontrolemaatregelen.en loodvrije procescompatibiliteit, zodat u een betrouwbare en compliant oplossing voor uw PCB-behoeften kunt vinden.

8. Een breed toepassingsgebied:
RO3003 vindt zijn toepassing in een groot aantal industrieën en projecten.en alle toepassingen die superieure prestaties vereisen, stabiliteit en weerstand tegen temperatuurschommelingen.

9Wereldwijde beschikbaarheid:
RO3003 is wereldwijd verkrijgbaar, of u nu in Noord-Amerika, Europa, Azië of een andere regio woont.u kunt toegang krijgen tot dit primaire materiaal om aan uw PCB-vereisten te voldoen.

Conclusie:
RO3003 staat hoog als het belangrijkste materiaal voor hoogwaardige PCB's en biedt ongeëvenaarde dielektrische prestaties, lage dissipatiefactor, temperatuurstabiliteit en veelzijdige ontwerpmogelijkheden.De uitzonderlijke elektrische prestaties, betrouwbaarheid en wereldwijde beschikbaarheid maken het de voorkeur keuze voor ingenieurs en ontwerpers in verschillende industrieën.Gebruik de kracht van RO3003 en ontgrendel het volledige potentieel van je hoogfrequente elektronische toepassingen.
