Productdetails:
|
| Hoog licht: | 2 laag PCB-substraat,Onderdompeling-goudplatering PCB-substraat |
||
|---|---|---|---|

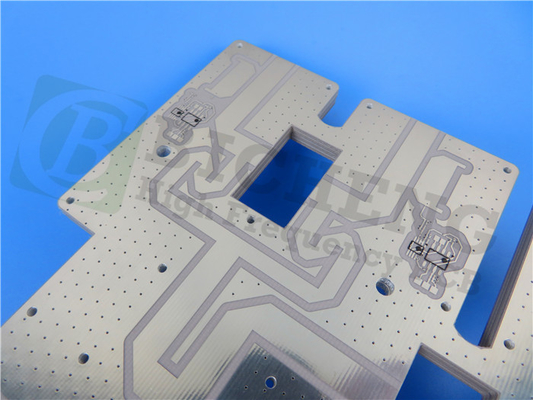

Onze nieuwste levering van hoogwaardige PCB's wordt met plezier gepresenteerd, gericht op het verheffen van elektronische ontwerpen naar nieuwe hoogten.het garanderen van ongeëvenaarde prestaties, betrouwbaarheid en flexibiliteit.
De kern van de PCB's ligt in het gebruik van Rogers RT/duroid 6002 keramisch gevulde PTFE-composites, bekend om hun uitzonderlijke eigenschappen.Optimale signaalintegriteit wordt bereikt met een proces DK van 2.94 bij 10 GHz/23°C, terwijl een efficiënte vermogenstransmissie wordt gewaarborgd met een indrukwekkend lage dissipatiefactor van 0,0012 bij 10 GHz/23°C.Met een hoge thermische stabiliteit van Td> 500°C kunnen onze PCB's bestand zijn tegen veeleisende omgevingen met hoge temperaturenHet werkbereik varieert van -40°C tot +85°C, waardoor ze naadloos kunnen functioneren onder verschillende omstandigheden.
De tweelaags rigide PCB-constructie is zorgvuldig ontworpen om de functionaliteit te optimaliseren.met een dikte van 35 μmDe duurzaamheid en robuustheid worden bereikt door gebruik te maken van een substraat van RT/duroïde 6002 op 0,635 mm (25 mil).het gemak van gebruik te garanderen.
Uitzonderlijke prestaties worden verder gewaarborgd door nauwkeurige bouwdetails.15 mm garandeert een perfecte pasvorm voor uw toepassingenIngewikkelde en gedetailleerde ontwerpen worden mogelijk gemaakt door de minimale ruimtebehoefte van 5/5 millimeter, terwijl de veelzijdige integratie van componenten wordt vergemakkelijkt door de minimale gaatengrootte van 0,35 mm.
Om de betrouwbaarheid te garanderen, worden de PCB's vóór verzending voor 100% elektrisch getest, zodat de hoogste kwaliteitsnormen en optimale functionaliteit worden nageleefd.De afgeronde plaatdikte van 0De.76mm zorgt voor de ideale balans tussen duurzaamheid en flexibiliteit.Efficiënt solderen en beschermen wordt vergemakkelijkt door het groene soldeermasker op zowel de bovenste als de onderste lagen, terwijl een slanke en minimalistische uitstraling wordt gehandhaafd door de afwezigheid van zijderap aan beide zijden.
Deze PCB's voldoen aan een breed scala aan ontwerpeisen, met 58 componenten en in totaal 176 pads.efficiënte en georganiseerde signaalpaden worden vastgesteld.
Onze PCB's voldoen aan de IPC-Klasse-2-conformiteitsnorm.voldoen aan strenge kwaliteits- en fabricagevereisten.
Voor alle technische vragen of vragen wordt uitzonderlijke ondersteuning en begeleiding geboden door ons toegewijde team.U kunt contact opnemen met Ivy op sales10@bichengpcb.com om het volledige potentieel van onze geavanceerde PCB-technologie te ontgrendelen.
| Dielectrische constante,εProces | 2.94±0.04 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Dielectrische constante,ε Ontwerp | 2.94 | 8 GHz tot 40 GHz | Differentiële faselengte methode | ||
| Dissipatiefactor,tanδ | 0.0012 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +12 | Z. | ppm/°C | 10 GHz 0°C-100°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 106 | Z. | Mohm.cm | Een | ASTM D 257 |
| Oppervlakteweerstand | 107 | Z. | Moehm. | Een | ASTM D 257 |
| Tensielmodule | 828 ((120) | X, Y | MPa ((kpsi) | 23°C | ASTM D 638 |
| Ultieme stress | 6.9(1.0) | X, Y | MPa ((kpsi) | ||
| De ultieme spanning | 7.3 | X, Y | % | ||
| Compressiemodule | 2482 (((360) | Z. | MPa ((kpsi) | ASTM D 638 | |
| Vochtopname | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| Warmtegeleidbaarheid | 0.6 | W/m/k | 80°C | ASTM C518 | |
| Coëfficiënt van thermische uitbreiding (-55 tot 288°C) |
16 16 24 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Dichtheid | 2.1 | gm/cm3 | ASTM D 792 | ||
| Specifieke warmte | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Berekeningen | ||
| Koperen schil | 8.9(1.6) | In IBS/in. ((N/mm) | IPC-TM-650 2.4.8 | ||
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
Ontdek de geavanceerde mogelijkheden van RT/duroid 6002 PCB's
RT/duroïde 6002 beschikt over een precieze dielectrische constante (εProcess) van 2,94±0,04 bij 10 GHz/23°C, overeenkomstig IPC-TM-650 2.5.5Met een lage dissipatiefactor (tanδ) van 0,0012 bij 10 GHz/23°C garanderen deze PCB's een optimale signaalintegriteit en een efficiënte vermogenstransmissie.
De thermische stabiliteit is een opvallend kenmerk, met een thermische coëfficiënt ε van +12 ppm/°C van 0°C tot 100°C bij 10 GHz, volgens IPC-TM-650 2.5.5.5Dit zorgt ervoor dat de PCB's bestand zijn tegen hoge temperatuuromgevingen.voldoen aan de testvoorschriften van ASTM D 257.
De mechanische eigenschappen zijn van cruciaal belang en onze PCB's zijn in dit opzicht uitstekend.ze kunnen buitenkrachten weerstaan zonder vervormingDe ultieme spanning wordt gemeten op 6,9 MPa (1,0 kpsi) en de ultieme spanning voor de X- en Y-richtingen is 7,3%, wat hun maximale draagkracht aangeeft.
De compressie eigenschappen zijn even indrukwekkend, met een compressie modulus van 2482 MPa (360 kpsi) in de Z-richting (ASTM D 638).
De vochtopname is minimaal bij 0,02% (D48/50 en IPC-TM-650 2.6.2.1), waardoor de stabiliteit op lange termijn wordt gewaarborgd, zelfs in vochtige omgevingen.
Deze PCB's vertonen een thermische geleidbaarheid van 0,6 W/m/k bij 80 °C (ASTM C518), wat een efficiënte warmteafvoer mogelijk maakt en oververhitting voorkomt.
Met een coëfficiënt van thermische uitbreiding tussen 16 en 24 ppm/°C in de X-, Y- en Z-richtingen bij 23°C/50% RH (IPC-TM-650 2.4.41), kunnen deze PCB's temperatuurvariaties zonder mechanische spanning weerstaan.
Ze hebben een ontbindingstemperatuur (Td) van 500 °C (ASTM D 3850), waardoor ze hoge temperaturen kunnen weerstaan tijdens de productie en de werking.
Andere opmerkelijke eigenschappen zijn een dichtheid van 2,1 gm/cm3 (ASTM D 792) en een specifieke warmte van 0,93 j/g/k (0,22 BTU/ib/OF), berekende waarden.
DePCB's bereiken een V-0-waarde in de ontvlambaarheidstest UL 94, waardoor ze ontstekingsbestendig zijn.aanpassing aan milieuvriendelijke productiepraktijken.
