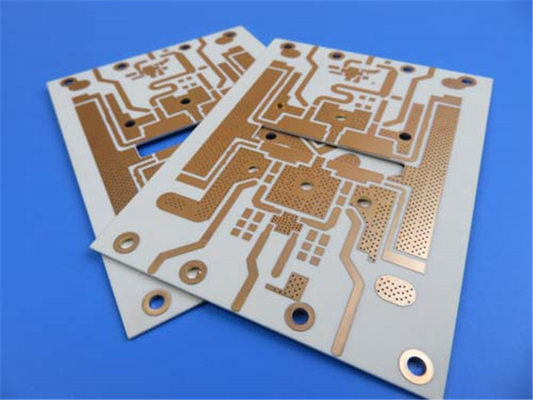

2 laag 32mil RO4003C Rigid PCB met ENEPIG

Vandaag bespreken we de constructie van een tweelaags rigide PCB met behulp van RO4003C koolwaterstof keramische laminaat.

Het in dit project gebruikte PCB-materiaal is RO4003C koolwaterstofkeramische laminaat.Het gebruik van dit materiaal in de PCB zorgt voor een optimale signaalkwaliteit en vermindert het geluid en het overspel tussen componentenBovendien is het door het loodvrije proces dat in de productie wordt gebruikt, milieuvriendelijk en kan het in een breed temperatuurbereik van -40°C tot +85°C werken.

De PCB is een tweelaags rigide plaat met een koperen gewicht van 35 mm aan beide zijden.en de stack-up is geoptimaliseerd voor high-frequency prestatiesHet gebruik van RO4003C koolwaterstof keramische laminaat als dielektrisch materiaal zorgt ervoor dat het PCB een laag dielektrisch verlies heeft, waardoor het geschikt is voor hoogfrequente toepassingen.

De constructiedetails van het PCB zijn zorgvuldig geselecteerd om optimale prestaties en betrouwbaarheid te garanderen.De minimale afstand is 5/6 millimeter.Het is niet blind of begraven via's. De afgewerkte plaat dikte is 0,9 mm, en het afgewerkte Cu gewicht is 1 oz (1,4 mils) voor alle lagen.De dikte van de via is 1 milDe oppervlakte is van elektroless nikkel, elektroless palladium en onderdompelingsgoud (ENEPIG).Er zit geen zijde op de soldeerplaten., en 100% elektrische tests zijn uitgevoerd.

Het PCB heeft in totaal 95 componenten en 112 pads, met 37 door-gat pads en 75 bovenste SMT pads.Het voor dit PCB geleverde type afbeelding is PCBDOC.

Tot slot is het bouwen van een tweelaags stijf PCB met behulp van RO4003C koolwaterstof keramische laminaat een betrouwbare en efficiënte oplossing voor moderne elektronica.Het gebruik van RO4003C koolwaterstof keramische laminaat zorgt voor een optimale signaalkwaliteit en vermindert geluid en overspel tussen componentenDe opstapconfiguratie en de bouwdetails zijn zorgvuldig geselecteerd om optimale prestaties en betrouwbaarheid te garanderen.Het PCB is 100% elektrisch getest om de kwaliteit en betrouwbaarheid ervan te waarborgen.Het PCB is ideaal voor hoogfrequente toepassingen en kan in een breed temperatuurbereik van -40°C tot +85°C werken.

RO4003C Keramische koolwaterstoflaminaten voor PCB's met hoge prestaties

RO4003C is een hoogwaardig koolwaterstofkeramisch laminaat dat vaak wordt gebruikt bij de vervaardiging van hoogfrequente printplaten (PCB's). Het heeft uitstekende elektrische en mechanische eigenschappen,het geschikt maken voor toepassingen die een stabiele en betrouwbare prestatie vereisen in veeleisende omgevingenIn dit artikel zullen de belangrijkste kenmerken en voordelen van RO4003C, evenals de typische eigenschappen ervan worden besproken.

Dielektrische constante en dissipatiefactor:

RO4003C vertoont een lage en stabiele dielectrische constante van 3,38±0,05 (procesrichting) bij 10 GHz en 23°C. Deze eigenschap zorgt voor een consistente signaalintegratie en impedantieregeling,waardoor het ideaal is voor hoogfrequente toepassingenDe dissipatiefactor (tan δ) van RO4003C is eveneens indrukwekkend laag, 0,0027 bij 10 GHz en 23°C, wat bijdraagt tot een laag signaalverlies en minimale dispersie.

Thermische stabiliteit en mechanische sterkte:

met een thermische coëfficiënt ε van +40 ppm/°C en een Tg (glasovergangstemperatuur) van meer dan 280°C,RO4003C biedt een uitstekende dimensionale stabiliteit en kan bestand zijn tegen hoge temperatuurproductieprocessenHet behoudt zijn mechanische sterkte en elektrische eigenschappen over een breed temperatuurbereik, van -40°C tot +85°C, waardoor een betrouwbare werking in verschillende omgevingen wordt gewaarborgd.De trekmodulus en de sterkte van het laminaat zorgen voor de structurele integriteit van het PCB, met respectievelijk waarden van ongeveer 19,650 en 139 MPa.

Elektrische en oppervlakte eigenschappen:
RO4003C heeft een hoge elektrische sterkte, met 31,2 kV/mm (780 V/mil) bij een dikte van 0,51 mm (0,020").De volumeweerstand van 1.7 x 10^10 xn--M-jlb.cm en een oppervlakteweerstand van 4,2 x 10^9 MΩ maken RO4003C uitermate geschikt voor digitale toepassingen met hoge frequentie en hoge snelheid.

Thermisch beheer:
Om de warmte effectief te verdrijven, biedt RO4003C een warmtegeleidbaarheid van 0,71 W/M/oK bij 80°C. Deze eigenschap helpt om lagere bedrijfstemperaturen in PCB's te handhaven,vermindering van het risico op thermische stress en verbetering van de algehele betrouwbaarheid van het systeem.

Loodvrije procescompatibiliteit:
RO4003C is volledig compatibel met loodvrije PCB-assemblageprocessen, waardoor het voldoet aan milieuvoorschriften en industriestandaarden.Deze verenigbaarheid zorgt ervoor dat elektronische producten die met behulp van RO4003C worden vervaardigd, voldoen aan de nieuwste eisen en beperkingen met betrekking tot gevaarlijke stoffen.

Bouwgegevens:
De gespecificeerde stapel voor de 2-lagige stijve PCB met behulp van RO4003C omvat 35 μm afgewerkt koper aan beide zijden met een 32 mil RO4003C dielectrische laag.en het afgewerkte kopergewicht is 1 oz (1De afmetingen van de PCB's zijn 40 mm x 26 mm, met een tolerantie van +/- 0,15 mm. De minimale sporenbreedte en afstand zijn 5/6 mil, en de minimale gatgrootte is 0,3 mm.Het bord heeft geen blinde of begraven vias.

Oppervlakteafwerking en maskering:
De voor deze pcb gekozen oppervlakte is elektrisch nikkel, elektrisch palladium en onderdompelingsgoud (ENEPIG).het waarborgen van betrouwbare soldeerslijmenDe PCB heeft geen bovenste of onderste zijde- of soldeermasker en er is geen zijde- of soldeermasker op de soldeerplaten.

Kwaliteitsborging:
Om de betrouwbaarheid en functionaliteit van het PCB te waarborgen, wordt een elektrische test uitgevoerd die de verbinding en de goede werking van het circuit verifieert.Deze uitgebreide testprocedure helpt bij het identificeren van eventuele fabricagefouten en zorgt ervoor dat het eindproduct aan de gewenste specificaties voldoet.

Conclusie:
RO4003C koolwaterstof keramische laminaat, met hun uitzonderlijke elektrische, thermische en mechanische eigenschappen, zijn een uitstekende keuze voor PCB-toepassingen met hoge frequentie en hoge prestaties.Hun lage dielectrische constante, een stabiele signaalintegriteit en compatibiliteit met loodvrije processen maken ze geschikt voor een breed scala aan industrieën.RO4003C maakt de ontwikkeling van betrouwbare en efficiënte elektronische producten mogelijk.

Voor verdere technische vragen of om het gebruik van RO4003C in uw specifieke PCB-project te onderzoeken, neem dan contact op met Ivy op sales10@bichengpcb.com.
