Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | Rogers 4300C | PCB-grootte: | 84 x 78mm=1PCS |
|---|---|---|---|
| Kopergewicht: | 1oz | De oppervlakte eindigt: | onderdompelingsgoud |
| Laagtelling: | 2 laag | PCB-dikte: | 1.7mm |
| Markeren: | Onderdompeling Gold Plating PCB-materiaal,PCB-materiaal met lage dissipatiefactor,60 Mil RF-printplaat |
||

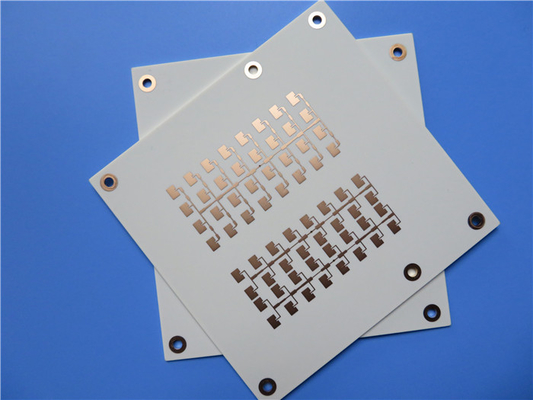

We zijn verheugd om onze nieuwste PCB te introduceren, gemaakt van RO4003C-substraat, die een strakke controle biedt over de diëlektrische constante en een lage dissipatiefactor.
Onze nieuw verzonden printplaat is gemaakt van hoogwaardig Rogers RO4003C-materiaal, wat zorgt voor betrouwbare en efficiënte prestaties.Het is ontworpen om te werken in een breed temperatuurbereik van -40 ℃ tot +85 ℃ en maakt gebruik van een loodvrij proces.
De constructiedetails van de PCB omvatten een diëlektrische dikte van 60 mil, een basiskoperdikte van 17um en een andere basiskoperdikte van 17um.De afmetingen van het bord zijn 32,00 x 54,00 mm met een tolerantie van +/- 0,15 mm.De minimale spoor/ruimte en minimale gatgrootte zijn respectievelijk 6/8 mils en 17 mils.Deze print heeft geen blinde of begraven via's en heeft een afgewerkte dikte van 1,7 mm.
Het afgewerkte kopergewicht voor alle lagen is 1 oz (1,4 mils) en de dikte van de doorgang is 1 mil.De oppervlakteafwerking van de PCB is immersiegoud (ENIG), met een groen soldeermasker aan de bovenkant en geen soldeermasker aan de onderkant.Er zit geen zeefdruk op de soldeerpads.Er is een 100% elektrische test op het bord uitgevoerd om de kwaliteit ervan te waarborgen.
Voor de bovenzijde van de printplaat wordt een sjabloon voor soldeerpasta met panelen meegeleverd, waardoor de montage eenvoudiger wordt.De PCB bevat in totaal 19 componenten, 24 pads, 9 through-hole pads, 17 bovenste SMT-pads, 8 onderste SMT-pads, 98 via's en 115 netten.
Houd er rekening mee dat impedantie-aanpassing, +/- 10%, niet is inbegrepen in deze PCB.Als u technische vragen of opmerkingen heeft, kan Ivy via sales10@bichengpcb.com hulp bieden.
Over het algemeen biedt deze PCB hoge kwaliteit, betrouwbaarheid en efficiëntie voor een breed scala aan toepassingen.Het nauwkeurige en krachtige ontwerp zorgt ervoor dat het aan uw behoeften voldoet.
InvoeringvanRO4003C
RO4003C is een hoogfrequent laminaatmateriaal dat ideaal is voor gebruik bij PCB-fabricage.Het heeft verschillende voordelen waardoor het een uitstekende keuze is voor uw volgende PCB-project.In dit artikel onderzoeken we de voordelen van het gebruik van RO4003C in uw nieuw verzonden printplaat en de eigenschappen waardoor deze zich onderscheidt van andere materialen.
De eigenschappen van RO4003C
RO4003C is een geweven glasversterkte koolwaterstof/keramische composiet met een diëlektrische constante van 3,38 ± 0,05 en een dissipatiefactor van 0,0027.Deze eigenschappen maken het een betrouwbaar materiaal voor PCB-fabricage.RO4003C heeft ook een thermische coëfficiënt van ε van +40 ppm/℃ en een volumeweerstand van 1,7 x 1010 MΩ.cm, die essentieel zijn voor hoogfrequente toepassingen.
Voordelen van het gebruik van RO4003C bij PCB-fabricage
RO4003C heeft verschillende voordelen waardoor het een ideaal materiaal is voor PCB-fabricage.De uitstekende elektrische eigenschappen maken het perfect voor hoogfrequente toepassingen.Bovendien is RO4003C compatibel met loodvrije processen, waardoor het een milieuvriendelijke optie is.Het lage vochtopnamepercentage van 0,06% zorgt voor de betrouwbaarheid van uw printplaat.
Inzicht in de diëlektrische constante en dissipatiefactor van RO4003C
De diëlektrische constante en dissipatiefactor zijn cruciale eigenschappen van RO4003C.De diëlektrische constante bepaalt het vermogen van het materiaal om elektrische energie op te slaan, terwijl de dissipatiefactor de hoeveelheid energie vertegenwoordigt die verloren gaat als warmte.RO4003C heeft een diëlektrische constante van 3,38 ± 0,05 en een dissipatiefactor van 0,0027, waardoor het een ideaal materiaal is voor hoogfrequente toepassingen die betrouwbare elektrische prestaties vereisen.
Thermische eigenschappen van RO4003C en de impact ervan op PCB-ontwerp
RO4003C's thermische coëfficiënt van ε van +40 ppm/℃ betekent dat de diëlektrische constante verandert met de temperatuur.Deze eigenschap kan de prestaties van uw printplaat beïnvloeden, vooral in omgevingen met hoge temperaturen.Daarom is het cruciaal om rekening te houden met de thermische eigenschappen van RO4003C bij het ontwerpen van uw printplaat.
| RO4003C Typische Waarde | |||||
| Eigendom | RO4003C | Richting | Eenheden | Voorwaarde | Test methode |
| Diëlektrische constante, εproces | 3,38 ± 0,05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Geklemde striplijn | |
| Diëlektrische constante, εontwerp | 3.55 | Z | 8 tot 40GHz | Differentiële faselengtemethode | |
| Dissipatiefactortan,δ | 0,0027 0,0021 |
Z | 10GHz/23℃ 2,5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt van ε | +40 | Z | ppm/℃ | -50℃tot 150℃ | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1,7 x 1010 | MΩ.cm | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
| Oppervlakte weerstand | 4,2 x 109 | MΩ | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Trekmodulus | 19.650 (2.850) 19.450 (2.821) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Treksterkte | 139(20.2) 100 (14,5) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Buigsterkte | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | <0,3 | X, Y | mm/m (mil/duim) |
na ets+E2/150℃ | IPC-TM-650 2.4.39A |
| Uitzettingscoëfficiënt | 11 14 46 |
X Y Z |
ppm/℃ | -55℃tot288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃TGA | ASTM D 3850 | ||
| Warmtegeleiding | 0,71 | W/M/OK | 80℃ | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monstertemperatuur 50℃ |
ASTM D 570 | |
| Dikte | 1.79 | gram/cm3 | 23℃ | ASTM D 792 | |
| Koperschilsterkte | 1.05 (6.0) |
N/mm (pli) |
na soldeer vlotter 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | NVT | UL 94 | |||
| Loodvrij Proces Compatibel | Ja | ||||
Elektrische eigenschappen van RO4003C voor hoogfrequente PCB-toepassingen
RO4003C heeft uitstekende elektrische eigenschappen, waaronder een laag diëlektrisch verlies en een hoge diëlektrische sterkte.Deze eigenschappen maken het ideaal voor hoogfrequente toepassingen die betrouwbare elektrische prestaties vereisen.Bovendien vermindert de verliesarme tangens van de RO4003C de kans op het produceren van elektromagnetische interferentie (EMI).
RO4003C's compatibiliteit met loodvrije processen
RO4003C is compatibel met loodvrije processen, waardoor het een milieuvriendelijke optie is voor PCB-fabricage.Nu loodvrije processen steeds populairder worden vanwege milieuoverwegingen en regelgeving, zorgt het gebruik van RO4003C ervoor dat uw printplaat aan deze eisen voldoet.
Hoe RO4003C PCB-prestaties en betrouwbaarheid verbetert
De uitzonderlijke elektrische en thermische eigenschappen van RO4003C maken het een ideaal materiaal om de prestaties en betrouwbaarheid van PCB's te verbeteren.De lage vochtopname en compatibiliteit met loodvrije processen zorgen ervoor dat uw printplaat op de lange termijn betrouwbaar is.Bovendien maken RO4003C's dimensionale stabiliteit en thermische uitzettingscoëfficiënt het een stabiel materiaal dat bestand is tegen temperatuurveranderingen en mechanische belasting.
Testmethoden voor RO4003C- en PCB-productie
Verschillende testmethoden zorgen voor de kwaliteit en betrouwbaarheid van RO4003C- en PCB-productie.Deze testmethoden zorgen ervoor dat de RO4003C die in uw printplaat wordt gebruikt, voldoet aan de industrienormen en betrouwbaar presteert.
Waarom RO4003C het ideale materiaal is voor uw volgende PCB-project
Kortom, RO4003C is een uitzonderlijk materiaal dat ongeëvenaarde voordelen biedt voor PCB-fabricage.De uitstekende elektrische, thermische en dimensionale eigenschappen maken het een ideale keuze voor hoogfrequente toepassingen.Bovendien is RO4003C compatibel met loodvrije processen, zodat uw printplaat voldoet aan de milieunormen.Door RO4003C te gebruiken in uw volgende PCB-project, kunt u de prestaties en betrouwbaarheid van uw PCB optimaliseren, waardoor het een verstandige en praktische investering wordt.Met zijn superieure eigenschappen is RO4003C de toekomst van PCB-materialen en een doorbraak in de elektronica-industrie.
