Hoog - die de dichtheid verbindt de Kringsraad onderling van PCB (van HDI) op 14-laag Fr-4 Tg170℃ met Onderdompelingsgoud wordt voortgebouwd

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-480.V1.0

Basismateriaal:

Lagen tellen:

14 Lagen

PCB -dikte:

2mm ±0,16

PCB-grootte:

220 mm x 170 mm = 4 STUKS

Soldermasker:

Groente

Zijdescherm:

Kopergewicht:

Inwendige 0,5 oz, buitenste 1 oz

Oppervlakteafwerking:

onderdompeling goud

Markeren:

Multilayer Fr4-raad van PCB

de Raad van PCB van 1oz FR4

1oz onderdompelings Gouden PCB

Productbeschrijving

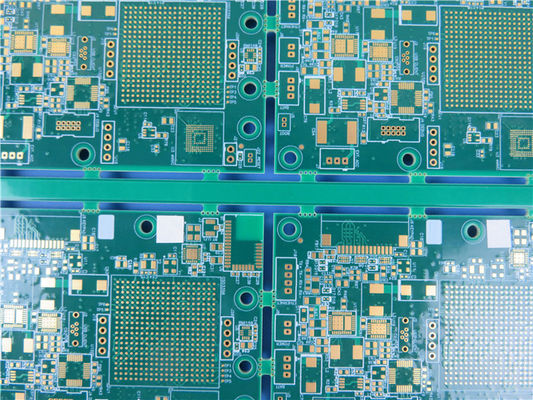

High Density Interconnect (HDI)PCB-circuit board gebouwd op14-laagFR-4 Tg170°CMet Immersion Gold

1.1 Algemene beschrijving

Dit is een type 14-laag HDI printplaat gebouwd op FR-4 Tg170 substraat voor de toepassing van codec apparatuur.0 mm dik met wit zijdefilter op groen soldeermasker en onderdompelingsgoud op padsDe PCB's bevatten 2+N+2 hoogdichte interconnectielagen, microvias op verschillende lagen worden gestapeld.Ze zijn vervaardigd volgens IPC 6012 Klasse 2 met behulp van Gerber gegevens.Elk 20 panelen zijn verpakt voor verzending.

1.2Onze voordelen

ISO9001, ISO14001, IATF16949, UL-gecertificeerd;

Prototype tot volumeproductiecapaciteit;

16000 m2 werkplaats;

30000 m2 productiecapaciteit per maand;

8000 soorten PCB's per maand;

IPC-klasse 2 / IPC-klasse 3;

In aanmerking komend percentage van de eerste productie: > 95%

1.3 Toepassingenvan HDI PCB's

Oscilloscoop
Draadloze versterker
Toegangspunt WiFi
4G WiFi
GSM-router
Kaarttoegangssystemen
Instrumenten

Hoog - die de dichtheid verbindt de Kringsraad onderling van PCB (van HDI) op 14-laag Fr-4 Tg170℃ met Onderdompelingsgoud wordt voortgebouwd 0

1.4 Parameter en gegevensblad

Aantal lagen	14-laag
Type van het bord	Meerschaal PCB's
Grootte van het bord	220 mm x 170 mm = 4 stuks
Dikte van het bord	2.0 mm +/- 0.16
Materiaal van het bord	FR-4
Leverancier van boordmateriaal	ITEQ
Tg Waarde van het plaatmateriaal	170°C

Dikte van PTH Cu	≥ 20 μm
Innerlijke laag Cu dikte	18 um (0,5 oz)
Oppervlakte Cu dikte	35 mm (1 oz)

Type en modelnummer van het lasmasker	LPSM, PSR-2000GT600D
Leverancier van soldeermaskers	TAIYO
Kleur van het soldeermasker	Groen
Aantal soldeermassen	2
Dikte van het soldeermasker	14 um

Soort zijdeprofielinkt	IJR-4000 MW300
Leverancier van zijderappen	TAIYO
Kleur van zijderap	Wit
Aantal zijdefilters	1

Mininum Trace (mil)	5.8 mil
Minimale kloof ((mil)	6.2 mil

Oppervlakte afwerking	Onderdompelingsgoud
RoHS vereist	- Ja, dat klopt.
Warpage	00,25%
Thermische schoktest	Pass, 288±5°C, 10 seconden, 3 cycli.
Test van de soldeerbaarheid	Passage, 255±5°C,5 seconden Bevochtigingsgebied Minstens 95%
Functie	100% geslaagd elektrische test
Vervaardiging	Naleving van IPC-A-600H en IPC-6012C klasse 2
Boretafel (mm)
T1	0.300
T2	0.450
T3	0.580
T4	0.590
T5	0.690
T6	0.650
T7	1.000
T8	1.150
T9	1.200
T10	1.300
T11	1.400
T12	1.500
T13	1.600
T14	1.700
T15	2.050
T16	2.550
T17	3.000
T18	3.200
T19	3.450

Hoog - die de dichtheid verbindt de Kringsraad onderling van PCB (van HDI) op 14-laag Fr-4 Tg170℃ met Onderdompelingsgoud wordt voortgebouwd 1

1.5Verschillende soorten HDI-PCB's

Om de PCB's met een hoge dichtheid te vereenvoudigen, definiëren we 3 soorten HDI-PCB's als hieronder:

1+N+1, PCB's bevatten eenmalige laserbooringen en drukken in de HDI-platen.

I+N+I (I≥2), PCB's bevatten twee of meer laserbooringen en -persingen, met inbegrip van de op verschillende lagen gestapelde of gestapelde microvias.

Elke laag HDI, blinde vias en begraven vias kan vrij op verschillende lagen worden geplaatst zoals de ontwerper wil.
