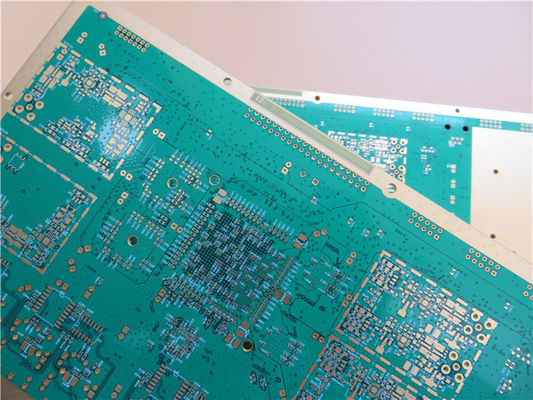

Onderdompeling Goud PCB Nickel/Gold Plating Circuit Board met BGA en Via In Pad voor signaaloverdracht
1.1 Algemene beschrijving
Dit is een type meerlagig PCB gebouwd op FR-4 substraat met Tg 135°C voor de toepassing van Signal transmissie met 12 laag koper spoor.0 mm dik met witte zijderap ((Taiyo) op groen soldeermasker (Taiyo) en onderdompeling goud op padsHet basismateriaal is van ITEQ, leverancier van single-up PCB's. Ze worden vervaardigd volgens IPC 6012 Klasse 2 met behulp van Gerber-gegevens. Elk van de 20 platen is verpakt voor verzending.
1.2 Kenmerken en voordelen
Loodvrije assemblages met een maximale terugstroomtemperatuur van 260°C.
Lange opslagtijd (het kan langer dan 1 jaar in een vacuümzak worden bewaard)
Verbeterde snelheid van signaaloverdracht
PCB-productie volgens de vereiste specificaties.
Snelle en tijdige levering
UL erkend en in overeenstemming met de RoHS-richtlijn
Prototype-PCB-capaciteit
1.3 Toepassingen
Zonnebatterijoplader
Voertuig Tracker
GPS ontvanger
SMS-modem
Antenne met meervoudige koppelingen
Telefoonsystemen
1.4 Parameter en gegevensblad
| PCB-grootte |
257 x 171,5 mm = 1 PCS = 1 ontwerp |
| BOARD-TYPE |
Meerschaal PCB's |
| Aantal lagen |
12 lagen |
| Op het oppervlak gemonteerde componenten |
- Jawel. |
| Door middel van gaten |
- Jawel. |
| LAYER STACK |
koper ------- TOP 17um ((1 oz) + plaat 25um |
| 130 um prepreg 1080 x 2 |
| koper ------- L02 35um ((1 oz) |
| 150um kern FR-4 |
| koper ------- L03 35um ((1 oz) |
| 130 um prepreg 1080 x 2 |
| koper ------- L04 35um ((1 oz) |
| 150um kern FR-4 |
| koper ------- L05 35um ((1 oz) |
| 130 um prepreg 1080 x 2 |
| koper ------- L06 35um ((1 oz) |
| 150um kern FR-4 |
| koper ------- L07 35um ((1 oz) |
| 130 um prepreg 1080 x 2 |
| koper ------- L08 35um ((1 oz) |
| 150um kern FR-4 |
| koper ------- L09 35um ((1 oz) |
| 130 um prepreg 1080 x 2 |
| koper ------- L10 35um ((1 oz) |
| 150um kern FR-4 |
| koper ------- L11 35um ((1 oz) |
| 130 um prepreg 1080 x 2 |
| koper ------- BOT 17um ((0,5 oz) + plaat 25um |
| Technologie |
|
| Minimaal spoor en ruimte: |
4 mil / 4 mil |
| Minimale / maximale gaten: |
0.25 mm / 3,0 mm |
| Aantal verschillende gaten: |
26 |
| Aantal boorgaten: |
4013 |
| Aantal geslepen gletsjes: |
0 |
| Aantal interne uitsnijdingen: |
0 |
| Impedantiebeheersing |
- Nee. |
| Materiaal voor het bord |
|
| Glas epoxy: |
FR-4, ITEQ IT-140, Tg>135°C, er<5.4 |
| Eindfolie externe: |
1 oz |
| Eindfolie intern: |
1 oz |
| Eindhoogte van PCB: |
2.0 mm ± 10% |
| Gelaagd en bekleed |
|
| Oppervlakte afwerking |
Onderdompelingsgoud (ENIG) ((2 μ" over 100 μ" nikkel) |
| Soldeermasker: |
Boven en beneden, 12 micron minimum. |
| Kleur van het soldeermasker: |
Groen, PSR-2000GT600D, Taiyo geleverd. |
| Type soldeermasker: |
LPSM |
| CONTOUR/SNIJTING |
Routing |
| Markering |
|
| Zijde van de legende van het onderdeel |
Top |
| Kleur van de component Legende |
Wit, IJR-4000 MW300, Taiyo geleverd. |
| Naam of logo van de fabrikant: |
Op het bord gemarkeerd in een dirigent en met benen Vrije zone |
| VIA |
Geplaatst door het gat ((PTH), via tented. |
| Vlambaarheidsklasse |
Uitsluitend voor voertuigen met een voertuigvergunning. |
| DIMENSIE-TOLERANTIE |
|
| Omvang van de contour: |
0.0059" (0,15mm) |
| Platenplatering: |
0.0030" (0.076mm) |
| Tolerantie van de boor: |
0.002" (0,05 mm) |
| TEST |
100% elektrische test voorafgaand aan verzending |
| Type van te leveren kunstwerk |
e-mailbestand, Gerber RS-274-X, PCBDOC enz. |
| Dienstverlening |
Wereldwijd, wereldwijd. |
1.5 Voordelen van PCB-platen met elektroless nikkel en onderdompelingsgoud
(1) Vlak oppervlak
Het belangrijkste kenmerk is dat het oppervlak van alle pads perfect vlak is, overeenkomend met het onderliggende koperoppervlak, waarbij alle pad- en spoorranden bedekt zijn met nikkel/goud.
(2) Een laag gebrekpercentage
Een belangrijke reden voor het kiezen van onderdompelingsgoudoppervlaktebescherming is een sterk verminderd falen bij montage en solderen in vergelijking met met soldeerbedekte en met hete lucht gevlakte platen.Dit geldt met name voor fijne lijnplaten met een componentenpitch van 0.5 mm (20 mils) of minder.
(3) Soldeerbaarheid
De soldeerbaarheid is hoog, maar de soldeertijd is iets langer (ongeveer 5 seconden) in vergelijking met golfsolderen (3 seconden).
(4) Dimensionale stabiliteit
Aangezien de platen tijdens de vervaardiging niet worden blootgesteld aan temperaturen hoger dan 90 °C, is de dimensionale stabiliteit hoog. This is of great importance when screen-printing solder paste on fine-line SMT boards because a better fit between the stencil and the pattern is achieved than in the case of solder coated and hot-air leveled boards.
