Hoog - Raad van de dichtheidsfr4 Tg170 de Automobiel Gedrukte Kring met Onderdompelingsgoud

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-477.V1.0

Basismateriaal:

Aantal lagen:

6 Lagen

PCB-dikte:

1.6mm ±0.16

PCB-formaat:

540,99 x 87,50 mm = 1UP

Soldeer masker:

Groente

Zeefdruk:

Koperen gewicht:

Oppervlakteafwerking:

Onderdompeling goud

Markeren:

Raad van de onderdompelings de Gouden Automobiel Gedrukte Kring

Automobiel Gedrukte de Kringsraad van FR4 Tg170

Hoge FR4 Tg170 - dichtheidspcb

Productbeschrijving

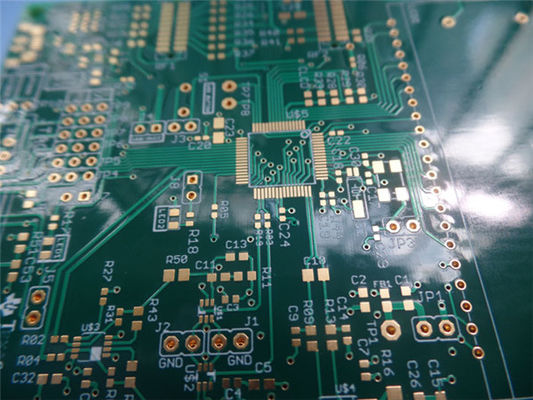

Via in Pad PCB High Density Multilayer PCB Via Filled Circuit Board met Immersion Gold voor GPS-trackingapparaten

1.1 Algemene beschrijving

Dit is een type 6 laag printplaat gebouwd op FR-4 Tg170 substraat voor de toepassing van GPS-tracking apparaten.6 mm dik met wit zijdefilter op groen soldeermasker en onderdompelingsgoud op padsHet basismateriaal is van ITEQ die 1 up single board levert. Vias met 0,3 mm zijn hars gevuld en plat geplaatst (via in pad).Elke 25 planken zijn verpakt voor verzending..

1.2 Kenmerken en voordelen

RoHS-conform en geschikt voor hoge thermische betrouwbaarheid

Uitstekende vlakheid van het oppervlak voor op CSP gemonteerde componenten om het falen tijdens montage en solderen te verminderen.

Betrouwbaarheidstest, isolatieweerstandstest en ionverontreinigingstest

Werkplaats van 16000 vierkante meter

12 uur offerte

Geen kwaliteitsklacht is bedoeld om geld te besparen.

1.3 Toepassingen

met een vermogen van niet meer dan 10 kW

Router ADSL

Industriële computer

Weeranalyse

1.4 Parameter en gegevensblad

Aantal lagen	6
Type van het bord	PCB's met meerdere lagen
Grootte van het bord	540,99 x 87,50 mm = 1UP
Dikte van het bord	1.6mm +/-0.16
Materiaal van het bord	FR-4
Leverancier van boordmateriaal	ITEQ
Tg Waarde van het plaatmateriaal	170°C

Dikte van PTH Cu	≥ 20 um (zie details van de gatwand)
Innerlijke laag Cu dikte	35 mm (1 oz)
Oppervlakte Cu dikte	35 mm (1 oz)

Type en modelnummer van het lasmasker	LPSM, PSR-2000GT600D
Leverancier van soldeermaskers	Taïyo
Kleur van het soldeermasker	Groen
Aantal soldeermassen	2
Dikte van het soldeermasker	13um

Soort zijdeprofielinkt	TAIYO, IJR-4000 MW
Leverancier van zijderappen	TAIYO
Kleur van zijderap	Wit
Aantal zijdefilters	1

Mininum Trace (mil)	7 miljoen
Minimale kloof ((mil)	4.9 mil

Oppervlakte afwerking	Onderdompelingsgoud
RoHS vereist	- Ja, dat klopt.
Warpage	00,25%
Boretafel (mm)
T1	1.000
T2	3.175

Thermische schoktest	Pass, 288±5°C, 10 seconden, 3 cycli.
Test van de soldeerbaarheid	Passage, 255±5°C,5 seconden Bevochtigingsgebied Minstens 95%
Functie	100% geslaagd elektrische test
Vervaardiging	Naleving van IPC-A-600H en IPC-6012C klasse 2
Boretafel (mm)	T1: 0.600
	T2: 0.700
	T3:0.800
	T4: 1.000
	T5: 1.100
	T6: 1.250
	T7: 1.850
	T8: 4.000
	T9: 4.325

1.5 Ontwerp voor vervaardiging (1)

Reeksnummer.	Verordening (EG) nr.	Artikel 1	Vervaardigingscapaciteit
			Groot volume (S<100 m2)	Middelvolume (S<10 m2)	Prototype ((S<1m2)
			Groot volume (S<100 m2)	Middelvolume (S<10 m2)	Prototype ((S<1m2)
1	Innerlijke laag (18um, 35um, 70um enz. zijn afgewerkt koper.	Minimale isolatie van lagen	0.1 mm	0.1 mm	0.06 mm
2		Min. spoor en afstand	5/5mil ((18um)	4/4mil ((18um)	3/3.5mil ((18um)
3			5/5mil ((35um)	4/4mil ((35um)	3/4mil ((35um)
4			7/9mil ((70um)	6/8mil ((70um)	6/7mil ((70um)
5			9/11mil ((105um)	8/10mil ((105um)	8/9mil ((105um)
6			13/13mil ((140um)	12/12mil ((140um)	12/11mil ((140um)
7		Min.afstand van de boor naar de geleider	4 laag 10mil,6 laag 10mil,8-12 laag 12mil	4 laag 8mil,6 laag 8mil,8-12 laag 10mil,14-20 laag 14mil,22-32 laag 18mil	4 laag 6mil,6 laag 6mil,8-14 laag 8mil,16-22 laag 12mil,24-32 laag 14mil
8		Min.breedte van de ringvormige ring op de binnenste laag	4 laag 10mil ((35um),≥6 laag 14mil ((35um)	4 laag 8mil ((35um),≥6 laag 12mil ((35um)	4 laag 6mil ((35um),≥6 laag 10mil ((35um)
9		Innerlijke laag isolatie ringbreedte ((min)	10mil (35um)	8mil (35um)	6mil (35um)
10		Min.via pad diameter	20mil (35um)	16mil (35um)	16mil (35um)
11		Min. afstand van de bordrand tot de geleider ((geen koper blootgesteld) ((binnenste laag)	14 mm × 35 mm	12 mil ((35um))	8 mm (± 35 mm)
12		Maximaal kopergewicht ((Binnenste laag en buitenste laag)	3 OZ (((105 um)	4 OZ (140 um)	6 OZ( 210 um)
13		Kern met verschillende koperen folie aan beide zijden	/	18/35,35/70...	18/35,35/70...
