Impedantie PCB Single End impedantie gecontroleerde printplaat 6-laags PCB voor voertuigvolgsysteem
1.1 Algemene beschrijving

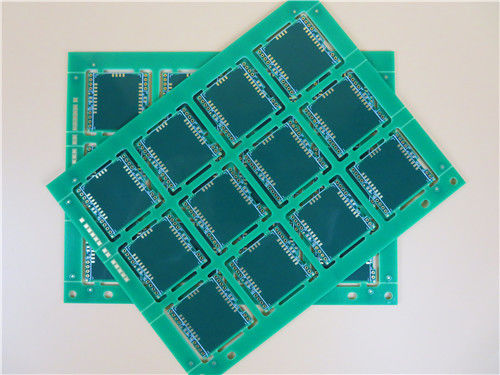

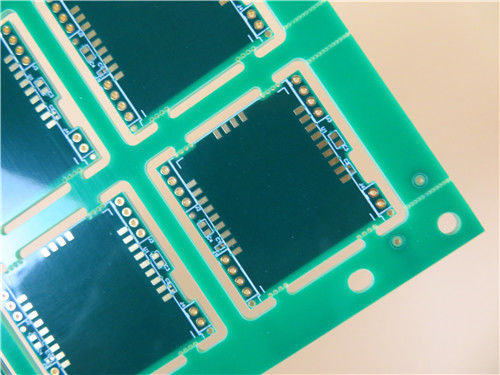

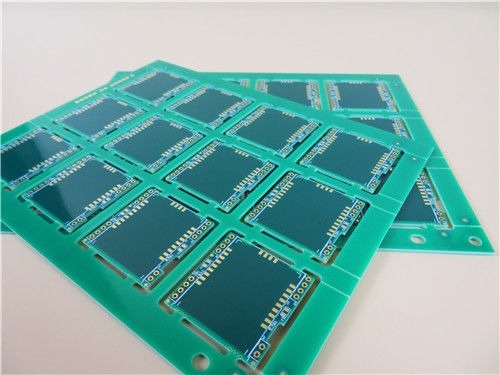

Dit is een type single-end impedantiegestuurde PCB gebouwd op FR-4-substraat met Tg 150°C voor de toepassing van voertuigvolgsystemen. Op verzoek is het in 12 panelen opgedeeld met stroken van 10 mm per plank, omdat er delen zijn die over de plank hangen. Er zijn extra breakouts toegevoegd in lijn met de plank, waardoor het een stuk eenvoudiger wordt om de planken na montage van de panelen te verwijderen. Het is een impedantiegestuurd bord met 60 ohm op een enkel eindspoor van 6 mil op signaallaag 3 en laag 4. Andere specificaties zijn 1,60 mm dik met witte zeefdruk aan beide zijden, groen soldeermasker aan beide zijden en immersiegoud op de pads. Het basismateriaalsubstraat is van ITEQ IT-158. Ze zijn vervaardigd volgens IPC 6012 Klasse 2 met behulp van de aangeleverde Gerber-gegevens. Elke 25 panelen worden verpakt voor verzending.
1.2 Kenmerken en voordelen
RoHS-conformiteit en conformiteit met IPC1401/126;
Industrieel standaardmateriaal met hoge Tg (175℃ door DSC) en uitstekende thermische betrouwbaarheid;
SMT-proces is bestand tegen reflow-solderen, bestand tegen nabewerking;
Hoge soldeerbaarheid, geen spanning op printplaten en minder vervuiling van het PCB-oppervlak;
Verbeterde snelheid van signaaloverdracht;
AOI-inspectie;
Elektrische test en hoogspanningstest;
Impedantiecontroletest en test op soldeervermogen;
8000 soorten PCB's per maand;
1.3 Toepassingen
GPS-navigatie
Videobewaking
Repeater-wifi
Converters
AC/DC-adapter
Elektrische omvormer
GPS-autotracking
PLC-programmering
DC-converters
Zware kopertoepassing
1.4 Parameter- en gegevensblad
| PCB-FORMAAT |
150 x 195 mm = 12 STUKS |
| BORDTYPE |
Meerlaagse printplaat |
| Aantal lagen |
6 lagen |
| Onderdelen voor opbouwmontage |
JA |
| Doorlopende componenten |
JA |
| LAGEN STAPEL |
koper ------- 18um(0.5oz)+plaat TOP-laag |
| Prepreg 0,23 mm |
| koper ------- 35um(1oz) MidLayer 1 |
| FR-4 0,3 mm inclusief koper |
| koper ------- 35um(1oz) MidLayer 2 |
| Prepreg 0,455 mm |
| koper ------- 35um(1oz) MidLayer 3 |
| FR-4 0,3 mm inclusief koper |
| koper ------- 35um(1oz) MidLayer 4 |
| Prepreg 0,23 mm |
| koper ------- 18um (0,5 oz) + plaat BOT-laag |
| TECHNOLOGIE |
|
| Minimale tracering en ruimte: |
N.v.t |
| Minimale / maximale gaten: |
0,5 mm / 4,05 mm |
| Aantal verschillende gaten: |
5 |
| Aantal boorgaten: |
32 |
| Aantal gefreesde sleuven: |
48 |
| Aantal interne uitsparingen: |
0 |
| Impedantiecontrole: |
Single-end impedantie, 57 ohm op 8mil spoor van signaallaag 3 en laag 4 |
| Aantal Gouden vinger: |
0 |
| BORDMATERIAAL |
|
| Glas epoxy: |
FR-4 Tg170℃, er<5.4.IT-180, ITEQ meegeleverd |
| Eindfolie extern: |
1 ons |
| Eindfolie intern: |
1 ons |
| Uiteindelijke hoogte van PCB: |
1,6 mm±0,16 |
| PLATEREN EN COATEN |
|
| Oppervlakteafwerking |
Immersiegoud (32,1%) 0,1 µm over 3 µm nikkel |
| Soldeermasker van toepassing op: |
BOVEN en onder, minimaal 12 micron |
| Kleur soldeermasker: |
Groen, PSR-2000GT600D, Taiyo meegeleverd. |
| Type soldeermasker: |
LPSM |
| CONTOUR/SNIJDEN |
Frezen, stempelgaten. |
| MARKERING |
|
| Kant van componentlegenda |
BOVEN en onder. |
| Kleur van componentlegenda |
Wit, IJR-4000 MW300, merk Taiyo |
| Fabrikantnaam of logo: |
Gemarkeerd op het bord in een geleider en met VRIJE ZONE |
| VIA |
Verguld doorgaand gat (PTH), minimale maat 0,5 mm. |
| ONTVLAMBAARHEIDSBEOORDELING |
UL 94-V0 Goedkeuring MIN. |
| DIMENSIE TOLERANTIE |
|
| Overzichtsdimensie: |
0,0059" |
| Bordbeplating: |
0,0029" |
| Boortolerantie: |
0,002" |
| TEST |
100% elektrische test vóór verzending |
| TYPE TE LEVEREN KUNSTWERK |
e-mailbestand, Gerber RS-274-X, PCBDOC etc |
| SERVICEGEBIED |
Wereldwijd, mondiaal. |

1.5 Impedantie printplaat
Definitie van karakteristieke impedantie
Bij een bepaalde frequentie, ten opzichte van een referentielaag, wordt de weerstand van de hoogfrequente signalen of elektromagnetische golven tijdens het transmissieproces de karakteristieke impedantie genoemd, wat de vectorsom is van elektrische impedantie, inductieve reactantie en capaciteitsweerstand.
De classificatie van karakteristieke impedantie
De gemeenschappelijke karakteristieke impedantie is onderverdeeld in: (1) Single-ended (lijn) impedantie; (2) Differentiële impedantie en (3) coplanaire impedantie, enz.
Single-ended impedantie verwijst naar de gemeten impedantie van een enkele signaallijn. Differentiële impedantie verwijst naar de impedantie gemeten tussen de twee transmissielijnen met gelijkwaardige breedte en afstand bij differentiële aandrijving. Coplanaire impedantie verwijst naar de impedantie die wordt gemeten wanneer de signaallijn zendt tussen de omringende GND/VCC (de ruimte tussen de signaallijn naar GND/VCC aan beide zijden is gelijk).
De bepalende voorwaarde die vereist is voor impedantiecontrole
Wanneer het signaal wordt verzonden in de PCB-geleider en de lengte van de geleider dichtbij 1/7 van de signaalgolflengte ligt, wordt de geleider op dit moment een signaaltransmissielijn. De andere algemene signaaltransmissielijnen moeten worden uitgevoerd met impedantiecontrole. Of het nodig is om de impedantie bij de PCB-productie te regelen, is gebaseerd op de eis van de klant. Als de klant vereist dat een bepaalde lijnbreedte moet worden uitgevoerd met impedantiecontrole, is het vereist om de impedantie van de lijnbreedte bij de productie te regelen. Drie basiselementen van impedantiematch zijn de uitgangsimpedantie (de originele actieve delen), de karakteristieke impedantie (signaallijn), de ingangsimpedantie (passieve delen) (printplaat)
