Hoge CTI 600V printplaatGebouwd op 2,0 mm FR-4 met HASL en verzonken gaten
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Algemene introductie

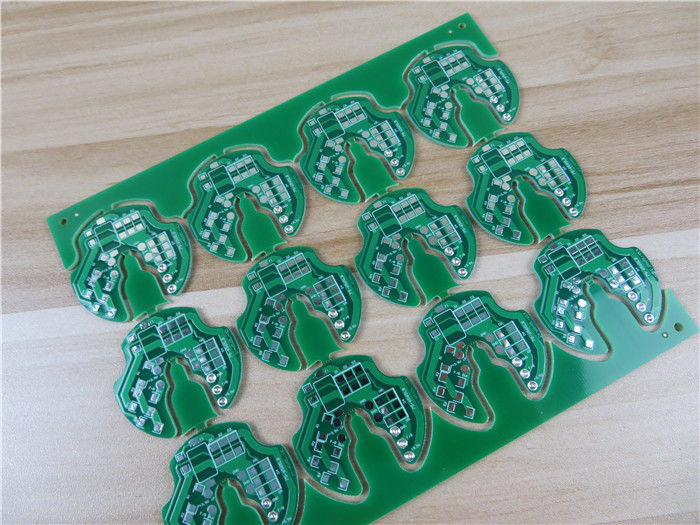

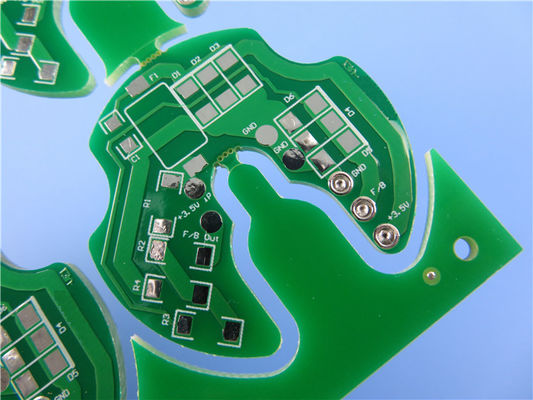

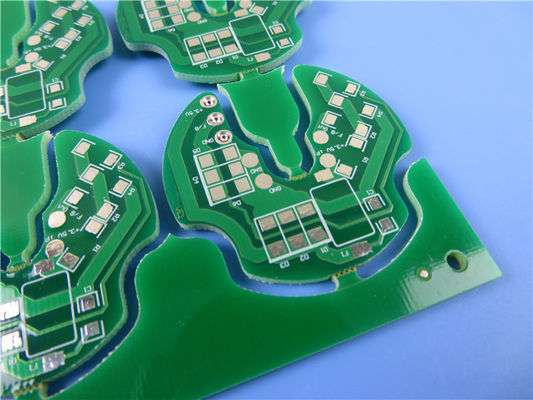

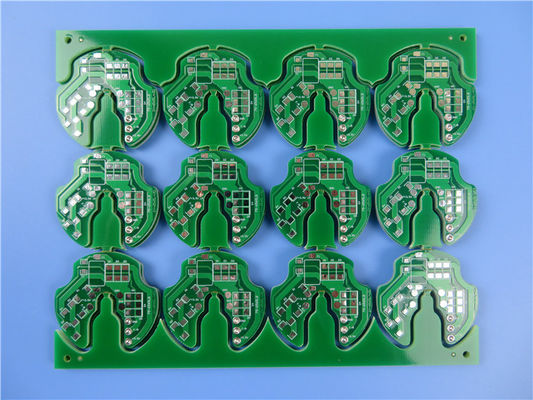

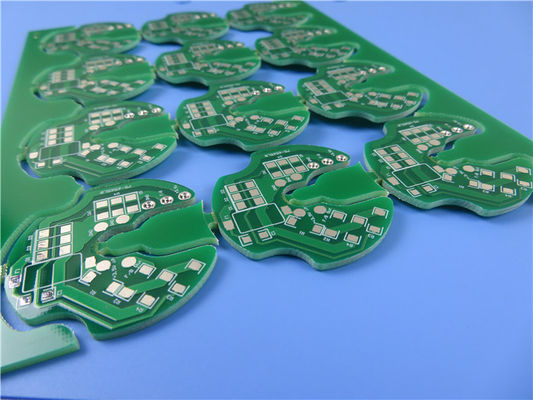

Dit is een type enkelzijdige printplaat gebouwd op FR-4-substraat met CTI 600V. Het is een 2,0 mm dikke printplaat met eenvoudige sporen, een groen soldeermasker en een witte zeefdruk. De oppervlakteafwerking van de pads is nivellerend met hete lucht en loodvrij. Er zijn 3 verzonken gaten op één lijn op één spoor. Het paneel bevat 12 individuele planken.
PCB-specificaties
| Item |
Beschrijving |
Waarde |
| 1. Laminaat |
Materiaalsoort |
FR-4 CTI 600V |
| Tg |
135℃ |
| Leverancier |
KB |
| Dikte |
1,9-2,0 mm |
| 2.Plaatdikte |
Gat muur |
/ |
| Buitenste koper |
41,09 µm |
| Innerlijk koper |
/ |
| 3. Soldeermasker |
Materiaalsoort |
TAIYO/PSR-2000GT600D |
| Kleur |
Groente |
| Stijfheid (potloodtest) |
5H |
| S/M-dikte |
20,11 µm |
| Locatie |
Beide kanten |
| 4. Componentmarkering |
Materiaalsoort |
IJR-4000 MW300 |
| Kleur |
Wit |
| Locatie |
C/S |
| 6. Identificatie |
UL-markering |
JA |
| Datumcode |
2121 |
| Markeer locatie |
Soldeer kant |
| 7. Oppervlakteafwerking |
Methode |
HASL Loodvrij |
| Tindikte |
6,57 µm |
| 8. Normativiteit |
RoHS |
OK |
| BEREIK |
OK |
| 9. Ringvormige ring |
Min. Lijnbreedte (mil) |
4,8 miljoen |
| Min. Afstand (mil) |
5,2mil |
| 12. Functie |
Elektrische test |
100% GESLAAGD |
| 13. Uiterlijk |
IPC-klasseniveau |
IPC-A-600J en 6012D Klasse 2 |
| Visuele inspectie |
IPC-A-600J en 6012D Klasse 2 |
| Warpen en twisten |
0,21% |
| 14. Betrouwbaarheidstest |
Bandtest |
Geen peeling |
| Oplosmiddeltest |
Geen peeling |
| Soldeerbaarheidstest |
265±5℃ |
| Thermische stresstest |
288±5℃ |
| Ionische besmettingstest |
0,56 µg/c㎡ |
Toepassingen
PDP, LCD, TV
Koelkast
Energieleverancier
Wasmachine
Wat is een vergelijkende trackingindex (CTI)?
Hier is CTI een kwaliteitsartikel dat verwijst naar met koper bekleed laminaat dat veel wordt gebruikt in elektrische huishoudelijke apparaten of andere elektrische apparaten met hoge spanning (110V, 220V). Het is een gesimuleerde toestand waarin de PCB vervuild is in zijn werkomgeving, wat resulteert in lekkage of kortsluiting bij de spoorafstand van het PCB-oppervlak, wat gepaard gaat met het vrijkomen van warmte en verkoling.
De manier van experimenteren is dat er continu 50 druppels 0,1% ammoniumchloride-oplossing tussen twee punten op het PCB-oppervlak vallen, 30 seconden per druppel, waarbij wisselstroom met hoge spanning wordt ingeschakeld om de test uit te voeren. Probeer eerst 300V om 1A stroom te genereren. Er zit ammoniumchloride-oplossing op het oppervlak, dus nadat de stroom is ingeschakeld, zal er weerstand ontstaan die ook warmte vrijgeeft, waarna de oplossing langzaam verdampt. De 2e druppel is aan en tot 50 druppels om te zien of de printplaat lekt of niet. Zodra de printplaat een kruip van 0,1 A vertoont en langer duurt dan 0,5 seconde, wordt deze als mislukt beoordeeld.
De kwaliteit van CTI van laminaat verwijst naar de extern aangelegde spanningswaarde en zonder uitval van 50 druppels. Als bovengenoemde 300V wordt gehaald, kunnen we de spanning verhogen naar 400V, 500V of 600V tot de hoge waarde vóór uitval, dat zijn de gegevens van de laminaat CTI.
Bicheng biedt hoge CTI-PCB's (hoge CTI 600V FR-4 en materiaal met aluminium achterkant) die werken in zulke ruwe omgevingen met hoge spanning, vuil en vochtigheid.
De IEC 112-standaard heeft de volgende 3 graden
| Vergelijkende trackingindex (in volt) |
Klas |
| 600 <= CTI |
I |
| 400 <= CTI < 600 |
II |
| 175 <= CTI < 400 |
IIIA |
| 100 <= CTI < 175 |
IIIB |
Volgens de IEC-norm geldt: hoe kleiner een substraat van CTI-kwaliteit, hoe beter bestand tegen tracking. Normale FR-4-bereiken 175-225V
Gegevensblad van FR-4 met CTI 600V
| Testartikelen |
Testmethode |
Testconditie |
Eenheid |
Typische waarde |
| Tg |
IPC-TM-650 2.4.25D |
DSC |
℃ |
135 |
| Td |
IPC-TM-650 2.4.24.6 |
TGA (5% WL) |
℃ |
310 |
| T288 |
IPC-TM-650 2.4.24.1 |
TMA |
min |
2 |
| T260 |
IPC-TM-650 2.4.24.1 |
TMA |
min |
15 |
| Thermische spanning |
IPC-TM-650 2.4.13.1 |
288℃, soldeerbad |
S |
>100 |
| |
IPC-TM-650 2.4.24 |
Voordat Tg |
ppm/℃ |
55 |
| CTE(Z-as) |
IPC-TM-650 2.4.24 |
Na Tg |
ppm/℃ |
308 |
| |
IPC-TM-650 2.4.24 |
50-260℃ |
% |
4.5 |
| Permittiviteit (1GHz) |
IPC-TM-650 2.5.5.9 |
C-24/23/50 |
- |
4.5 |
| Verliestangens (1GHz) |
IPC-TM-650 2.5.5.9 |
C-24/23/50 |
- |
0,017 |
| Volumeweerstand |
IPC-TM-650 2.5.17.1 |
C-96/35/90 |
MΩ-cm |
5,0x108 |
| Oppervlakteweerstand |
IPC-TM-650 2.5.17.1 |
C-96/35/90 |
MΩ |
5,0x107 |
| Boogweerstand |
IPC-TM-650 2.5.1 |
D-48/50+D-0,5/23 |
S |
126 |
| Diëlektrische afbraak |
IPC-TM-650 2.5.6 |
D-48/50+D-0,5/23 |
kV |
>45 |
| Schilsterkte (1oz) |
IPC-TM-650 2.4.8 |
288℃/10s |
N/mm [lb/inch] |
1,8 [10,28] |
| Buigsterkte (LW/CW) |
IPC-TM-650 2.4.4 |
A |
Mpa |
550/450 |
| Wateropname |
IPC-TM-650 2.6.2.1 |
D-24/23 |
% |
0,1 |
| Ontvlambaarheid |
UL94 |
C-48/23/50 |
Beoordeling |
V-0 |
| CTI |
IEC60112 |
A |
Beoordeling |
PLC 0 (>600V) |
Bicheng PCB-capaciteit (FR-4) 2022
| Parameter |
Waarde |
| Aantal lagen |
1-32 |
| Substraatmateriaal |
FR-4 inclusief Tg135℃, Tg150℃, Hoge Tg 170℃, Hoge CTI>600V enz. |
| Maximale grootte |
Vliegtest: 900 * 600 mm, armatuurtest 460 * 380 mm, geen test 1100 * 600 mm |
| Tolerantie van het bordoverzicht |
±0,0059" (0,15 mm) |
| PCB-dikte |
0,0157" - 0,3937" (0,40 mm - 10,00 mm) |
| Diktetolerantie (T≥0,8 mm) |
±8% |
| Diktetolerantie (t <0,8 mm) |
±10% |
| Isolatielaagdikte |
0,00295" - 0,1969" (0,075 mm - 5,00 mm) |
| Minimale track |
0,003" (0,075 mm) |
| Minimale ruimte |
0,003" (0,075 mm) |
| Buitenste koperdikte |
35 µm--420 µm (1oz-12oz) |
| Innerlijke koperdikte |
17 µm--420 µm (0,5 oz - 12 oz) |
| Boorgat (mechanisch) |
0,0059" - 0,25" (0,15 mm - 6,35 mm) |
| Afgewerkt gat (mechanisch) |
0,0039"-0,248" (0,10 mm - 6,30 mm) |
| DiameterTolerantie (mechanisch) |
0,00295" (0,075 mm) |
| Registratie (mechanisch) |
0,00197" (0,05 mm) |
| Beeldverhouding |
12:1 |
| Type soldeermasker |
LPI |
| Min soldeermaskerbrug |
0,00315" (0,08 mm) |
| Minimale soldeermaskerafstand |
0,00197" (0,05 mm) |
| Stekker via Diameter |
0,0098" - 0,0236" (0,25 mm - 0,60 mm) |
| Tolerantie voor impedantiecontrole |
±10% |
| Oppervlakteafwerking |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, gouden vinger |
