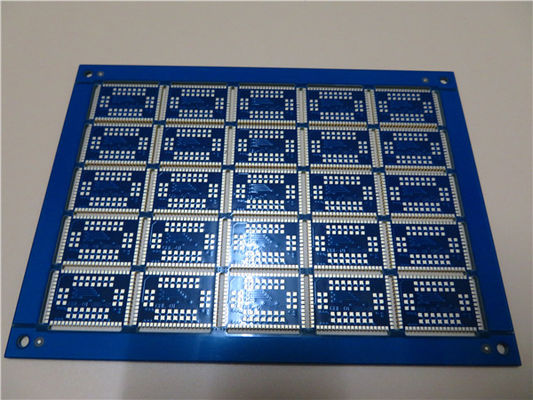

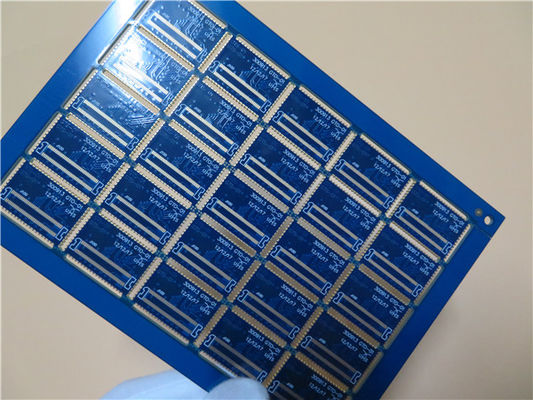

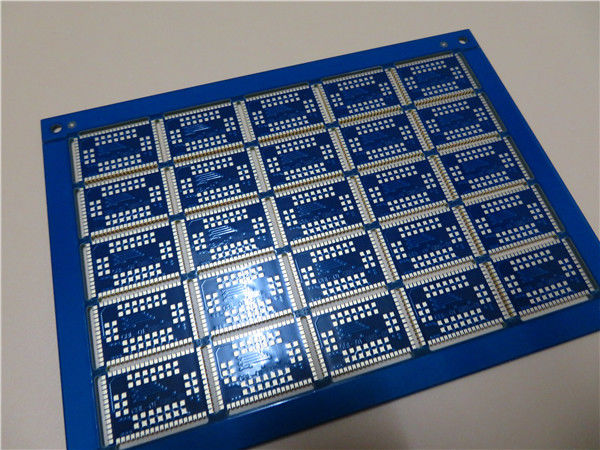

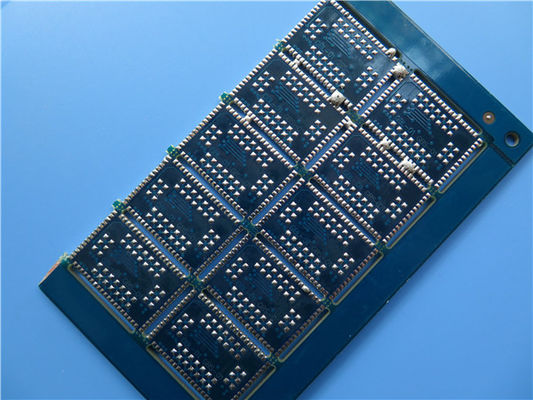

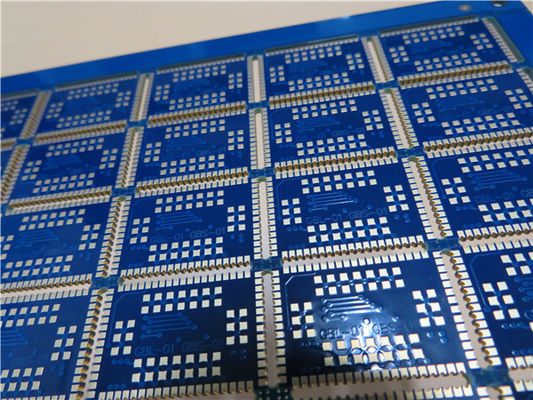

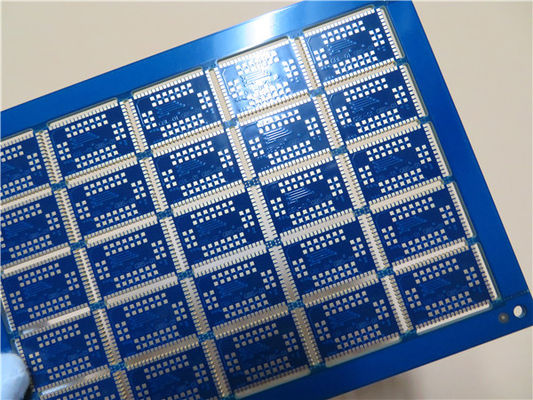

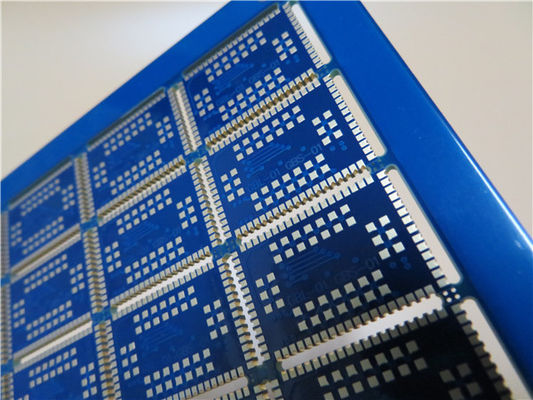

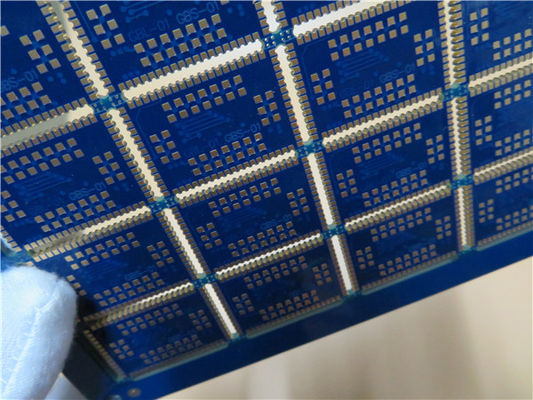

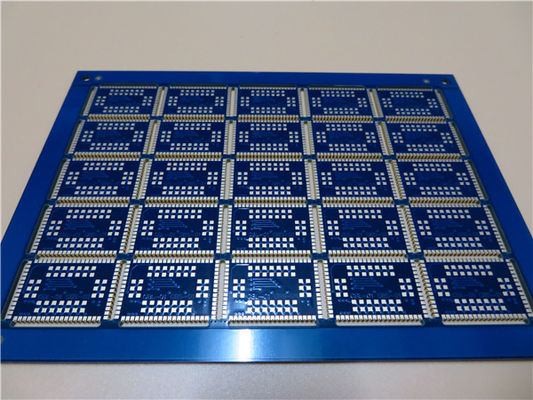

PCB-Prototype die die Multilayer PCB-Kringsraad vervaardigen op Fr-4 met het Plateren van Randcatellated wordt voortgebouwd
1.1 algemene beschrijving
Dit is een type van multilayer PCB op substraat Fr-4 met Tg 135°C voor de toepassing van Atoomversnellers wordt voortgebouwd die. Het is 1,6 mm dik met wit silkscreen (Taiyo) op blauw soldeerselmasker (Onstatic) en onderdompelingsgoud op stootkussens. De grondstof is van Shengyi leverend 25 op PCBs per paneel. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.
1.2 eigenschappen en voordelen
Loodvrije assemblage met een maximumterugvloeiingstemperatuur van 260℃.
Goede oxydatieweerstand en goede hittedissipatie.
Goed beveiligingseffect
Elektrotest en hoogspanningstest
8000 types van PCB per maand
Geen minimumordehoeveelheid. 1 stuk is beschikbaar.
Free-of-charge PCB-prototypetest
1.3 toepassingen
GPS die Apparaat volgen
Elektrotransformatoren
USB-Modems
Draagbare Correcte Systemen
Spelspeler
1.4 parameter en gegevensblad
| PCB-GROOTTE |
160.06 x 114.2mm=25PCS |
| RAADStype |
Multilayer PCB |
| Aantal Lagen |
4 lagenpcb |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
JA |
| LAAGopeenstapeling |
Hoogste laag - 0.018mm +plating |
| Pp 2116 (54%) + 1080 (64%) +2116 (54%) |
| Innerlayer 1 - 0.018mm |
| Kern Fr-4 - 0.79mm |
| Innerlayer 2 - 0.018mm |
| Pp 2116 (54%) + 1080 (64%) +2116 (54%) |
| Bodemlaag - 0.018mm +plating |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
7,8 mil/7,1 mil |
| Minimum/Maximumgaten: |
0,4 mm /3.175 mm |
| Aantal Verschillende Gaten: |
5 |
| Aantal Boorgaten: |
491 |
| Aantal Gemalen Groeven: |
60 |
| Aantal Interne Knipsels: |
0 |
| Impedantiecontrole: |
0 |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
Fr-4 Tg135℃, S1141, Shengyi |
| Definitieve externe folie: |
1 oz |
| Definitieve interne folie: |
0,5 oz |
| Definitieve hoogte van PCB: |
1.6mm ±0.16 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelings gouden (22,5%) 0.1µm meer dan 3µm nikkel |
| Het soldeerselmasker is van toepassing: |
BOVENKANT en Bodem, 12micron-Minimum |
| De Kleur van het soldeerselmasker: |
Blauw, r-500 BL, Onstatic |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren |
| Het MERKEN |
|
| Kant van Componentenlegende |
BOVENKANT en Bodem. |
| Kleur van Componentenlegende |
Wit, s-380W, Taiyo |
| Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
geplateerd door gat (PTH), minimumgrootte 0.3mm. |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
1.5 vermogen van Snelle Levering
| Types |
Normale Levertijd (≦1m2) |
Snelle Levertijd (≦1m2) |
| 2L |
5 dagen |
1 dag |
| 4L |
5 dagen |
2 dagen |
| 6L |
6 dagen |
3 dagen |
| 8L |
7 dagen |
4 dagen |
| 10L |
9 dagen |
6 dagen |
| 12L |
10 dagen |
6 dagen |
| 14L |
13 dagen |
7 dagen |
| 16L |
14 dagen |
7 dagen |
| 18L |
15 Dagen |
9 dagen |
| 20L |
16 Dagen |
10 dagen |
| 22L |
17 Dagen |
11 dagen |
| 24L |
18 Dagen |
12 dagen |
| 26L |
19 Dagen |
13 dagen |
| 28L |
20 dagen |
14 dagen |
| 30L |
21 dagen |
15 Dagen |
| 32L |
22 dagen |
16 Dagen |
| >32 lagen |
Hangend |
Hangend |
Nota:
1.The de levertijd is voor nieuwe orde
2.Exclude zondag, vakantie
3.There is Ordebeperking elke dag.
4.Exclude het verschepen tijd
5.Exclude speciale technieken, zoals zwaar koper, peelable die masker, blind/via enz. wordt begraven.
6.Exclude mededelingen voor techniekvragen.
