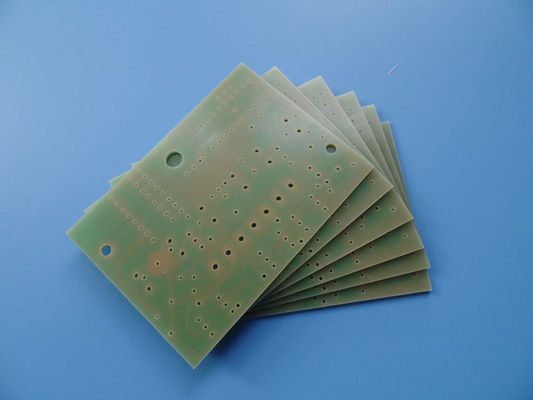

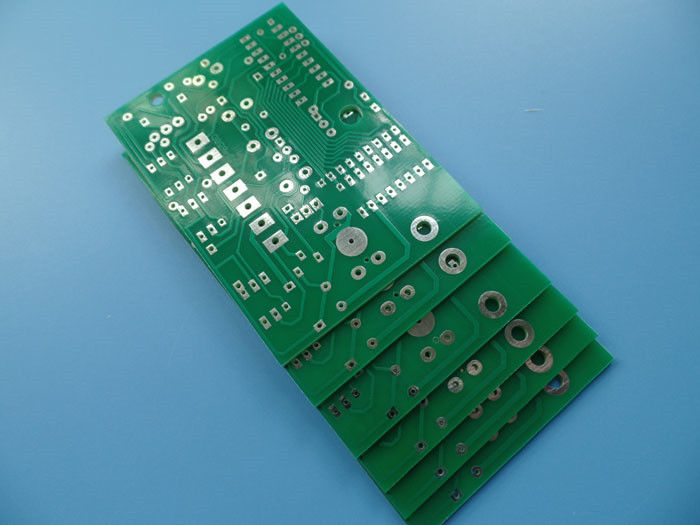

Eenlaagse printplaat met eenzijdige FR-4-PCB met HASL-loodvrij schakelaar
1.1 Algemene beschrijving
Dit is een soort van eenlaag printplaat gebouwd op FR-4 substraat met Tg 130°C voor de toepassing van schakelaar.6 mm dik zonder zijdefilter op groen soldeermasker (Taiyo) en HASL op padsHet basismateriaal is van Taiwan ITEQ leveren 1 pcb per paneel. ze worden vervaardigd volgens IPC 6012 klasse 2 met behulp van geleverde Gerber gegevens. elk 25 panelen zijn verpakt voor verzending.
1.2 Kenmerken en voordelen
Uitstekende bevochtiging tijdens het solderen van onderdelen en het kan kopercorrosie voorkomen.
Rechte fabricage-instructie (MI)
Gratis stencil shim gestuurd voor nieuwe gebruiker
1.3 Toepassingen
Elektrische motoren
Buitenwifi-antenne
Generator voor golfvormen
Geïsoleerde DC-DC-omvormer
Fysieke toegangscontrolesystemen
1.4 Parameter en gegevensblad
| PCB-grootte |
62 x 41,6 mm = 1 PCS |
| BOARD-TYPE |
Eenzijdig PCB |
| Aantal lagen |
1 laag |
| Op het oppervlak gemonteerde componenten |
- Nee. |
| Door middel van gaten |
- Jawel. |
| LAYER STACK |
Koperen ------- 35um ((1 oz) bovenste laag |
| FR-4 1,5 mm |
| Technologie |
|
| Minimaal spoor en ruimte: |
8mil/9mil |
| Minimale / maximale gaten: |
0.5/7.1 mm |
| Aantal verschillende gaten: |
5 |
| Aantal boorgaten: |
47 |
| Aantal geslepen gletsjes: |
0 |
| Aantal interne uitsnijdingen: |
0 |
| Impedantiebeheersing |
- Nee. |
| Materiaal voor het bord |
|
| Glas epoxy: |
FR-4 1,5 mm, Tg> 130°C |
| Eindfolie externe: |
1 oz |
| Eindfolie intern: |
0 oz |
| Eindhoogte van PCB: |
1.6 mm ± 0.16 |
| Gelaagd en bekleed |
|
| Oppervlakte afwerking |
Hoge lucht soldeerniveling ((HASL), loodvrij, Sn>=2,54 μm |
| Soldeermasker: |
Onderaan, 12 micron Minimum |
| Kleur van het soldeermasker: |
Gloss Green, Taiyo PSR-2000GT600D |
| Type soldeermasker: |
LPSM |
| CONTOUR/SNIJTING |
Routing |
| Markering |
|
| Zijde van de legende van het onderdeel |
geen zijdefilter vereist |
| Kleur van de component Legende |
geen zijdefilter vereist |
| Naam of logo van de fabrikant: |
Geen speciale vereisten |
| VIA |
Niet door gaten geplaatst (NPTH) |
| Vlambaarheidsklasse |
Uitsluitend voor voertuigen met een voertuigvergunning. |
| DIMENSIE-TOLERANTIE |
|
| Omvang van de contour: |
0.0059" (0,15mm) |
| Platenplatering: |
0.0030" (0.076mm) |
| Tolerantie van de boor: |
0.002" (0,05 mm) |
| TEST |
100% elektrische test voorafgaand aan verzending |
| Type van te leveren kunstwerk |
e-mailbestand, Gerber RS-274-X, PCBDOC enz. |
| Dienstverlening |
Wereldwijd, wereldwijd. |
1.5 Capaciteiten van onze schakelplaten 2020
1. blinde via, begraven via N+8+N
2. Flexibiele printcircuits
3- Zware koperplaten.
4. IPC klasse 2, IPC klasse 3
5. loodvrij PCB (RoHS-compliant)
6. Meerlaagse PCB's tot 32
7Metalen kern-PCB's (MCPCB)
8. RoHS-conforme PCB-fabrikant
9. Rigid Flex PCB
10RF-PCB / High Frequency PCB
11Door-gat, BGA, Gold Finger, Edge dome
12Via-in-pad, gevuld via
