4 Raad Bulit van laag de Hybride PCB op Rogers 20mil RO4003C en Fr-4
  • Naam
  • Naam
  • Naam
  • Naam

4 Raad Bulit van laag de Hybride PCB op Rogers 20mil RO4003C en Fr-4

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-076.V1.0
Grondstof:
RO4350B + FR4; RO4003C + FR4; F4B + FR4; RT/duroid5880 + FR4; RT/duroid5880 + RO4350B
Laagtelling:
4 laag, 6 Multilayer Laag,
PCB-dikte:
1.05.0mm
PCB-grootte:
≤400mm X 500mm
Soldeerselmasker:
Groen, Rood, Blauw, Zwart, Geel
Copppergewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
De oppervlakte eindigt:
Naakt koper, HASL, ENIG, Onderdompelingstin, OSP
Markeren:

Hybride Multilaagpcb

,

1.6mm Multilaagpcb

,

1.6mm de Raad van 4 Laagpcb

Productbeschrijving



4 Raad Bulit van laag de Hybride PCB op Rogers 20mil RO4003C en Fr-4

(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Hello iedereen,

Warme groeten!

Vandaag spreken wij over 4 lagen hybride die PCB op 20mil RO4003C en Fr-4 wordt voortgebouwd.

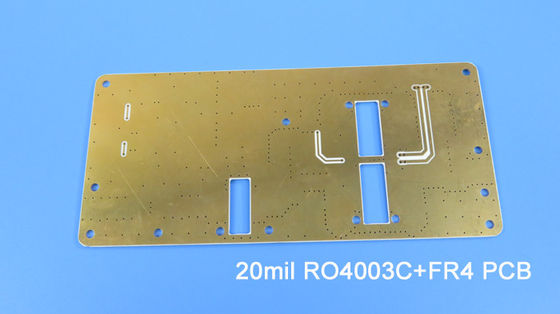

4 Raad Bulit van laag de Hybride PCB op Rogers 20mil RO4003C en Fr-4 0

Ten eerste, is het een 4 laagstructuur. Laag 1 aan laag 2 is de kern van 20mil RO4003C, die de belangrijkste bedradingslaag voor de signaallijnen is. Laag 3 aan laag 4 is de kern van Fr-4, worden beide kernen gecombineerd door 0.2mm prepeg. Elke laag wordt verbonden door geplateerd door gaten. De binnenlaag en uit de laag van koper zijn 1 ons. Dit is een goede methode om de raad rendabel te houden.



Neem een blik bij zijn micro-sectie grafiek.

4 Raad Bulit van laag de Hybride PCB op Rogers 20mil RO4003C en Fr-4 1



Hier op de linkerzijde is het PTH-gat, is de bodem laag 1 aan laag 2 die hoge frequentiemateriaal is, is het bovenste gedeelte glasvezelmateriaal. De gebeëindigde dikte van de plaat is 1.6mm.



De kleur van soldeerselmasker en silkscreen ook algemeen wordt gebruikt in groen en wit. De oppervlakte eindigt op stootkussens is onderdompelingsgoud.



4 Raad Bulit van laag de Hybride PCB op Rogers 20mil RO4003C en Fr-4 2



Na is een ander type van hybride PCB van 20mil RO4003C. Het heeft van 2 kernen van 20mil RO4003C gemaakt.



4 Raad Bulit van laag de Hybride PCB op Rogers 20mil RO4003C en Fr-4 3



De toepassingen van hybride PCB van 20mil RO4003C is breed, zoals LNA, optische koppeling, evenwichtige versterker, duplexer enz.



De voordelen van hybride PCB van 20mil worden RO4003C weerspiegeld in het volgende van 3 punten:

1) RO4003C stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon. Dit maakt tot het een ideaal substraat voor breedbandtoepassingen.

2) Het verminderen van signaalverlies in hoge frequentietoepassing voldoet aan de ontwikkelingsbehoeften van communicatietechnologie.

3) Kosten lager over stapel-UPS met al materiaal met beperkte verliezen;



Ons PCB-Vermogen (Hybride Ontwerp)

PCB-Vermogen
PCB-Type: Hybride PCB, Gemengde PCB
Gemengd type: RO4350B + FR4;
　 RO4003C + FR4;
　 F4B + FR4;
　 RT/duroid5880 + FR4;
　 RT/duroid5880 + RO4350B
Soldeerselmasker: Groen, Rood, Blauw, Zwart, Geel
Laagtelling: 4 laag, 6 Multilayer Laag,
Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PCB-dikte: 1.05.0mm
PCB-grootte: ≤400mm X 500mm
De oppervlakte eindigt: Naakt koper, HASL, ENIG, Onderdompelingstin, OSP
　 　



Momenteel, zijn de rijpe gemengde dringende materialen als volgt:

RO4350B + FR4;

RO4003C + FR4;

F4B + FR4;

RT/duroid5880 + FR4

RT/duroid5880 + RO4350B



Dank u voor uw lezing. U bent welkom om ons voor uw rf-onderzoeken van PCB te contacteren.



Bijlage: Gegevensblad van RO4003C

RO4003C typische Waarde
Bezit RO4003C Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 3.38±0.05 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline
Diëlektrische Constante, εDesign 3.55 Z   8 tot 40 GHz De differentiële Methode van de Faselengte
Dissipatie Factortan, δ 0,0027
0,0021		 Z   10 GHz/23℃
2.5 GHz/23℃		 Ipc-tm-650 2.5.5.5
Thermische Coëfficiënt van ε +40 Z ppm/℃ -50℃to 150℃ Ipc-tm-650 2.5.5.5
Volumeweerstandsvermogen 1.7 x 1010   MΩ.cm COND A Ipc-tm-650 2.5.17.1
Oppervlakteweerstandsvermogen 4.2 x 109   MΩ COND A Ipc-tm-650 2.5.17.1
Elektrosterkte 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020“) Ipc-tm-650 2.5.6.2
Trekmodulus 19,650 (2.850)
19,450 (2.821)		 X
Y		 MPa (ksi) Rechts ASTM D 638
Treksterkte 139 (20,2)
100 (14,5)		 X
Y		 MPa (ksi) Rechts ASTM D 638
Flexural Sterkte 276
(40)		   MPa
(kpsi)		   Ipc-tm-650 2.4.4
Dimensionale Stabiliteit <0> X, Y mm/m
(mil/duim)		 na etch+E2/150℃ Ipc-tm-650 2.4.39A
Coëfficiënt van Thermische Uitbreiding 11
14
46		 X
Y
Z		 ppm/℃ -55℃to288℃ Ipc-tm-650 2.4.41
Tg >280   ℃ TMA A Ipc-tm-650 2.4.24.3
Td 425   ℃ TGA   ASTM D 3850
Warmtegeleidingsvermogen 0,71   W/M/oK 80℃ ASTM C518
Vochtigheidsabsorptie 0,06   % 48hours onderdompeling 0,060“
steekproeftemperatuur 50℃		 ASTM D 570
Dichtheid 1.79   gm/cm3 23℃ ASTM D 792
Koperschil Stength 1.05
(6,0)		   N/mm
(pli)		 na soldeerselvlotter 1 oz.
EDC Folie		 Ipc-tm-650 2.4.8
Brandbaarheid N/A       UL 94
Loodvrij Procescompatibel systeem Ja
