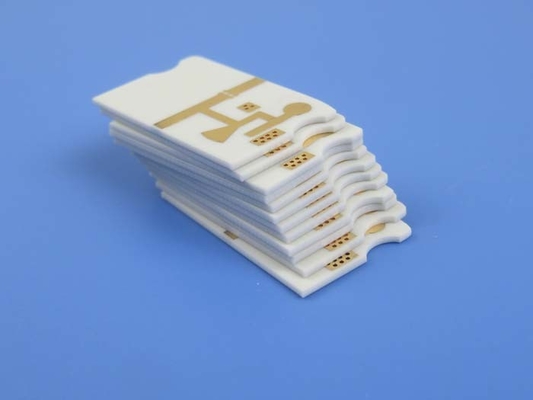

| Materiaal: | RO4835, 370HR | PCB-grootte: | 93.57 mm x 52 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) per laag | Oppervlakte afwerking: | Onderdompelingsgoud |
| Aantal lagen: | 6-laag | PCB-dikte: | 1.43mm |
| Markeren: | 370HR meerlagige schakelingen,RO4835 Meerlaagse schakelingen,Onderdompelingsgoud meerlagige circuits |
||
De introductie van de RO4835 en 370HR Hybride PCB.
Dit 6-lagige stijve PCB maakt gebruik van de unieke mogelijkheden van Rogers' RO4835-laminaat en Isolar's 370HR-laminaat om een beste oplossing te bieden voor veeleisende hoogfrequente toepassingen.
De RO4835 laminaat van Rogers Corporation maakt deel uit van de familie van hoogfrequente circuits.RO4835 zorgt voor lage verliezen en kosteneffectieve circuits met behulp van standaard FR-4-processenMet een dielectrische constante (Dk) van 3,48 ± 0,05 en een dissipatiefactor (Df) van 0,0037 bij 10 GHz levert RO4835 uitstekende prestaties bij hoge frequenties.
| Vastgoed | RO4835 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.48±0.05 | Z. | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp | 3.66 | Z. | - | 8 tot 40 GHz | Differentiële faselengte methode |
| Dissipatiefactor | 0.0037 | Z. | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε | +50 | Z. | ppm/°C | -100°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 5 x 108 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 7 x 108 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 30.2(755) | Z. | Kv/mm(v/mil) | IPC-TM-650 2.5.6.2 | |
| Tensielmodule | 7780(1128) | Y | MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 136(19.7) | Y | MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.5 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 10 12 31 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.66 | W/m/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.05 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.92 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 0.88 (5.0) | N/mm (pli) | Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
De RO4835-lagen worden aangevuld met Isolar's 370HR-laminaat, die is ontworpen voor de meest veeleisende multilayer PCB-toepassingen.Het 370HR-materiaal maakt gebruik van een gepatenteerd 180°C Tg FR-4 multifunctionele epoxyharsysteem dat een superieure thermische prestatie biedtMet een Dk van 3,92 en een Df van 0,025 bij 10 GHz, heeft het systeem een hoge temperatuur en een lage thermische uitbreidingscoëfficiënt (CTE).De 370HR-laminaat heeft ook solide hoogfrequente eigenschappen..
Door de sterke punten van deze twee geavanceerde laminaattechnologieën te combineren, levert het hybride PCB een compromisloze oplossing die de mogelijkheden van standaard FR-4-materialen overtreft.Laten we eens nader kijken naar enkele van de belangrijkste kenmerken:
Uitzonderlijke thermische en mechanische prestaties
Een van de belangrijkste voordelen van deze hybride aanpak is de mogelijkheid om gebruik te maken van de superieure thermische en mechanische eigenschappen van de 370HR-laminaat.De 180°C glazen overgangstemperatuur (Tg) van het 370HR-materiaal zorgt voor een aanzienlijk betere weerstand tegen thermische spanningen in vergelijking met conventionele FR-4, die meestal een Tg van ongeveer 135°C heeft.
Deze verbeterde thermische stabiliteit vertaalt zich in verbeterde betrouwbaarheid, vooral in toepassingen met grote temperatuurschommelingen of blootstelling aan verhoogde hitte.De lage CTE van de 370HR-laminaat - slechts 13/14 ppm/°C op de X/Y-as (pre-Tg) - helpt ook om problemen zoals delaminatie en kartonvervorming te minimaliseren die hoge betrouwbaarheid ontwerpen kunnen plagen.
Bovendien zijn de uitstekende chemische en vochtbestendige eigenschappen van het 370HR-materiaal zeer geschikt voor ruwe omgevingen.Het is geen verrassing dat Isolar's 370HR laminaat een populaire keuze is voor missie-kritische toepassingen zoals defensie en luchtvaart..
Hoogfrequente prestaties met kosteneffectieve fabricage
Terwijl de 370HR-laminaat de thermische en mechanische ruggengraat bieden, dragen de RO4835-materialen uitzonderlijke hoogfrequente mogelijkheden bij.De RO4835-lagen bieden een extreem laag signaalverlies - cruciaal voor het maximaliserenefficiëntie en betrouwbaarheid in digitale en RF-circuits met hoge snelheid.
Belangrijk is dat de RO4835-laminaat heeft vergelijkbare elektrische en mechanische eigenschappen met standaard FR-4, waardoor kosteneffectieve circuits kunnen worden vervaardigd met behulp van gevestigde productieprocessen.Dit maakt de hybride PCB een aantrekkelijke optie voor toepassingen die een geavanceerde RF-prestatie vereisen zonder de hoge prijs die gepaard gaat met sommige gespecialiseerde hoogfrequente materialen.
De combinatie van laagverlies-RO4835- en hoogwaardige 370HR-lagen maakt ook een precieze impedantieregeling mogelijk, met 50Ω en 100Ω eenzijdige sporen die op de bovenste koperschaal zijn geïmplementeerd.Dit niveau van ontwerpflexibiliteit is van cruciaal belang voor het optimaliseren van de signaalintegriteit in hoge snelheid, hoogfrequente schakelingen.
Betrouwbaarheid en kwaliteitsborging
Om ervoor te zorgen dat het hybride PCB voldoet aan de strenge eisen van de beoogde toepassingen, hebben de ontwerpers een verscheidenheid aan kwaliteitsbewakingsmaatregelen ingevoerd.De platen zijn RoHS-compliant en UL 94 V-0 ontvlambaar, waardoor ontwerpers vertrouwen hebben in hun milieuvriendelijkheid en veiligheid.
Op elk bord wordt 100% elektrisch getest, wat een extra mate van betrouwbaarheid garandeert.En het gebruik van Rogers' exclusieve LoPro Reverse behandelde koperen folie op de RO4835 lagen helpt het inbrengverlies te minimaliseren en de signaalintegriteit verder te verbeteren..
De grenzen verleggen van hoogfrequente PCB-ontwerpen
Door de sterke punten van Rogers' RO4835 en Isolar's 370HR laminate technologieën doordacht te combineren, verhoogt deze hybride PCB de lat voor hoogfrequente, hoog betrouwbare circuitontwerp.De superieure thermische en mechanische eigenschappen, gecombineerd met uitstekende hoogfrequente prestaties en kosteneffectieve fabricage, maakt het een ideale oplossing voor een breed scala aan veeleisende toepassingen.
Van radar en sensoren voor auto's tot antennes en vermogenversterkers, deze hybride PCB laat zien hoe innovatieve materiaalkeuzes nieuwe mogelijkheden kunnen ontsluiten in het ontwerp van elektronische systemen.Terwijl de meedogenloze technologische vooruitgang zich voortzet, zullen oplossingen als deze ongetwijfeld een cruciale rol spelen in het verleggen van de grenzen van wat bereikt kan worden.
