4-laags hybride RF-PCB Rogers RO3210 substraat zilver en goud

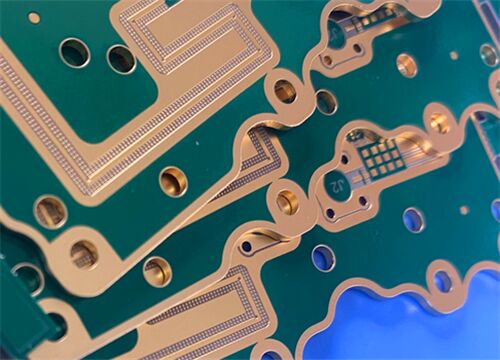

Deze printplaat is een 4-laags hybrideRogers RO3210-printplaatontworpen voor hoogfrequente microgolftoepassingen. Het maakt gebruik van een symmetrische stapeling met dubbele RO3210 diëlektrische kernen, verbonden door premium RO4450F prepreg, wat een geconsolideerde lamineringsdikte van 1,321 mm oplevert. Het is gebouwd met een asymmetrische koperstructuur en is voorzien van 1oz koper aan de buitenkant en 0,5oz koper aan de binnenkant om de stroomgeleiding en impedantieprestaties te optimaliseren. Uitgerust met een groen soldeermasker, witte zeefdruk aan de bovenkant, zilver-goud composietbeplating, op maat gecontroleerde dieptesleuf en 1-3 opeenvolgende blinde via's, voldoet dit meerlaagse bord aan strikte precisieproductienormen. Dankzij de geweven, met glas versterkte PTFE-eigenschappen bereikt het een uitstekende mechanische stijfheid en elektrische stabiliteit, geschikt voor basisstationinfrastructuren, antibotsingssystemen voor auto's, satellietcommunicatieterminals en draadloze breedbandfaciliteiten.

PCBSpecificatieS

PCB-stapelconfiguratie

Artworkformaat en nalevingsnorm

Artworkformaat: Geleverd in Gerber RS-274-X, een industriestandaardformaat dat nauwkeurige meerlaagse fabricage en universele gegevenscompatibiliteit mogelijk maakt.

Kwaliteitsnorm: Voldoet aan de IPC-Klasse-2-criteria en garandeert operationele duurzaamheid op lange termijn voor industriële RF-communicatiehardware.

Beschikbaarheid: Wereldwijde scheepvaart is toegankelijk ter ondersteuning van internationale industriële inkoop- en telecommunicatie-engineeringprojecten.

Introductie van Rogers RO3210-substraat

RO3210 is een hoogwaardig geweven glasversterkt, keramisch gevuld PTFE-laminaat, gecategoriseerd onder de Rogers RO3200™ hoogfrequente materiaalserie. Als verbeterde versie van de klassieke RO3000®-serie beschikt hij over een drastisch verbeterde mechanische stabiliteit met behoud van hoogwaardige elektrische eigenschappen. Dit geavanceerde diëlektrische materiaal combineert het ultragladde oppervlak van niet-geweven PTFE voor fijne lijnetsprecisie en de stijve structurele sterkte van geweven glascomposieten, waardoor het perfect geschikt is voor geavanceerde meerlaagse RF-PCB-ontwerpen.

De RO3210, geproduceerd onder ISO 9002-gecertificeerde kwaliteitsmanagementsystemen, is volledig compatibel met conventionele PTFE-fabricageworkflows. Het beschikt over een vaste diëlektrische constante van 10,2 en een lage dissipatiefactor van 0,0027, waardoor ultrastabiele kenmerken met laag verlies over de microgolffrequentiebanden behouden blijven. Met een op koper afgestemde thermische uitzettingscoëfficiënt en superieure maatvastheid is dit substraat zeer geschikt voor hybride epoxylaminering en commerciële massaproductie met hoog rendement.

Belangrijkste materiaalparameters

Belangrijkste voordelen

Rogers RO3210 levert exclusieve technische voordelen die zijn afgestemd op complexe meerlaagse hoogfrequente circuits:

-Geweven glasversterking versterkt de structurele stijfheid voor vereenvoudigde productiehantering en -verwerking

-Consistente elektrische en mechanische eigenschappen passen zich aan geavanceerde meerlaagse RF-structuren aan

-Koper-matched CTE minimaliseert thermische vervorming en zorgt voor stabiele SMT-soldeerprestaties

-Uitstekende compatibiliteit met epoxy-prepreg ondersteunt gediversifieerde hybride gestapelde PCB-ontwerpen

-Superieure oppervlaktegladheid maakt ultrafijne sporenetsing mogelijk voor compacte geminiaturiseerde circuits

-Kosteneffectieve grondstoffen en een hoog productierendement verlagen de totale bulkproductiekosten

Typische toepassingen

Deze krachtige RO3210 hybride PCB wordt op grote schaal ingezet in de automobiel-, communicatie-, satelliet- en breedbandindustriesectoren:

- Antibotsingsdetectiesystemen voor de auto-industrie en satellietantennemodules voor GPS-positionering

-Draadloze telecommunicatie-infrastructuur en hardware voor zendontvangers voor mobiele basisstations

-Microstrip-patchantennes voor draadloze communicatie en signaaloverdracht over korte afstanden

-Directe satellietontvangers en datalink-transmissieapparatuur voor kabelcommunicatie

-Intelligente meteruitleesapparatuur op afstand en hoogfrequente stroombackplane-circuits

-LMDS-communicatiesystemen en draadloze breedbandtransmissieterminals over lange afstanden
