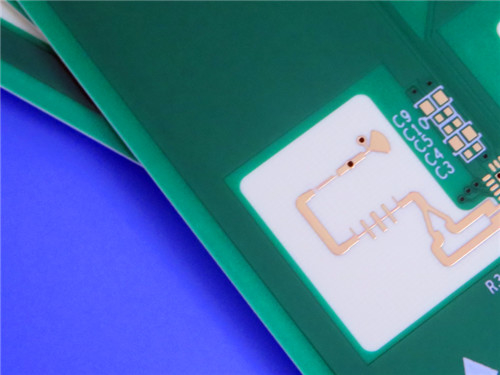

Als het gaat om hoogfrequente en hoog betrouwbare elektronica, ligt de basis van uw ontwerp in het PCB.is zorgvuldig ontworpen om aan de eisen van RF te voldoenOf je nu breedbandantennes, radarsystemen of millimetergolfapparaten ontwikkelt, deze PCB levert ongeëvenaarde prestaties.thermische stabiliteit, en betrouwbaarheid.
Kernspecificaties
Aantal lagen: 4
Materialen: RO4350B (bovenlagen) en S1000-2M (kern)
Soldeermasker: groen (boven), geen (onder)
Zijderap: Wit (boven), geen (onder)
Oppervlakteafwerking: ENIG (Electroless Nickel Immersion Gold)
Dikte van het bord: 1,6 mm
Afmetingen: 90 mm x 95 mm (±0,15 mm)
Trace/Space: 5mil / 4mil (minimaal)
Hoolgrootte: 0,35 mm (minimaal)
Via Plating: 20 μm dikte
Via Vulling/Deklaag: 0,35 mm via gevuld en bekleed
Impedantieregeling: 50Ω op de bovenste laag (5mil/9mil trace/gap)
Randplatering: toegepast op aangewezen gebieden
PCB-opstapeling
Onze vierlaagse PCB's zijn met precisie geconstrueerd om optimale elektrische en thermische prestaties te garanderen:
laag 1 (boven): 35 μm koper
RO4350B Laminat: 0,254 mm (10 mil)
laag 2 (binne): 35 μm koper
Prepreg (1080 RC63%): 0,0644 mm (2,5 mil)
laag 3 (binne): 35 μm koper
S1000-2M Kern: 1,1 mm (43 mil)
laag 4 (onder): 35 μm koper
Waarom RO4350B?
RO4350B is een game-changer voor RF- en microgolftoepassingen en biedt:
Consistente Dk: 3,48 ±0,05 @ 10GHz/23°C
Ultralage verliezen: dissipatiefactor van 0,0037 @ 10GHz/23°C
Uitzonderlijke thermische stabiliteit: Tg > 280°C
Laag CTE: overeenkomt met koper voor uitstekende dimensionale stabiliteit (X/Y: 10/12 ppm/°C, Z: 32 ppm/°C)
Minimale wateropname: 0,06% voor betrouwbare prestaties onder vochtige omstandigheden
Warmtegeleiding: 0,69 W/m/°K voor efficiënte warmteafvoer
UL 94 V-0: Ideaal voor RF-ontwerpen met een hoog vermogen
| RO4350B Typische waarde |
| Vastgoed |
RO4350B |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.48±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3.66 |
Z. |
|
8 tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor |
0.0037
0.0031 |
Z. |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
+50 |
Z. |
ppm/°C |
-50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
31.2(780) |
Z. |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Tensielmodule |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Treksterkte |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Buigkracht |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
< 0.5 |
X, Y |
mm/m
(mil/inch) |
na etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding |
10
12
32 |
X
Y
Z. |
ppm/°C |
-55°C tot 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Een |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Warmtegeleidbaarheid |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Vochtopname |
0.06 |
|
% |
48 uur onderdompeling 0.060"
monster Temperatuur 50°C |
ASTM D 570 |
| Dichtheid |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
0.88
(5.0) |
|
N/mm
(PLI) |
Na het solderen 1 oz.
EDC-folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
(3)V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Waarom S1000-2M?
S1000-2M complementeert RO4350B met zijn robuuste mechanische en thermische eigenschappen:
Laag Z-Axis CTE: Verbetert de betrouwbaarheid van het gat
Hoge hittebestendigheid: Tg van 180°C (DSC)
Anti-CAF-prestaties: zorgt voor langdurige betrouwbaarheid in ontwerpen met een hoge dichtheid
Lage wateropname: behoudt stabiliteit in moeilijke omgevingen
UV-blokkering/AOI-compatibiliteit: ondersteunt geautomatiseerde optische inspectie
Kwaliteitsborging
We zijn toegewijd aan het leveren van PCB's die voldoen aan de hoogste kwaliteits- en betrouwbaarheidstandaarden.een robuuste prestatie voor een breed scala aan industriële toepassingen.
Alle constructies worden geleverd in Gerber RS-274-X-formaat, zodat ze compatibel zijn met uw productiesystemen.elk PCB wordt 100% elektrisch getest om de functionaliteit te verifiëren en gebreken te elimineren.
Met wereldwijde beschikbaarheid zijn we klaar om onze hoogwaardige PCB's naar uw locatie te verzenden, ongeacht waar u zich in de wereld bevindt.
Ideale toepassingen
Dit PCB is perfect voor:
Breedbandantennes voor commerciële luchtvaartmaatschappijen
Microstrip en Stripline circuits
Millimetergolfapparaten
Radar- en geleidingssystemen
Digitale radioantennes van punt tot punt
Waarom kiezen wij?
Geavanceerde materialen: RO4350B en S1000-2M leveren superieure elektrische en thermische prestaties.
Precision Engineering: kenmerken zoals impedantiebeheersing, via vullen en randbeplating zorgen voor betrouwbaarheid.
Wereldwijde ondersteuning: We leveren PCB's van hoge kwaliteit wereldwijd, waardoor tijdige levering wordt gewaarborgd.
Bewezen betrouwbaarheid: Onze PCB's voldoen aan de IPC-klasse 2-normen en zijn gebouwd om de zwaarste omstandigheden te weerstaan.
Neem vandaag nog contact met ons op!
Als je op zoek bent naar een high-performance PCB oplossing voor RF, microgolf of high-speed digitale toepassingen, is dit vierlaagse PCB het antwoord.Neem vandaag nog contact met ons op om uw wensen te bespreken of om een offerte te vragen.
