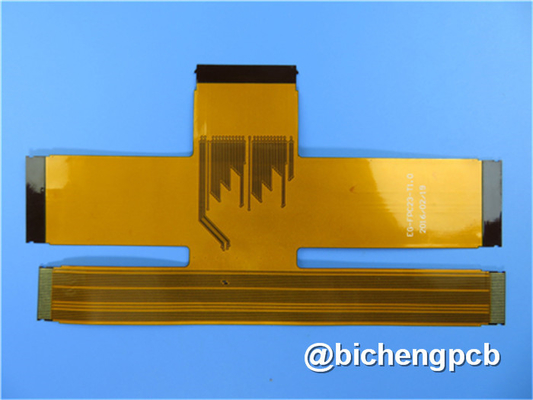

Dubbele Laag Flexibele die PCB op Polyimide met Onderdompelingsgoud en pi-Versteviger wordt voortgebouwd
(FPC zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van flexibele gedrukte kring (FPC) voor de toepassing van Wi de Antenne van FI. Het bedraagt een 2 laag flex raad dikke 0.15mm. Het bevat gele coverlay (soldeerselmasker) en zonder silkscreen op volledige raad, en het onderdompelingsgoud wordt toegepast op stootkussens. Polyimide als versteviger wordt toegepast op het schakelaardeel. Het basislaminaat is van Shengyi en zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elke 200 stukken worden ingepakt voor verzending.
Parameter en gegevensblad
| Aantal Lagen |
2 |
| Overzichtsdimensie |
21.15 x 58.93mm = 1PCS |
| Raadstype |
Flexibele Kring |
| Raadsdikte |
0.15mm +/-10% |
| Raadsmateriaal |
Polyimide (pi) um 50 |
| Raads Materiële Leverancier |
ITEQ |
| Tgwaarde van Raadsmateriaal |
60℃ |
| |
| PTH-de dikte van Cu |
≥20 um |
| Binneniayer-Cu thicknes |
N/A |
| De dikte van oppervlaktecu |
um 35 (1oz) |
| |
| Coverlaykleur |
Geel |
| Aantal van Coverlay |
2 |
| Dikte van Coverlay |
um 25 |
| Versteviger |
um 200 |
| |
| Type van Silkscreen-Inkt |
IJR-4000 MW300 |
| Leverancier van Silkscreen |
TAIYO |
| Kleur van Silkscreen |
Wit |
| Aantal van Silkscreen |
1 |
| |
| Mininumspoor (mil) |
4 mil |
| Minimumgap (mil) |
4 mil |
| |
| De oppervlakte eindigt |
Onderdompelingsgoud |
| Vereiste RoHS |
Ja |
| Famability |
94-V0 |
| |
| Thermische Schoktest |
Pas, -25℃±125℃, 1000 cycli. |
| Thermische Spanning |
Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
| Functie |
100% pas elektrotest |
| Vakmanschap |
Naleving van ipc-a-600H & ipc-6013C Klasse 2 |
Eigenschappen en voordelen
Uitstekende flexibiliteit;
Het verminderen van het volume;
Gewichtsvermindering;
8000 types van PCB per maand;
Het snelle CADCAM-controleren en vrij PCB-citaat;
Geen minimumordehoeveelheid. 1 stuk is beschikbaar;
Het vermogen van de volumeproductie;
Op tijd de dienst;
Meer dan 18 jaar van ervaring;
Toepassingen
Toetsenbord FPC; Stuk speelgoed lampstrook; Vertoning backlight; Flex toetsenbord voor mobiele telefoonsleutels; POS antenne zachte raad; LCD de zachte raad van TV; Digitale camera zachte raad.
Tweezijdige Flexibele Kringen
Zoals de naam voorstelt, bestaat de kring uit een dunne en flexibele die grondstof met koperfolie aan elke kant wordt gelamineerd. De buitenkanten van de gebeëindigde kringen worden vaak voorzien van coverlays in entrepot op de buitenkanten (koper). Plateren-door gaten in tweezijdige flexibele kringen gewoonlijk worden geboord, in plaats van geslagen. Gewoonlijk worden de flexibele kringen voorzien van coverlays aan beide kanten
Productieproces van Tweezijdige FPC
Hoewel de vervaardiging van tweezijdige flexibele PCB van PTH op dat van enig-opgeruimd niet-plateren-door raad lijkt, zijn enkele productieprocessen niet identiek en verschijnen in een andere opeenvolging. Onder het toont de processen van hoe te om tweezijdige flexibele kringen te vervaardigen.
Meer Vertoningen van Tweezijdige FPC
